Приложение К

(обязательное)

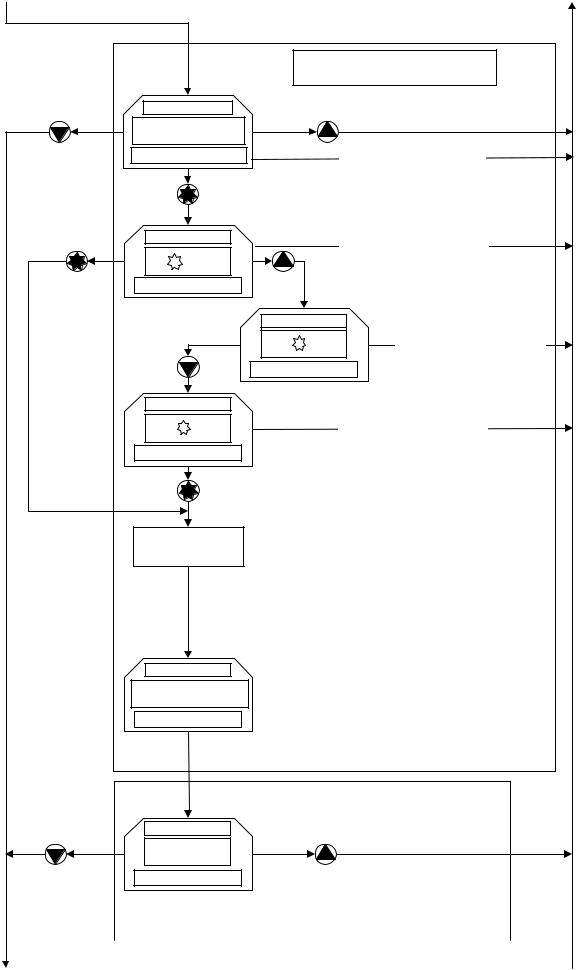

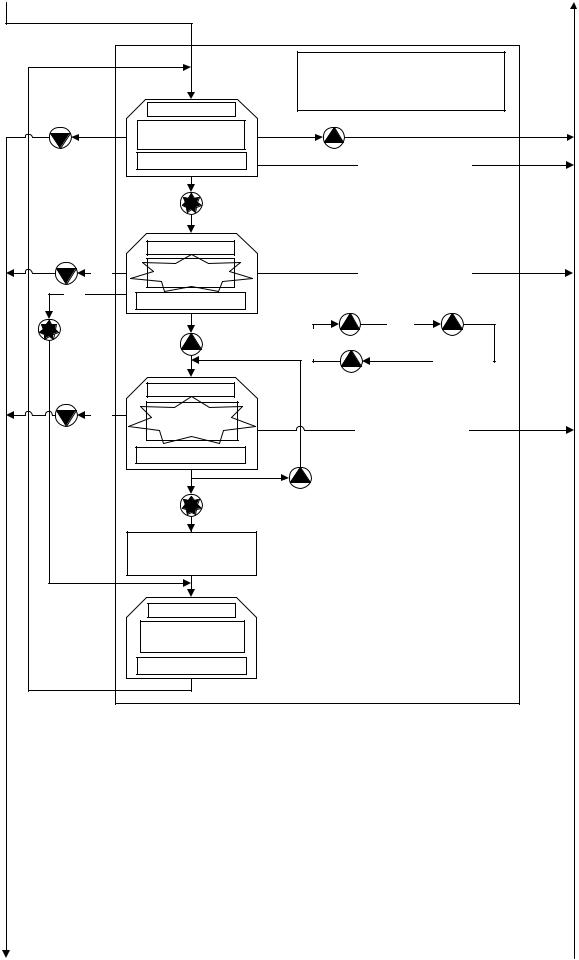

Блок-схемы операций, выполняемых при работе с датчиком.

В данном приложении приведены блок-схемы алгоритма контроля и настройки датчиков К.2 для версий программного обеспечения (ПО) 2.1 и выше и К.1 для более ранних версий ПО.

Контроль настроек параметров при работе датчика в режиме измерения давления осуществляется по индикатору. Операция контроля не оказывает влияние на выходной сигнал датчика.

Выбор контролируемого параметра осуществляется последовательным нажатием кнопки 1. При первом нажатии кнопка 1 удерживается в нажатом состоянии не менее 2с, в это время на индикаторе отображается версия ПО, более ранние версии ПО (до версии 2.1) на индикаторе не отображаются. Выход из режима контроля настроек параметров датчика происходит по нажатию кнопки 2 или автоматически через 30 с после последнего нажатия кнопки 1.

Новый цикл контроля настроек параметров датчика всегда начинается с калибровки нулевого значения выходного сигнала.

Условные обозначения:

ВГ – значение давления, соответствующее току 20(5) мА; НГ – значение давления, соответствующее току 4(0) мА; Pmax – максимальный верхний предел измерений модели; Pmin – минимальный диапазон измерений модели;

Pн – допускаемое значение нижнего предела измерений в соответствии с примечанием к таблицам 1-3;

dP – установленный диапазон измерений; P – текущее значение давления;

– кнопка для входа и движения по меню и изменения числа;

– кнопка для выхода из меню без изменения настроек, выбор положения (позиции) изменяемого числа;

– кнопка для выхода в редактирование параметра и сохранения новой настройки.
