Продолжение таблицы А.2
Код |
Дополнительные опции |
Q4 |
Лист калибровочных данных |
С1 |
Настройка датчика по заказу потребителя (необходимо заполнить лист параметров |
ST |
настройки) |
Маркировочная табличка по заказу потребителя (требуется указать в заказе код С1 и |
|
SС |
заполнить лист параметров настройки) |
Штепсельный разъем: вилка 2РМГ14Б4Ш1Е2Б ГЕО.364.140 ТУ (розетка |
|
|
2РМ14КПН4Г1В1 ГЕО.364.126 ТУ или СКНЦ.5523.129 ТУ) (не применяется для |
SС1 |
датчиков с кодом ЕM) |
Штепсельный разъем DIN 43650 (не применяется для датчиков с кодом ЕМ), |
|
SС2 |
степень защиты IP65 ГОСТ 14254 |
Штепсельный разъем: вилка 2РМ22Б4Ш3В1 ГЕО.364.140 ТУ (розетка |
|
|
2РМ22КПН4Г3В1 ГЕО.364.126 ТУ или СКНЦ.5523.129 ТУ) (не применяется для |
КХХ6) |
датчиков с кодом ЕM) |
Кабельный ввод |
|
РА |
Предел допускаемой основной погрешности ±0,2% |
РС |
Предел допускаемой основной погрешности ±0,5% |
J5 |
Накладка для защиты параметров настройки датчика (применяется для датчиков с |
LT |
кодом М5) |
Температура окружающей среды от минус 55 °C (применяется только для датчиков |
|
|
с кодом А и материалом разделительной мембраны с кодом 2). |
МL |
Средний срок службы 20 лет |
AR |
Дополнительная технологическая наработка в течение 360 ч (применяется только |
|
для датчиков с кодом IM,EM) |
Примечание – Клапанный блок (если не указан код S5) поставляется по отдельному заказу.
1)Для атмосферного давления 101,3 кПа.
2)При заказе с клапанным блоком по 1603.000 ТУ датчик модели 150TG код диапазона 5
выпускается с верхним пределом измерений не более 40 МПа.
3)Для настройки параметров, калибровки, выбора режима работы датчика с сигналом
4-20 мА без встроенного индикатора должен использоваться HART-коммуникатор или программа HART-Master.
4)Оформляется клапанный блок отдельной строкой, обозначение в соответствии с 1603.000 ТУ или ТУ 3742-057-51453097-2009. При заказе датчика с кодом S5 монтажные части (коды 2А, 2D, 2Е, 2F) не указываются в обозначении датчика. Монтажные части указываются в обозначении клапанного блока.
5)Материал уплотнительных прокладок – сталь 12Х18Н10Т ГОСТ 5632, материал накидной гайки для кода 2F – углеродистая сталь с покрытием.
6)Обозначение кабельного ввода согласно приложению К1.
Пример условного обозначения 150TG3 (0…4)МПа1) 2G 2 1 А М5 IM S5 2F 2 В4 Q4 С1 К02 РА J5 LT МL
1) Диапазон измерений с указанием единицы измерения.
Настройка датчика на нестандартный диапазон измерений выполняется при заказе опции С1 (после согласования).
61
ПРИЛОЖЕНИЕ Б
(обязательное)
Лист параметров настройки (код С1)
Лист параметров настройки
Заказчик:_________________________ № заказа:____________________________
№ модели:________________________ Позиция в заказе:_____________________
Маркировка
Маркировка на табличке 4): ______________________(4 строки по 15 символов)
Программный тэг 1): _______________________(8 символов)
Информация о выходном сигнале
4 мА (0 мА) = _____________ 0*
20 мА (5 мА) = ______________ Pmax* |
|
|
||
Единицы измерения давления = Пa |
|
кПa* |
||
|
|
бар |
|
мм рт.ст. |
|
|
МПа * |
мм вод. ст. |
|
|
|
кгс/cм2 |
|
|
|
|
кгс/м2 |
|
|
Выходной сигнал = |
линейная* |
по закону квадратного корня |
||
Демпфирование = |
0,045с |
0,5 с* |
1,2с 2,5с 5с 10с |
|
|
20с |
40с |
|
|
Информация о датчике 1)
Описание: _______________________________ (16 знаков)
Сообщение_______________________________ (32 знака)
Дата: / / |
|
|
день месяц год |
|
|
Сообщение о неисправности |
|
|
Выходной сигнал неисправности: высокий* |
низкий |
|
|
|
|
Информация о защите |
|
|
Защита: |
выключена (OFF)* |
включена (ON) |
|
|
|
Выбор сигнала |
|
|
4-20 мА с цифровым сигналом на базе HART-протокола* |
|
|
Многоточечная связь2) |
Адрес датчика давления3)(1-15):___________ |
|
*Значение по умолчанию
1)Устанавливается по командам HART-протокола;
2)Этот вариант имеет фиксированный ток 4 мА;
3)Адрес датчика давления по умолчанию равен 1, если выбран режим многоточечной связи;
4)Для кода ST.
62
ПРИЛОЖЕНИЕ В (обязательное)
Функция преобразования входной величины по законуквадратного корня
(%) диапазон изменения выходного сигнала
100
À
10
0,8
(%) диапазон |
À(2:1) |
изменения |
|
выходного сигнала |
10
8,9
0,6
0,6 |
0,8 |
|
|
|
|
|
Р |
(%) |
|||
|
|
|
|||
|
|
|
Рв |
||
|
|
|
|
|
|
63
100 Р
Рв (%)
ПРИЛОЖЕНИЕ Г (обязательное)
Схема внешних электрических соединений датчика
|
21 |
+ |
+ |
~220Â |
Датчик |
- |
- БП |
50 Ãö |
|
3 |
+ |
Rí |
|
|
|
4 |
- |
|
|
БП – блок питания (например, Метран-602, Метран-604) Rн – сопротивление нагрузки по п.1.2.10
Рисунок Г.1 – Выходной сигнал 0-5 мА (четырехпроводная линия связи)
1 |
+ |
Rí |
+ |
БП |
~220Â |
2 |
- |
|
- |
50 Ãö |
|
Датчик |
|
|
|
|
|
3 |
|
|
|
|
|
4 |
|
|
|
|
|
Коммуникатор модель Метран-650
Рисунок Г.2 – Выходной сигнал 4-20 мА (двухпроводная линия связи)
64
|
|
Продолжение приложения Г |
1 |
|
~220Â |
Д 23 |
Rí |
БП |
4 |
|
50 Ãö |
|
|
1
Д23
4 |
HART |
Система |
|
модем |
управления |
1 |
RS-232 |
|
Коммуникатор |
|
|
Д 23 |
|
|
4 |
модель Метран-650 |
|
|
|
Д - датчик
Примечания
1.Коммуникатор и HART-модем могут быть подключены к любой точке цепи или клеммам 1 и 2 любого датчика.
2.Сигнальная цепь должна иметь сопротивление не менее 250 Ом.
3.Выходной ток блока питания (БП) должен быть не менее суммарного тока потребления всех датчиков (4 мА на каждый датчик), бросок (максимальное значение) тока потребления в момент включения 25 мА на каждый датчик.
Рисунок Г.3 – Многоточечный режим работы
1 |
+ |
|
+ |
|
~220Â |
2 |
- |
|
- БП |
50 Ãö |
|
Датчик |
|
|
|
|
|
3 |
|
|
|
|
|
4 |
|
|
|
Система |
|
|
|
HART |
|
|
|
|
|
Rí |
управления |
|
|
|
|
модем |
|
||
|
|
|
|
|
|
Коммуникатор |
|
|
|
|
|
модель Метран-650 |
|
RS-232 |
|
|
|
|
|
|
|
|
|
Примечания
1.БП – то же, что и на рисунке Г.1.
2.Коммуникатор и HART-модем могут быть подключены к любой точке цепи
3.Сигнальная цепь должна иметь сопротивление не менее 250 Ом для обеспечения связи.
4.Rн – суммарное сопротивление всех нагрузок в системе управления.
Рисунок Г.4– Вариант включения датчика с HART-модемом
65
|
ПРИЛОЖЕНИЕ Д |
|
|
|
(обязательное) |
|
|
Пределы допускаемого нагрузочного сопротивления в |
|||
зависимости от напряжения питания датчиков Метран-150 |
|||
Нагрузочное |
|
|
|
сопротивление, Ом |
|
|
|
1260 |
|
|
|
1008 |
|
|
|
|
Rmax |
|
|
300 |
Рабочая |
|
|
зона |
|
|
|
250 |
|
|
Rmin |
|
|
|
|
0 |
|
42 |
|
12 |
36 |
Напряжение |
|
|
|
|
питания, В |
Rmin= 250 Ом для датчиков с HART-сигналом |
|||
Рисунок Д.1 ― Выходной сигнал 4-20 мА |
||||
Нагрузочное |
|
|
|
|
сопротивление, Ом |
|
|
|
|
3200 |
|
|
|
|
2600 |
|
|
|
|
|
Rmax |
|
|
|
1400 |
|
|
|
|
1200 |
|
Рабочая |
|
|
|
|
зона |
|
|
0 |
|
|
42 |
|
10 |
22 24 |
36 |
Напряжение |
|
|
|
Rmin |
|
питания, В |
|
|
|
|
|
Рисунок Д.2 ― Выходной сигнал 0-5 мА |
||||
66
ПРИЛОЖЕНИЕ Е
(обязательное)
Схема внешних соединений датчиков взрывозащищенного исполнения вида Exia
Взрывоопасная зона |
Взрывобезопасная зона |
|
|
1 |
+ 4-20 ìÀ, HART |
+ |
Ñåòü |
2 |
- |
- |
~220Â |
|
|||
Датчик |
+ |
ÁÏ-Åõ |
50 Ãö |
3 |
4-20 ìÀ |
||
|
- |
|
|
4 |
|
Rí |
|
Коммуникатор модель Метран-650-Ех
БП-Ех – искробезопасный блок питания (например, БПД-40-2к-Ех) Rн определяется параметрами БП-Ех
Рисунок Е.1 – для датчиков с блоком искрозащиты
Взрывоопасная зона |
Взрывобезопасная зона |
||
1 + 4-20 ìÀ, HART |
+ |
Ñåòü |
|
~220Â |
|||
2 |
- |
- |
50 Ãö |
Датчик |
+ |
ÁÏ-Åõ |
4-20 ìÀ |
3 |
|
|
|
4 |
- |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
HART |
|
|
|
|
|
Rí |
|
Коммуникатор |
|
|
|
|
|
|
|
Система |
||||||||
|
|
|
|
|
|
|
||||||||||
|
|
|
|
модем-Ех |
|
|
|
|||||||||
|
|
|
|
|
|
|
||||||||||
|
|
|
|
RS-232 |
управления |
|||||||||||
Метран-650-Ех |
|
|
|
|
|
|||||||||||
|
||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Примечания
1.БП-Ех – то же, что и на рисунке Е.1.
2.Rн – суммарное сопротивление всех нагрузок в системе управления
3.Коммуникатор и HART-модем могут быть подключены к любой точке цепи, включая взрывоопасную зону.
Рисунок Е.2– Вариант включения датчика с искрозащищенным блоком питания с HART-модемом
67
|
|
Продолжение приложения Е |
||
Взрывоопасная зона |
Взрывобезопасная зона |
|
||
1 + 4-20 ìÀ, HART |
|
+ |
ÁÏ |
~220Â |
2 - |
Барьер |
24 Â |
50 Ãö |
|
Датчик |
- |
|
|
|
искроза- |
|
|
||
3 |
ùèòû 4-20 ìÀ, HART |
|
HART- |
|
4 |
|
|
|
|
|
|
|
модем |
|
Rí Коммуникатор
Метран-650-Ех |
Система |
RS-232 |
|
управления
Примечания
1.БП – блок питания (например, Метран-602, Метран-604)
2.Rн – суммарное сопротивление всех нагрузок в системе управления определяется параметрами барьера, но не менее 250 Ом.
3.Барьер искрозащиты, например, D1010S, D1010D.
Рисунок Е.3–датчик с барьером искрозащиты с гальванической развязкой сигнальных цепей и цепей питания
Взрывоопасная зона |
|
Взрывобезопасная зона |
|
|||||
|
1 |
+ 4-20 ìÀ, HART |
Барьер |
|
+ |
|
Ñåòü |
|
|
2 |
- |
искроза- |
4-20 ìÀ, HART |
24 Â- |
ÁÏ |
~ 220Â |
|
Датчик |
50 Ãö |
|||||||
3 |
+ |
ùèòû |
|
|
|
|||
|
|
|
|
|
|
|||
|
4 |
- |
|
|
|
|
|
|
|
|
|
|
Rí |
HART |
|
||
|
|
|
|
Система |
|
|||
|
|
|
|
модем |
|
|||
|
|
|
|
|
|
|||
|
|
|
|
управления RS-232 |
|
|
||
Примечания
1.БП – блок питания (например, Метран-602, Метран-604)
2.Rн – суммарное сопротивление всех нагрузок в системе управления определяется параметрами барьера, но не менее 250 Ом.
3.Барьер искрозащиты, например, 9001/51.
Рисунок Е.4–датчик с барьером искрозащиты без гальванической развязки сигнальных цепей и цепей питания
68
ПРИЛОЖЕНИЕ Ж (справочное)
Установочные и присоединительные размеры датчиков Метран-150
Резьба 1/4-18NPT на фланцах для технологического |
|
|
||
соединения безмонтажных фланцев (код D9) |
|
|
||
|
|
202 |
|
|
|
|
|
Кольцо |
|
|
|
|
35 |
|
|
|
|
уплотнительное |
|
Электрический разъем |
|
70 |
|
|
69 |
|
|
|
|
|
|
|
Áîëò Ì10õ14;S17 |
|
|
92 |
S10 |
140 |
|
|
|
|
|
|
|
|
S5/8" |
|
|
|
ГайкаМ8;S13 |
|
S3/8" |
64 |
|
|
|
||
|
|
|
|
|
|
Шайба8 |
|
Труба З50±5 |
|
|
Скоба |
|
|
|
Направление |
Кронштейн |
|
2 |
|
вибрации |
|
|
||
Варианты электрических разъемов приведены в приложении Ж1 |
|
|||
|
Ç14-0,18 |
Ç8 +0,12 |
Áîëò Ì10õ40;S17(S14) |
|
Фланец |
Ниппель |
27 |
|
|
64 |
|
|
90 |
|
45 |
45 |
92 |
|
180 |

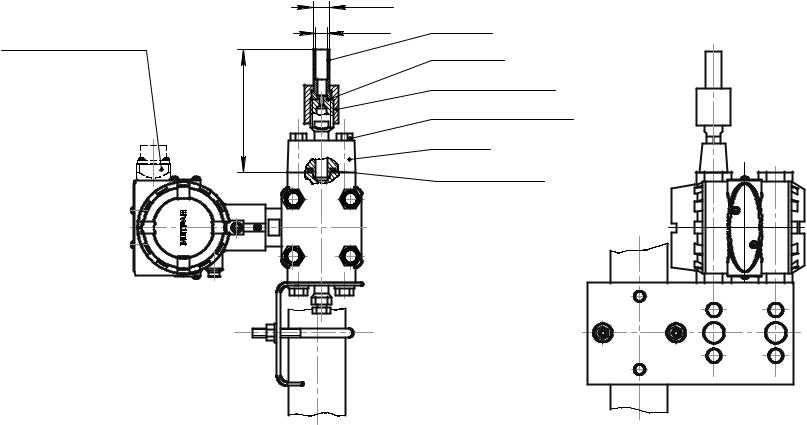

Рисунок Ж.1- Датчики модели 150CG с установленным ниппелем (код D6)и монтажным кронштейном для установки на двухдюймовой трубе (код В1или В4)
70
ПродолжениеприложенияЖ
Ç14h12 |
|
Ç10H12 |
Ниппель |
Электрическийразъем |
Прокладка |
|
|
|
ГайкаМ20х1,5;S27 |
102 |
Áîëò Ì10õ40;S17(S14) |
|
|
|
Фланец |
|
Кольцо |
|
уплотнительное |
РисунокЖ.2- Датчикимодели150CG с установленным ниппелем поднакидную гайкуМ20х1,5(кодD5)и монтажным кронштейном дляустановки надвухдюймовойтрубе(кодВ1илиВ4)
Остальноесм. рисунокЖ.1
