Карбид хрома.

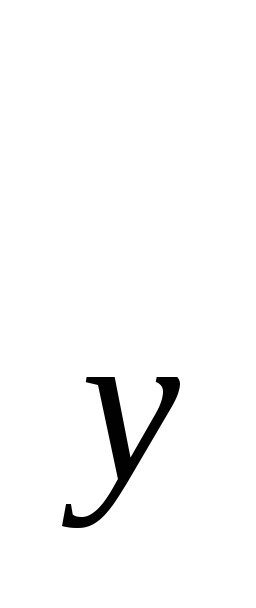

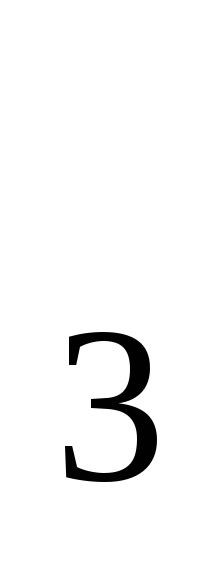

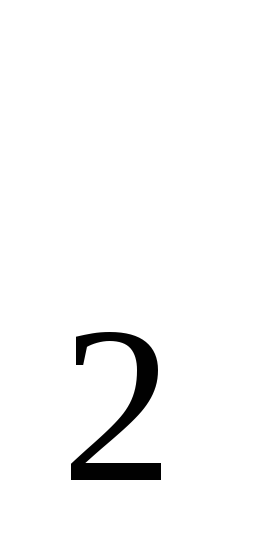

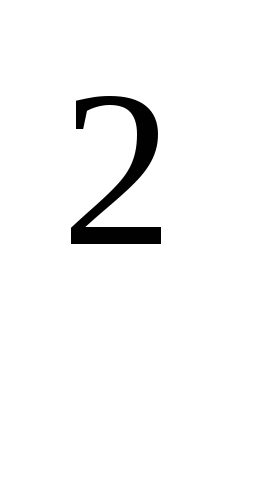

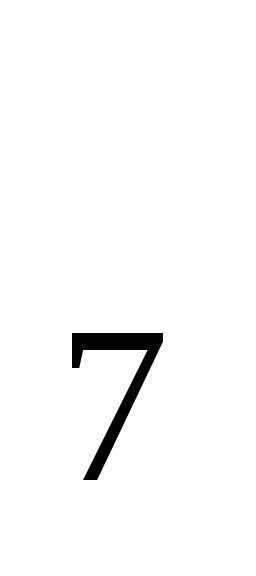

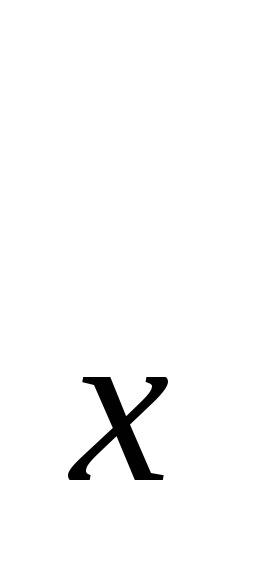

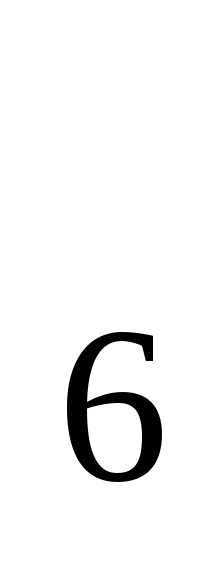

В ряду карбидов переходных металлов карбиды хрома выделяются жаростойкостью, коррозионной стойкостью, высокой твердостью. В системе Cr-C четко выделяются карбиды: CrC, CrC, CrC, отличающиеся по содержанию углерода и соответственно по свойствам. Свойства карбидов хрома приведены в таблице 5.3.

Таблица 5.3. Свойства карбидов хрома.

Карбид	CrC	CrC	CrC
Тип кристаллической решетки	Кубическая	Гексагональная	Орторомбическая
Температура плавления, Т, °С	1520	1780	1895
Микротвердость, Нм50, кг/мм	1650	2200	2280

Принципы карбидообразования.

1. Для получения карбидной фазы, состоящей из наиболее легированных карбидов, отношение содержания каждого из карбидообразующих элементов к углероду должно достигать определенных характерных значений.

2. В неравновесных условиях при сварке и наплавке карбиды образуются при атомарном отношении Ме/С большем, чем в равновесных условиях (Cr/C ≥ 4,5; W/C ≥ 1,5; Mo/C ≥ 1,5; V/C ≥ 1).

3. Характерное отношение Ме/С, при котором образуется тот или иной карбид в сложнолегированном сплаве, может несколько отличаться от отношения Ме/С, при котором этот же карбид возникает в сплаве с одним легирующим элементом. Это связано со способностью карбидообразующих элементов замещать часть металлических атомов в решетках других карбидов, меняя их стойкость.

4. При наличии нескольких карбидообразующих элементов в наплавленном металле, в случае если атомное содержание карбидообразующих элементов является близким, в первую очередь образуются карбиды элементов, обладающих наибольшим сродством к углероду.

5. Если содержание элемента с меньшим сродством к углероду значительно превосходит содержание элемента с большим сродством к углероду, то образуются карбиды того элемента, которого содержится большее количество (в атомарных процентах)

Бориды.

Боридами называются химические соединения металлов с бором. Большинство боридов представляют собой соединения с кубической, гексагональной, орторомбической кристаллической решеткой.

Бориды характеризуются высокой твердостью и термостойкостью, коррозионной стойкостью в ряде агрессивных сред. Свойства некоторых боридов представлены в таблице 5.4.

Таблица 5.4. Свойства боридов.

Борид	VB	TiB	MoB
Температура плавления, Т, °С	2600	2940	2600
Твердость, HRA	83	86	90

С нагревом возможен переход из высших соединений в низшие, а также возможна диссоциация.

При напылении и наплавке в открытой атмосфере неизбежно окисление частиц. При этом на поверхности образуется легкоплавкая оксидная пленка ВОс температурой плавления 460 °С, либо более сложная пленка с участием оксида металла (ВО)× (МеО). Защитные свойства оксидной пленки считаются достаточно надежными для предотвращения глубинного окисления частиц при напылении. Для повышения пластичности содержащих бориды покрытий вводят матричный компонент.
