Тема:

«Забезпечення захисту РЛС від пасивних перешкод»

Дія пасивної перешкоди на РЛС приводить:

1) до зменшення відношення сигнал/перешкода, і, отже, до зменшення вірогідності правильного виявлення Рпо і збільшення вірогідності помилкової тривоги Рлт;

2) до зниження рубежів виявлення цілі;

3) до появи великої кількості помилкових трас і можливого зриву з супроводу реального повітряного об'єкту, за рахунок появи великої кількості помилкових відміток навколо цілі, яка прикривається;

4) до погіршення точносних характеристик за рахунок спотворення форми пачки відображених сигналів і розривів, що з'являються (дроблення пачки на складові).

Основні особливості цілі і джерел пасивних перешкод:

  • літаки, ракети і інші цілі, як правило, є точковими, а джерела маскуючих пасивних перешкод - розподіленими;

  • швидкість переміщення цілі як правило значно перевищує швидкість переміщення джерел пасивних перешкод. Відмінність в швидкості переміщення цілі і джерел пасивних перешкод приводить до відмінності частоти відображених від них сигналів;

  • форма джерел пасивних перешкод у вигляді гидрометеоpов близька до сферичної. Реальна ціль в переважній більшості випадків має форму, що не володіє властивістю центральної симетрії. Ця обставина обумовлює відмінність поляризації сигналів, відсаджених від гидрометеоpов і цілі

Етапи обробки луна-сигналів цілі на фоні пасивних перешкод:

  • виділення відмінностей (селекція) між сигналами цілі і перешкоди;

  • придушення (режекція) перешкодових коливань;

  • накопичення енергії частини сигналу, що залишилася (не пригніченої разом з перешкодою).

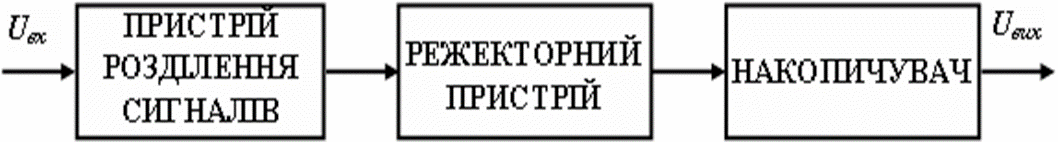

Виходячи з цього пристрій обробки сигналів повинне включати: пристрій виділення сигналів (когерентно-імпульсний пристрій), режекторний пристрій (режекторний фільтр) і накопичувач сигналів.

Метод швидкісної селекції (когерентно-імпульсний метод), заснований на ефекті Доплера

Суть ефекту Доплера полягає в зміні частоти відображених сигналів при русі джерела або приймача. Зближення джерела і приймача приводить до підвищення частоти, видалення - до пониження.

В радіолокації ефект Доплера виявляється в тому, що сигнали, відображені від рухомої цілі мають несучу частоту відмінну від несучої частоти зондуючих імпульсів, випромінюваних РЛС, на деяку величину, пропорційну величині швидкості руху цілі і звану частотою Доплера, FД = 2VR / λ. Де VR – швидкість зближення цілі з РЛС або швидкість видалення від неї, λ – довжина хвилі, випромінюваної РЛС.

Радіальні складові швидкості цілі

Фазові співвідношення зондуючих імпульсів, когерентного гетеродина і імпульсів, відображених від місцевих предметів і цілі

Відеоімпульси на виході фазового детектора

Тема:

«Індикаторні пристрої РЛС і їх основні характеристики»

Навчальні питання

  1. Призначення і класифікація індикаторних пристроїв

  2. Основні типи індикаторів оглядових РЛС

Класифікація індикаторів.

1). Час післяпідсвітлення екранів ЕЛТ.

а) з малим післяпідсвітленням, (tпс= 10-2 ). Застосовуються в індикаторах з амплітудною відміткою і осцилографах;

б) з середнім післяпідсвітленням, (tпс= 10-2 до 0,1с). Використовуються в оглядових РЛС.

в) з великим післяпідсвітленням (tпс= 0,1 до десятків с). Застосовуються в індикаторах, призначених для збереження радіолокаційного зображення на час всього циклу огляду.

2). Характер поля, що викликає фокусування і відхилення променя.

а) індикатори з електростатичними ЕПТ, в яких ці задачі розв'язуються за допомогою електричного поля;

б) індикатори з електромагнітними ЕПТ – за допомогою магнітного поля;

в) індикатори з ЕПТ з комбінованим управлінням, тобто управління фокусуванням здійснюється за допомогою електричного поля, а відхилення променя – магнітним.

3). Вид відмітки на екрані ЕПТ.

а) амплітудна відмітка. Відеосигнали викликають сплеск (збільшення розміру) світлової плями на лінії розгортки;

б) яскрава відмітка. Відеосигнали збільшують або зменшують яскравість плями, не змінюючи його положення на екрані.

4). Число координат, що виміряються.

а) одновимірні (осцилограф, індикатор дальності з амплітудною відміткою);

б) двовимірні. ( індикатори з яскравою відміткою: дальність-азимут, дальність-кут місця або висота).

5). Вид розгортки.

а) радіально-кругова;

б) кільцева;

в) растрова;

г) спіральна.

Переваги індикаторів на електронно-променевих трубках (ЕПТ) :

  • дають інформацію про декілька координат декількох цілей одночасно;

  • практично безінерційні;

  • здійснюють відображення інформації навіть при малій потужності вхідних сигналів приймача;

  • по зображенню на екрані ЕПТ можна отримати додаткову інформацію: про кількість цілей, їх клас, взаємне розташування і т.і.;

  • екран ЕПТ може здійснювати післядетекторну інтеграцію (підсумовування, накопичення) сигналів: завдяки так званому «післяпідсвітленню» люмінофора гальмується згасіння світлової плями і з кожним новим імпульсом пачки луна-сигналів яскравість відмітки зростає, при цьому роль порогового пристрою виконує зір і мозок оператора.

Основні типи індикаторів оглядових РЛС

  • індикатори кругового огляду (ІКО);

  • секторні індикатори азимута і дальності з прямокутним растром (ІАД);

  • секторні індикатори дальності і кута місця (висоти) з прямокутним растром (індикатори вимірювання кута місця (ІКМ) індикатори висоти (ІВ);

  • контрольні осцилографи.

Прямокутний растр індикатора азимута і дальності

Прямокутний растр індикатора дальності і висоти (кута місця)

Функциональный состав индикатора

Индикатор РЛС состоит из ряда электронных устройств, обеспечивающих выполнение возлагаемых на него функций.

Оконечным элементом индикатора является ЭЛТ. На трубку подаются:

напряжения или токи для создания разверток (растра);

видеосигналы с выхода приемника;

импульсы масштабных отметок;

сигналы формирования подвижного электронного маркера;

сигналы коммутации для изменения режимов работы;

напряжения, обеспечивающие исходный режим работы.

В соответствии с этим индикатор должен включать следующие основные устройства, которые часто называют каналами:

канал формирования разверток;

канал сигналов;

канал формирования электронного маркера;

канал коммутации;

устройство управления режимом работы трубки;

канал масштабных меток высоты.

Структурная схема обобщенного индикатора изображена на рис.6.8, где показаны также основные функциональные связи.

Рис.6.8. Обобщенная структурная схема индикатора

Индикатор кругового обзора с неподвижной отклоняющей системой

При создании РКР с помощью неподвижных ОК необходимое изменение напряженности магнитного поля может быть получено применением двух и более пар неподвижных отклоняющих катушек. Обычно используют две пары взаимно перпендикулярных неподвижных катушек, расположенных в плоскости, перпендикулярной оси трубки.

На рис.6.16 приведена функциональная схема типового ИКО, использующего неподвижные отклоняющие системы для создания РКР.

Рис.6.16. Функциональная схема типового ИКО, использующего неподвижные отклоняющие системы для создания РКР

Рис.6.18. Эпюры, поясняющие формирование модулированных по амплитуде импульсов
