Іспит з дисципліни "Основи схемотехніки"

Автор: Корж Ю.М.

Описание:

Організація екзамену та система оцінювання результатів.

Тест виконується за допомогою програми «MytestX» і складається з 50-ти запитань.

За кожну правильну відповідь нараховується 1 бал. Таким чином максимальна кількість балів, яку можливо отримати - 50.

Особливості виконання тесту за допомогою тестуючої програми:

- повторна відповідь на запитання (повернення до попереднього запитання) не дозволяється;

- час тестування обмежений до 40 хв.

Задание #1

Що називають амплітудною характеристикою підсилювача?

1) Залежність значення вихідної напруги від значення вхідної напруги при дії на його вхід гармонічного коливання постійної частоти.

Задание #2

Що називають ККД підсилювача?

1) Відношення корисної потужності в навантаженні до сумарної потужності, що споживається підсилювачем від джерела живлення.

Задание #3

Що називають амплітудно-частотною характеристикою підсилювача?

1) Частотну залежність коефіцієнта передачі при постійній амплітуді вхідної напруги.

Задание #4

Що називають амплітудно-частотною характеристикою підсилювача?

1) Залежність модуля коефіцієнта передачі від частоти.

Задание #5

Позначте всі елементи з яких складається резистивний підсилювач.

1) підсилюючий елемент (ПЕ).

2) джерело живлення (ДЖ).

3) коло зв’язку елемента підсилення з навантаженням.

Задание #6

Позначте всі елементи з яких складається автогенератор.

1) Підсилюючий елемент (пе).

2) джерело живлення (ДЖ).

3) коло зв’язку елемента підсилення з навантаженням.

4) коло додатного зворотнього зв'язку.

Задание #7

На який діапазон частот розрахований підсилювач низьких частот?

1) 20 Гц - 20 кГц.

Задание #8

В якому діапазоні частот працює підсилювач постійного струму?

1) 0 Гц - f_гр.

Задание #9

Що називають режимом постійного струму резистивного підсилювача?

1) Стан при відсутності на його вході підсилювального сигналу.

Задание #10

Який тип зворотнього зв'язку використовується у автогенераторах?

1) Додатній зворотній зв’язок.

Задание #11

Коли зворотній зв’язок називають додатнім (ДЗЗ)?

1) Якщо коливання, що надходять з виходу підсилювача по колу зворотнього зв’язку знаходяться у фазі з коливаннями вхідного сигналу.

Задание #12

Коли зворотній зв’язок називають від’ємним (ВЗЗ)?

1) Якщо коливання, що надходять з виходу підсилювача по колу зворотнього зв’язку знаходяться в протифазі з коливаннями вхідного сигналу.

Задание #13

До чого призводить додатній зворотній зв’язок (ДЗЗ)?

1) До збільшення коефіцієнта підсилення і використовується в автогенераторах.

Задание #14

До чого призводить від’ємний зворотній зв’язок (ВЗЗ)?

1) До зменшення коефіцієнта підсилення і використовується для розширення динамічного діапазону і зменшення нелінійних спотворень.

Задание #15

У схемі резистивного підсилювача з загальним емітером ...

1) K_U > 1, K_I > 1.

Задание #16

У схемі резистивного підсилювача з загальним колектором ...

1) K_U < 1, K_I > 1.

Задание #17

У схемі резистивного підсилювача з загальною базою ...

1) K_U > 1, K_I < 1.

Задание #18

Яка схема включення транзистора інвертує вхідний сигнал?

1) Схема з загальним емітером (ЗЕ).

Задание #19

Яка схема включення транзистора не інвертує вхідний сигнал?

2) Схема з загальною базою (ЗБ).

3) Схема з загальним колектором (ЗК).

Задание #20

Яку схему включення транзистора в резистивному підсилювачі інакше називають «емітерним повторювачем»?

1) Схема з загальним колектором (ЗК).

Задание #21

При якій схемі включення транзистора в резистивному підсилювачі забеспечується підсилення по струму і напрузі?

1) Загальним емітером (ЗЕ).

Задание #22

Яке співвідношення для струмів бази, емітера, колектора БТ вірне?

1) І_е= І_б + І_к.

Задание #23

Чи можуть підсилювачі підсилювати імпульсні сигнали?

1) Так.

Задание #24

Як працює зображена схема температурної компенсації колекторного струму?

1) З зростанням температури опір терморезистора R_т зменшується, зменшується напруга зміщення U_бєп, що викликає зменшення струму I_кп.

Задание #25

Вкажіть вірну схему включення транзистора з загальним емітером p-n-p провідності (позначити курсором на рисунку).

Задание #26

Вкажіть вірну схему включення транзистора з загальним емітером n-p-n провідності (позначити курсором на рисунку).

Задание #27

Вкажіть вірну схему включення транзистора з загальним колектором n-p-n провідності (позначити курсором на рисунку).

Задание #28

Вкажіть вірну схему включення транзистора з загальним колектором p-n-p провідності (позначити курсором на рисунку).

Задание #29

Вкажіть вірну схему включення транзистора з загальною базою p-n-p провідності (позначити курсором на рисунку).

Задание #30

Вкажіть вірну схему включення транзистора з загальною базою n-p-n провідності (позначити курсором на рисунку).

Задание #31

Який елемент у даному резистивному підсилювачі є навантаженням БТ за постійним струмом і визначає його підсилювальні властивості? (позначити курсором на рисунку).

Задание #32

Позначити коло зміщення, яким задається положення робочої точки на вхідній ВАХ транзистора (позначити курсором на рисунку).

Задание #33

Позначити коло зміщення, яким задається положення робочої точки на вхідній ВАХ транзистора (позначити курсором на рисунку).

Задание #34

Позначити коло температурної стабілізації колекторного струму (позначити курсором на рисунку).

Задание #35

Через що коефіцієнт передачі резистивного підсилювача зменшується з підвищенням частоти?

1) В основному через вплив ємності навантаження С_н.

Задание #36

Через що коефіцієнт передачі резистивного підсилювача зменшується з зменшенням частоти?

1) В основному через вплив розділяючої ємності С_р1 і С_р2.

Задание #37

Чим визначається величина коефіцієнта підсилення резистивного підсилювача на середніх частотах?

1) Властивостями транзистора та опорами R_к, R_н.

Задание #38

Для чого призначений конденсатори C_p2 у резистивному підсилювачі?

1) Перешкоджає протіканню постійного струму кола колектора у навантаження.

Задание #39

Для чого призначений конденсатори C_p1 у резистивному підсилювачі?

1) Щоб джерело вхідного сигналу не змінювало режими роботи БТ по постійному струму.

Задание #40

Вопрос:

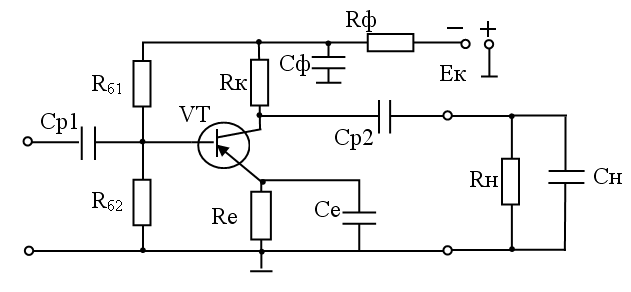

Як зміниться коефіцієнт підсилення K_U зображеного на рисунку резистивного підсилювача і збільшенням опорів R_к і R_н?

Изображение:

Выберите один из 3 вариантов ответа:

1) Збільшиться.

2) Зменшиться.

3) Не зміниться.

Задание #41

Вопрос:

Чи повинен змінитися коефіцієнт підсилення підсилювача постійного струму при зменшенні частоти вхідного сигналу до нуля?

Выберите один из 4 вариантов ответа:

1) Не повинен

2) Повинен.

3) Повинен зменшиться на раз.

4) Повинен збільшиться на раз.

Задание #42

Вопрос:

Що називають резистивним підсилювачем?

Выберите один из 5 вариантов ответа:

1) Радіоелектронний пристрій, що призначений для підсилення потужності електричних сигналів зі зберіганням їх форми.

2) Радіоелектронний пристрій, що призначений для підсилення електричних коливань, що скільки завгодно повільно змінюються.

3) Радіоелектронний пристрій, що призначений для перетворення енергії джерела постійного струму в енергію гармонічних коливань амплітуда й частота яких визначаються параметрами самого пристрою й не залежать від початкових умов.

4) Радіоелектронний пристрій, що призначений для підсилення потужності модульованих або гармонійних коливань, які лежать в смузі пропускання його селективної системи.

5) Радіоелектронний пристрій з двома входами, що реагує на різницю напруг, підведених до його входів.
