Розрахунково-графiчні роботи з інженерної геодезії
Горизонтальна зйомка
Тахеометрична зйомка
Варіант 10
Виконав студент гр. 101бп
Лисенко Б.П.
Полтава 2003
Продовження додатка Д
Абрис горизонтальної зйомки
Продовження додатка Д
Відомість обчислення координат точок теодолітного ходу
|
Точки |
Виміряні кути |
Ув'язані кути ув |
Дирекційні кути |
Горизон-тальні прокла-дення, d (м) |
Прирости координат
|
Координати |
Точки | ||||
|
Обчислені |
Ув'язані | ||||||||||
|
х |
у |
хув. |
уув. |
х (м) |
у | ||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
1 |
|
І |
-0,4 87002,5' |
87002,1' |
45030,0' |
51,89 |
-0,01 +36,37 |
+0,01 +37,01 |
+36,36 |
+37,02 |
+105,10 |
-83,12 |
I |
|
ІІ |
-0,4 105 17,0 |
105 16,6 |
+141,46 |
-46,10 |
II | ||||||
|
120 13,4 |
66,20 |
-0,01 -33,32 |
+0,01 +57,20 |
-33,33 |
+57,21 | ||||||
|
III |
-0,4 87 55,5 |
87 55,1 |
+108,13 |
+11,11 |
III | ||||||
|
212 18,3 |
43,88 |
-37,09 |
-23,45 |
-37,09 |
-23,45 | ||||||
|
IV |
-0,4 107 07,5 |
107 07,1 |
+71,04 |
-12,34 |
IV | ||||||
|
285 11,2 |
49,54 |
+12,98 |
+0,01 -47,81 |
+12,98 |
-47,80 | ||||||
|
V |
-0,4 152 39,5 |
152 39,1 |
+84,02 |
-60,14 |
V | ||||||
|
312 32,1 |
31,18 |
+21,08 |
-22,98 |
+21,08 |
-22,98 | ||||||
|
I |
|
|
+105,10 |
-83,12 |
I | ||||||
|
|
|
|
|
|
| ||||||
(м)
= 5400
Р=242,69fх=+0,02fу=-0,03 0
0
=
540000,0'
fабс
= 0,04
f
+2.0'fвідн =
fгр.
+2,2'
Продовження додатка Д

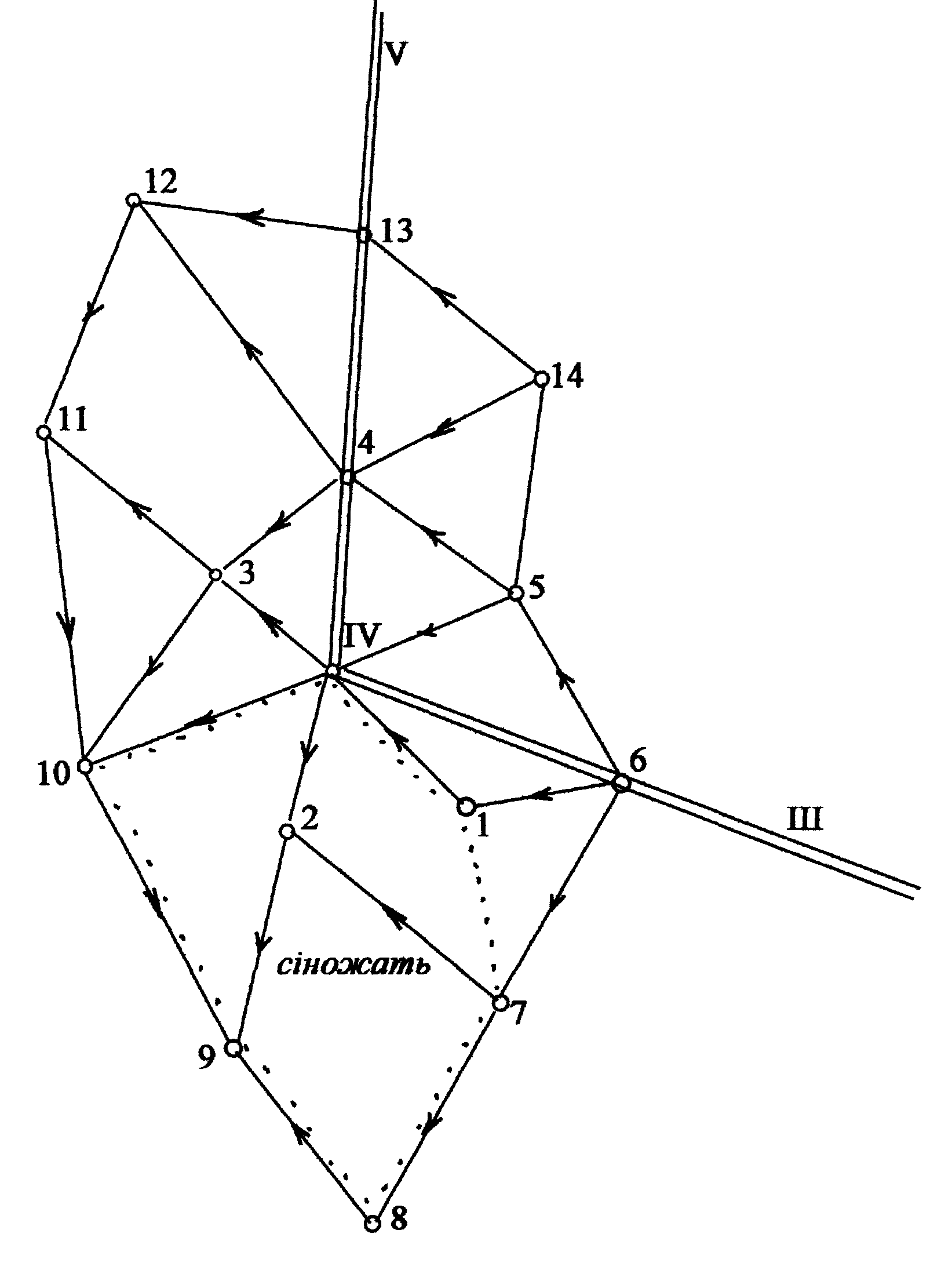

Абрис тахеометричної зйомки
Продовження додатка д
Журнал тахеометричної зйомки
Станція (точка) IV; НIV=50,30 м; МО = + 0002'; і = V
-
Номер
пікету
Відлік по горизонт. кругу
А
Віддалемірна
відстань
Д в(м)
Відлік по вертик. кругу
КЛ
Кут нахилу
Горизонт. прокладення
Д г(м)
Повне перевищення
h(м)
Позначка
пікету
Н (м)
1
2
3
4
5
6
7
8
ІІІ
0000'
-
-
-
-
-
-
1
22 25
14,3
+ 2012'
+ 2010'
14,28
+0,54
50,84
2
81 54
13,6
-1 47
-1 49
13,59
-0,43
49,87
3
199 42
10,3
+2 19
+2 17
10,28
+0,41
50,71
4
253 38
13,7
+1 40
+1 38
13,69
+0,39
50,69
5
315 43
14,8
+4 26
+4 24
14,71
+1,13
51,43
6
0 00
23,3
+3 17
+3 15
23,23
+1,32
51,62
7
42 15
27,5
+0 52
+0 50
27,49
+0,40
50,70
8
64 23
41,1
-0 38
-0 40
41,09
-0,48
49,82
9
81 54
28,7
-1 41
-1 43
28,67
-0,86
49,44
10
130 40
19,7
-1 34
-1 36
19,68
-0,55
49,75
11
199 42
26,7
+2 14
+2 12
26,66
+1,02
51,32
12
226 35
36,6
+2 27
+2 25
36,53
+1,54
51,84
13
253 38
31,2
+2 03
+2 01
31,16
+1,10
51,40
14
285 30
26,5
+2 44
+2 42
26,44
+1,25
51,55
Продовження додатка Д

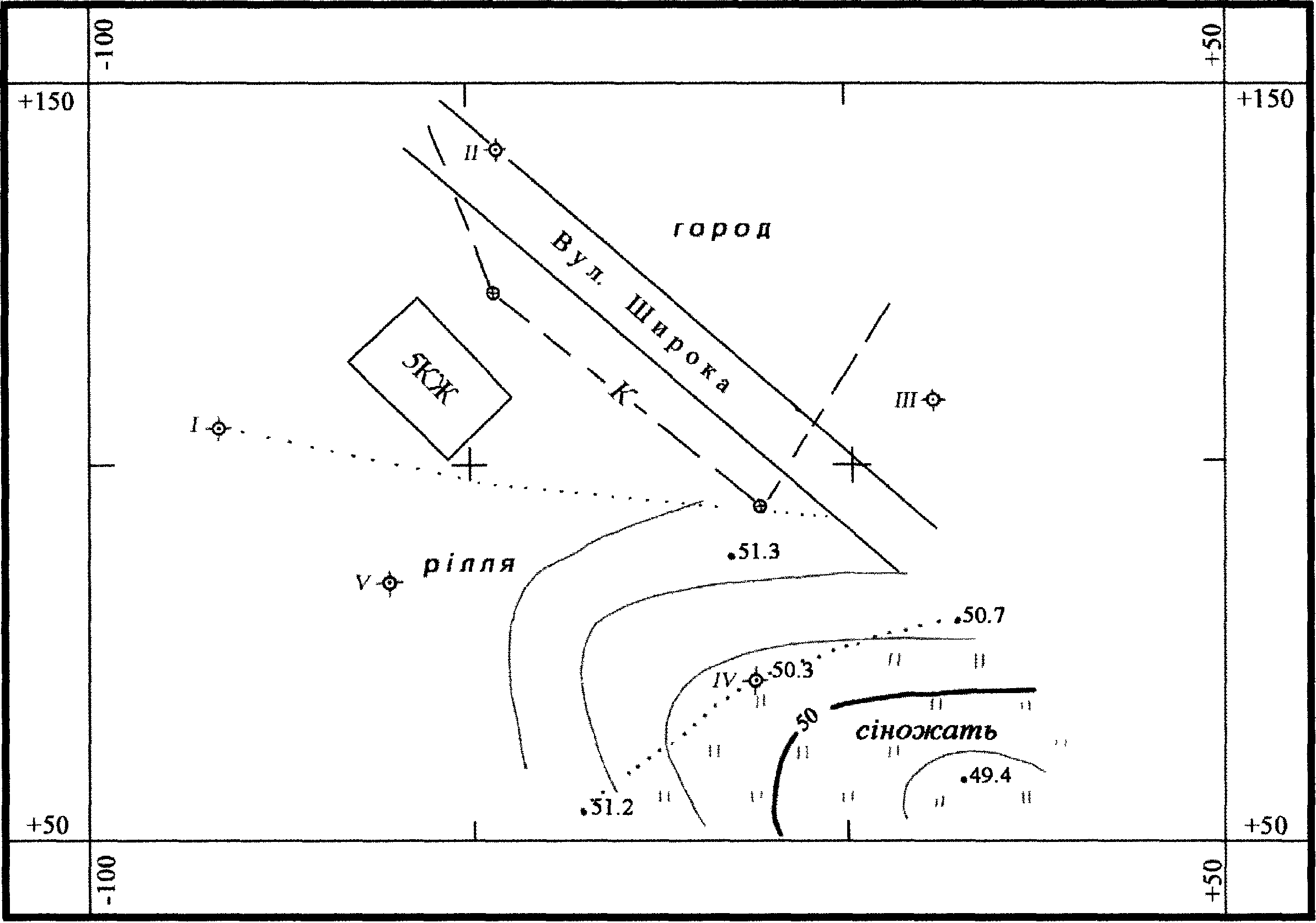

м. Полтава Топографічний план ПолтНТУ
Варіант 10, гр. 101 БП Масштаб 1:500 Горизонтальна зйомка
Лисенко Б.П. Суцільні горизонталі, Тахеометрична зйомка
проведені через 0,5 м
