4.4.6 Выбор трансформаторов тока в цепи ВЛ 220 кВ
Схема включения приборов показана на рис. 4.4.

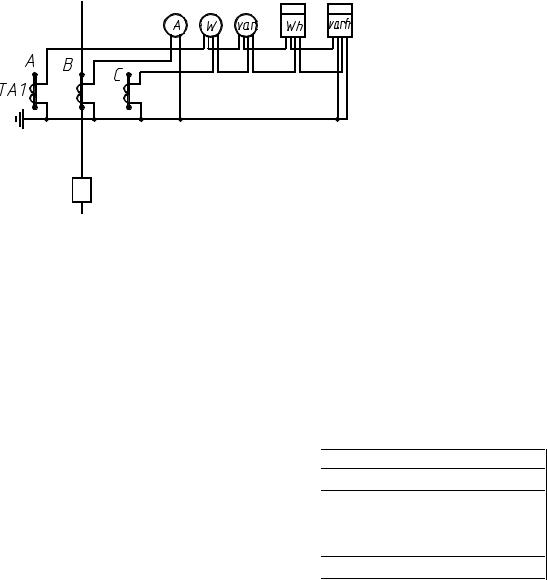

Рисунок 4.4- Схема включения приборов в цепи ВЛ 220 кВ
Из табл. 5.9, стр. 306 [2] выбираем трансформаторы тока типа ТФЗМ-220Б- IV-1000/5-0,5/10Р/10Р/10Р. Сравнение расчетных и каталожных данных ведем в табл. 4.15.
Таблица 4.15Условия выбора трансформаторов тока ТФЗМ-220Б-IV-1000/5- 0,5/10Р/10Р/10Р
Условия выбора |
Расчетные параметры |
Каталожные данные |
|
UРАБ ≤ UНОМ |
220 |
220 |
|
IРАБ ≤ IНОМ |
656,08 А |
1000 |
|
Imax ≤ IНОМ |
984,12 А |
||
50 кА |
|||
iУ ≤ iДИН |
31,93 кА |
||
ВК,РАСЧ ≤ ВНОМ |
46,875 кА2с |
(19,6·1)2·3 = 1152,5 кА2с |
4.5 Выбор трансформаторов напряжения
4.5.1 Выбор трансформаторов напряжения, подключенного к сборным шинам 220 кВ
Перечень необходимых измерительных приборов принимаем по табл. 4.8. Из табл. 5.13, стр. 336 [2] выбираем трансформатор напряжения типа НКФ-220-
