5.4. Промивні машини і пристрої

Промивні машини і пристрої розрізняють за конструкцією і способах дезінтеграції глинистого матеріалу і видалення шламів. Класифікація промивних машин і пристроїв наведена у табл. 5.2.

Гідравлічний жолоб – найпростішій пристрій для промивки легко- і середньопромивних руд. Найчастіше вони застосовуються на підприємствах малої продуктивності при збагаченні золото- і олововмісних розсипів.

Промивка в жолобі здійснюється в потоці води і струменем води, що витікає з великою швидкістю з насадки. При русі матеріалу в потоці води великі грудки ковзають і перекочуються, що сприяє кращій відмивці шламів.

Ефективність промивки на жолобі залежить від питомої витрати води, довжини жолоба і його нахилу. Витрати води для промивки залежно від властивостей руди складають від 10 до 30 м³ на 1 м³ матеріалу.

Відділення крупного грудкового матеріалу здійснюється на решітці, що установлена на плінтусах по всій довжині жолоба, а також на нерухомому грохоті розташованому у кінці жолоба.

Таблиця 5.2 – Класифікація промивних машин і пристроїв

Тип машини, пристрою	Спосіб дезінтеграції	Видалення шламів
Жолоби, струминні машини	Динамічна дія потоків води	Злив і через нерухомі решета
Бутари, скрубери, скрубер-бутари, плоскі і барабанні грохоти, вібромийки	Тертя грудок руди одна об одну, а також об рухомі поверхні машин і дія потоків води	Грохоченням або в стані зливу через поріг
Коритні і бичеві мийки, спіральні класифікатори	Механічна дія робочих органів машини	Злив через поріг
Промивні башти	Розмочування глини в умовах тривалого пере- бування руди у воді	Злив через поріг
Акустичні апарати	Дія ультразвукових і акустичних коливань	Злив через поріг

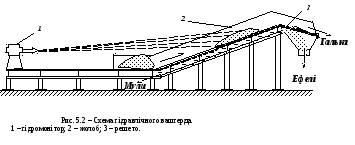

Гідравлічний вашгерд (рис. 5.2) використовується в схемах переробки розсипних руд. Він являє собою похилий жолоб з решетом (розмір отворів 10 – 15 мм). Перед вашгердом установлюють гідромонітор, який одночасно спрямованим струменем води дезінтегрує глинисті включення і піднімає матеріал на просіюючу поверхню. Продукт, що пройшов через решето жолоба, подається на подальше збагачення на шлюзах. Крупні класи (галька, валуни), які не містять цінного компоненту, видаляються у відвал. Витрати води при промивці на вашгерді складають 8 – 12 м³ на 1 м³ матеріалу.

Гідравлічні жолоби і вашгерди застосовують при переробці легко- і середньопромивних матеріалів, ефективність промивки в них складає 70–80 %.

Струминні промивні машини (рис. 5.3) застосовуються при промивці легко-, середньо- і важкопромивних матеріалів крупністю до 150 мм. Струминна машина складається з прямокутної камери різання 2, що з’єднана з циліндричною промивною ванною 5 перехідним патрубком 4. У верхній частині камери різання установлено два ряди сопел 3, такі ж сопла в шаховому порядку установлені в промивній ванні.

Вихідний матеріал через завантажувальну лійку 1 надходить в камеру різання 2, де глинисті грудки руйнуються струменями води, що подається через сопла під тиском 2,2 – 2,5 МПа. Підготовлений таким чином матеріал перехідним патрубком 4 направляється в промивну ванну, де під дією струменів води з тиском 1,4 – 1,6 МПа процес промивки закінчується. Дезінтегрований матеріал по жолобу 6 виводиться з машини і направляється в пристрій для відділення шламів.

Ефективність промивки в струминних промивних машинах складає 80 – 90 % при витратах води 2 – 4 м³ на 1 м³ матеріалу. Підвищити ефективність диспергування глинистих включень можна застосуванням пульсацій струменів води.

Технічні характеристики струминних промивних машин наведені в табл. 5.3.

Таблиця 5.3 – Технічні характеристики струминних
