Определим длину одного патрона lп по известной плотности

патронирования.

∆=m / (πD2/4 ) lп

Из этого выражения выводим формулу для определения длины патрона lп. Получим lп=207мм.

Таким образом, длина шпурового заряда в шпуре составит

Lзар= lп * nп = 0,207*3 = 0,62м.

Определим длину зажигательной трубки из расчета, что по правилам безопасности из шпура должно выходить не менее 0,25м ОШ зажигательной трубки, т.е. lзаж =1,2 - 0,62 +0,25=0,83м.

По правилам безопасности длина зажигательной трубки должна быть не мене 1м, поэтому принимаем lзаж =1,0м.

Задача 10.

При огневом взрывании в одиночный шпур глубиной = 1,2 м заложен заряд из 3-х порошкообразных патронов диаметром D=3,2см и массой m=200г каждый. Плотность патронирования ∆ принять самостоятельно. Рассчитать длину контрольной трубки.

Решение.

В порошкообразных патронах плотность патронирования составляет 0,92-1,2 г/см3. Принимаем 1,2 г/см3..

Определим длину одного патрона lп по известной плотности

патронирования.

∆=m / (πD2/4 ) lп

Из этого выражения выводим формулу для определения длины

патрона

lп = 4 m / ∆ πD2.

Получим lп=207мм.

Таким образом, в шпуре размещается заряд ВВ длиной

(3*0,207) 0,62м.

Определим длину зажигательной трубки из расчета, что по правилам безопасности из шпура должно выходить не менее 0,25м ОШ зажигательной трубки, т.е. lзаж =1,2 - 0,62 +0,25=0,83м.

По правилам безопасности длина зажигательной трубки должна быть не мене 1м, поэтому принимаем lзаж =1,0м.

Длина контрольной трубки должна быть не менее 0,6м от длины зажигательной трубки.

lкт=1,0 - 0,6=0,4м.

31

Задача 11.

При огневом взрывании в забое подземной выработке в каждый шпур глубиной = 1,3 м заложен заряд из 3-х патронов длиной 0,2м каждый. Рассчитать длину зажигательной трубки, если зажигательный патрон располагается на почве выработки высотой 3м.

Решение.

Определим длину зажигательной трубки из выражения lзаж

= а+б+в+г, м,

где а,б,в,г – длина отрезков ОШ соответственно в шпуре, на изгиб у устья шпура, по высоте выработки и на изгиб при введении в ЗП, м.

По условию задачи в шпуре размещается заряд ВВ длиной lзар=

(3*0,2)= 0,6м, таким образом, в шпуре необходимо разместить ОШ длиной

а =lш – lзар = 0,7м.

Принимаем условно, что ОШ выходя из шпура и при входе в ЗП, изгибается не под прямым углом. Принимаем условно, что на каждый изгиб потребуется ОШ примерно: б=г=0.2м.

Принимаем длину ОШ по высоте выработки равной высоте выработки, т.к. шнур, к зажигательному патрону, обычно располагаемому в центре выработки (рис.а), проходит не вертикально, а под некоторым углом, т.е. в = 3м.

Определим длину зажигательной трубки lзаж =0,7+0,2+3+0,2 =4,1 м.

Задача 12.

При огневом взрывании в забое подземной выработке в каждый шпур глубиной = 1,3 м заложен заряд из 3-х патронов длиной 0,2м каждый. Рассчитать длину зажигательной трубки, если зажигательный патрон располагается на шесте в центре выработки высотой 3м.

32

Решение.

Определим длину зажигательной трубки из выражения lзаж = а+б+в+г, м,

где а,б,в,г – длина отрезков ОШ соответственно в шпуре, на изгиб у устья шпура, по высоте выработки и на изгиб при введении в ЗП, м.

По условию задачи в шпуре размещается заряд ВВ длиной lзар=

(3*0,2)= 0,6м, таким образом, в шпуре необходимо разместить ОШ длиной а =lш – lзар = 0,7м.

Принимаем условно, что ОШ выходя из шпура и при входе в ЗП, изгибается не под прямым углом. Принимаем условно, что на каждый изгиб потребуется ОШ примерно: б=г=0.2м.

Принимаем длину ОШ по высоте выработки равной половине высоты выработки (рис.), т.е. в = 1,5м.

Определим длину зажигательной трубки lзаж =0,7+0,2+1,5+0,2 =2,6 м.

Задача 13.

Выбрать длину отрезка Nподж из огнепроводного шнура для поджигания 8 зажигательных трубок, каждая длиной lзаж = 1,2м. Какое нужно выбрать расстояние между надрезами nотр? Решение.

По правилам безопасности длина отрезка для поджигания должна быть на 0,6м короче зажигательной трубки.

33

С обеих сторон отрезка для поджигания до надрезов нужно отступить на 50мм (чтобы предотвратить высыпание пороха).

Lподж =1,2 - 0,6 =0,6м.

Количество надрезов равно количеству поджигаемых зажигательных трубок, т.е. nн =8 надрезов.

Таким образом, расстояние между надрезами nотр= (Lподж – 2*0,05) / (nн -1) =0,07м.

ТИПОВЫЕ ЗАДАЧИ НА МК-2

Задача 1.

По геологическому заданию необходимо, в канаве раз-

рыхлить коренную трудноразрушаемую породу мощностью 0,3

м. Над коренной породой ранее залегали наносы мощностью 1,3м, которые уже удалены из канавы взрывом на выброс.

Нарисуйте расчетную схему и определите глубину заложения и массу одного заряда рыхления, если после выброса в канаве осталось 0.5м породы.

Решение.

Расчетная схема

Оставшуюся в канаве после взрыва на выброс 0,5м породы можно удалить вручную и обнажить забой для бурения шпуров для зарядов рыхления, а можно шпуры для зарядов рыхления бурить через эту оставшуюся в канаве породу.

Принимаем решение - удалить породу вручную, т.е. до коренных пород канава очищена.

Глубина заложения зарядов рыхления равна

W=0,9 h.

Мощность слоя породы h для зарядов рыхления принимаем из расчета, что обычно глубину заложения зарядов принимают на 0,1м больше глубины залегания коренных пород с учетом, что порода разрушается не на всю глубину шпура, тогда

h =0,3+0,1=0,4 м.

34

Если из канавы не удалять 0,5м породы, то тогда мощность слоя увеличится на 0,5м.

Таким образом, глубина заложения зарядов рыхления равна

W=0,9* 0,4 = 0,36 м.

Масса одного заряда рыхления определяется из выражения

Q= 0,33 q W3.

Принимаем для трудноразрушаемой породы q = 0,9. Q= 0,33*0,9*0,363 = 0,01 кг.

Задача 2.

По геологическому заданию необходимо, в канаве раз-

рыхлить коренную трудноразрушаемую породу мощностью 0,3

м. Над коренной породой ранее залегали наносы мощностью 1,3м, которые уже удалены из канавы взрывом на выброс.

Нарисуйте расчетную схему и определите глубину заложения и массу одного заряда рыхления, Определите показатель действия взрыва рыхления, если радиус воронки выброса составляет rв =1,2 м.

Определите массу одного заряда рыхления. Решение.

Расчетная схема

Глубина заложения зарядов рыхления равна

Wр=0,9 h.

Мощность слоя породы h для зарядов рыхления принимаем из расчета, что обычно глубину заложения зарядов принимают на 0,1м больше глубины залегания коренных пород с учетом, что порода разрушается не на всю глубину шпура, тогда

h =0,3+0,1=0,4 м.

Таким образом, глубина заложения зарядов рыхления равна

Wр=0,9* 0,4 = 0,36 м.

Показатель действия взрыва рыхления nр определяется из выражения

nр= rр /Wр.

35

Определим радиус воронки рыхления rр графическим путем, вычертив схему в масштабе или по подобию треугольников

rр = 0,28 м.

Таким образом показатель действия взрыва зарядов рыхления равен

n=0,28 / 0,36 = 0,77.

Масса одного заряда рыхления определяется из выражения

Q= 0,33 q W3.

Принимаем для трудноразрушаемой породы q = 0,9. Q= 0,33*0,9*0,363 = 0,01 кг.

Задача 3.

По геологическому заданию необходимо, пройти канаву глубиной 2м и шириной на поверхности 3м. Над коренной породой залегают трудноразрушаемые наносы мощностью 1,5 м, которые необходимо удалить из канавы взрывом на выброс.

Нарисуйте расчетную схему и определите массу зарядов выброса, если все заряды размещены в 8 шпурах.

Решение.

Расчетная схема

Масса одного заряда выброса определяется из выражения

Q=qW3 (0.4+0.6 n2).

Общая масса составит

Qобщ= 8* Q. W=0,9 h=0.9*1.5=1.35м.

Для трудноразрушаемых пород принимаем q=0,6 кг/м3. Поскольку размеры канавы на поверхности заданы, то при-

нимаем для зарядов выброса

n= r /W= 3 / 1,35 =2,2.

Тогда масса зарядов выброса будет равна

Qобщ=8*0,6*1,353 (0,4+0,6 2,22) =37 кг.

Если ширина канавы на поверхности не задана, то показатель действия взрыва принимается самостоятельно. Для зарядов выброса принимается n= 1-3.

36

Задача 4.

Из канавы глубиной 2,0 м проводимой взрывом на выброс необходимо выбросить породу влево (вправо). Нарисовать расчетную схему, и определить л.н.с. по которой продукты взрыва будут отбрасывать породу влево, если расстояние между радами шпуров 1,7 м.

Решение.

Принимаем решение расположить заряды в два ряда на одной глубине.

Вначале необходимо задать значения показателей взрыва зарядов первого и второго рядов.

Известно, что для зарядов 1 ряда необходимо принять n1=1- 1,5, а для зарядов 2 ряда n2=2-2,5.

Принимаем для расчетов n1=1, а n2=2.

Затем определяем для каждого ряда линию наименьшего со-

противления W1 и W2 .

Т.к . заряды располагаются на одной глубине, то W1 = W2 = 0,9*2 = 1,8 м.

Подсчитываем радиусы обеих воронок.

r1 = n1* W1 = 1*1,8 = 1,8 м.

r2 = n2* W2 = 2*1,8 =3,6 м.

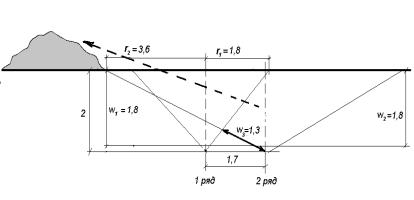

В масштабе рисуем обе воронки.

Из чертежа определяем W3 = 1,3м.Вывод: Отброс породы в левую сторону возможен т.к. W3 меньше W1 и W2 и порода будет перемещаться по линии наименьшего сопротивления т.е. по

37

W3.Если по условию задачи необходимо выбросить породу вправо, то заряды 1 и 2-го рядов меняются местами, т.е. заряды 1-го ряда размещаются справа и взрываются первыми.

Задача 5.

Определить можно ли в забое шириной 4,3м разместить клиновой вруб, если глубина врубовых шпуров lвр =1,4м, расстояние между забоями шпуров адон = 0,3 м, угол наклона шпуров 450.

Решение.

В масштабе вычерчивается горизонтальная проекция выработки шириной 4,3 и указывается осевая линия.

Указывается линия забоев врубовых шпуров lвр.=1,4м. (рис,

а)

На этой линии от осевой линии откладываются две точки по заданному значению адон =0,3м.

Из этих точек под заданным углом наклона проводятся линии врубовых шпуров (1,4м).

Продлевается линия направления шпуров, указывается место расположения перфоратора и рабочего.

Делается вывод о возможности размещения заданного вруба, если в выработке можно разместить буровое оборудование (бур, перфоратор и проходчика).

Вывод: В данной выработке на линии продолжения шпура можно разместить бур, перфоратор и проходчика, таким обра-

38

зом можно пробурить шпуры для клинового вруба.

Задача 6.

Определить можно ли в забое шириной 4,3м разместить клиновой вруб, если глубина врубовых шпуров lвр =2,0м, расстояние между забоями шпуров адон = 0,3 м, угол наклона шпуров 450.

Решение.

В масштабе вычерчивается горизонтальная проекция выработки шириной 4,3 и указывается осевая линия.

Указывается линия забоев врубовых шпуров lвр.=2м. (рис, б задачи 18)

На этой линии от осевой линии откладываются две точки по заданному значению адон =0,3м.

Из этих точек под заданным углом наклона проводятся линии врубовых шпуров (2,0м).

Продлевается линия направления шпуров, указывается место расположения перфоратора и рабочего.

Делается вывод о возможности размещения заданного вруба, если в выработке можно разместить буровое оборудование.

Вывод: В данной выработке нельзя разместить бур, перфоратор и проходчика, т.к. ширины выработки недостаточно и проходчик с перфоратором оказываются за пределами выработки, т.е. пробурить шпуры для клинового вруба нельзя.

Задача 7.

Необходимо с помощью ДШ пройти взрывом на выброс канаву глубиной 2,3м в трудноразрушаемых породах с помощью рассыпных зарядов диаметром 45мм размещенных в шпурах. Шпуры заполнены рассыпным ВВ на 2/3 глубины.

Нарисовать расчетную схему. Определить необходимую длину ДШ для взрыва одного шпурового заряда и массу шпурового заряда. Показатель действия взрыва выбрать самостоятельно.

Решение.

Определяется длина шпурового заряда.

ВВ заполняет шпур на 2/3 от его глубины, т.е. длина шпурового заряда (2.3м : 3 части) 2 части = 1,52м.

Выбирается конструкция шпурового заряда.

39

Т.к. ВВ рассыпное, то патроны-боевики не изготавливаем, а на ДШ завязываем узлы через 0,5м каждый.

Располагаем первый узел на расстоянии примерно 0,2м от забоя шпура, чтобы узел не касался забоя. Тогда нам понадобится

(1,52 – 0,2) / 0,5 = 2,6 узла. Принимаем 3 узла.

Определяется необходимая длина отрезка ДШ с

учетом, что на один узел необходимо примерно 0,1м ДШ.

Из шпура должен выходить отрезок ДШ равный 1- 1,5м. Принимаем 1,5м.

Принимаем, что конец ДШ касается забоя.

Тогда длина отрезка ДШ равна

lДШ = 2,3 + (3узла*0,1) + 1,5 = 4,1м.

Масса одного заряда выброса определяется из выражения

Q=qW3 (0.4+0.6 n2). W=0,9 h=0.9*2.3=2.07м.

Для трудноразрушаемых пород принимаем q=0,6 кг/м3.

Поскольку размеры канавы на поверхности не заданы, то принимаем для зарядов выброса n=2.

Тогда масса зарядов выброса будет равна

Qобщ=0,6*2,073 (0,4+0,6 22) = 27,66 кг.

Задача 8.

По геологическому заданию необходимо, из канавы до глубины 1,5 м выбросить (разрыхлить) трудноразрушаемую

(легкоразрушаемую) породу. Нарисуйте расчетную схему и определите ширину канавы на поверхности после окончания работ.

Решение.

Ширина канавы на поверхности определяется из выражения n = r / W.

Откуда r = n W

W=0,9 h=0.9*1.5=1.35м.

40
