2.2. Установить норму общей освещенности

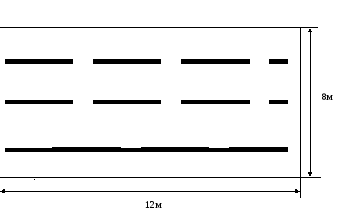

Выбрать тип и мощность лампы и тип светильника. Рассчитать количество ламп и светильников для общей освещенности. Вычертить схему расположения светильников в помещении.
Исходные данные:
Помещение для ремонта и монтажа шин. Размеры помещения 12Х8Х4
Коэффициент отражения стен, потолка, % 70; 50.
Решение:
Отношение расстояния между светильниками при параллельном их размещении и высотой подвеса:
LC = HH ∙ 1,4 = 3 ∙ 1,4 = 4,2 м. (1)
Вычислим индекс (показатель) помещения:
(2)
где S – площадь помещения
HP – высота подвеса, 3м.
L – длина помещения
Β – ширина помещения
Н – высота помещения.
S = H ∙ L∙ B = 12 ∙ 8 ∙ 4 = 384 м3 (3)
Выбираем тип светильника ЛЦ.
При SС = 70%, SП = 50%, НР = 3м – коэффициент использования светового потока равен 50%.
Рассчитываем световой поток лампы:
ФЛ
=
(4)
где ФЛ – световой поток лампы;
Е – минимальная нормируемая освещенность – 150 мм;
S – площадь помещения, 96 м2;
К – коэффициент запаса, 1,5;
Z – поправочный коэффициент, 1,1-1,2;
ή – коэффициент использования светового потока, 0,62;
N – число ламп в помещении в светильнике.
Найдем мощность ламп:
(5)
где F – площадь помещения, 96 м2;
αО - удельная мощность осветительной нагрузки, 13-20 Вт/м2.
W = 96∙15 = 1440 Вт.
Вычислим количество ламп:
ПЛ
=
(6)
где РЛ – мощность одной лампы.
ПЛ
=
ламп.
ФЛ
=
лм.
По таблице подбираем подходящую по световому потоку, не отличающуюся более 20% от расчетного значения ЛХБ; у которой световой поток:
номинальный – 1320 лм
не менее – 1150 лм.
2.3. Расчет вентиляции
Рассчитать количество воздуха для проветривания гаража при условии выезда в наиболее напряжённый период следующих машин ЗИЛ- 130-3шт, Урал-4 шт, МАЗ-509-3шт. В гараже постоянно работает обслуживающий персонал.
Решение;
Рабочий обьём цилиндров двигателей автомобилей равен ЗИЛ-130 -6л, Урал-7л, МАЗ-509-11,15л.
Определяем расход топлива при работе карбюраторных двигателей по формуле Б =0,6+0,8V
Для ЗИЛ-130 Б =0,6+0,8 ∙ 6 =5,4 кг/ч;
Для Урала Б =0,6+0,8 ∙ 7 =6,2кг/ч.
Определяем количество вредностей от машин с карбюраторным двигателем
ЗИЛ G =15БР/100 =15 ∙5,4 ∙ 6/100 =4,86кг/ч;
Урал G =15 ∙ 6,2 ∙ 6 /100 =кг/ч.
Определяем количество вредностей при работе двигателя МАЗ -509
Окиси азота
Gсо =(160+13,5V)Рсо/100 = (160+13,5 ∙11,15) ∙0,054/100 =0,17кг/ч;
Gок.аз = (160+13,5 ∙11,15) ∙0,669/100 =2,07кг/ч;
Gальд = (160+13,5 ∙11,15) ∙0,017/100 =0,11кг/ч.
Принимаем продолжительность работы двигателя при выезде 5мин
Предельно допустимые концентрации согласно ГОСТ12.1.005-76:окислы азота ПДК=5кг/ м3 ; альдегиды ПДК=0,2мг/ м3 ;окись углерода ПДК=200мг/ м3
Приняв содержание вредности в поступающем в помещении воздухе Спост=0 и зная, что время работы всех машин при выезде равно5мин.,определяем количество воздуха:
Lг=106t/Спдк20(G1n1+G2n2)+ 106 /20 ∙tn(Gco/Cпдк со +Gок.аз./Спдк ок.аз. +Gальд./Спдк альд.) =106∙5/200∙20∙(4,36∙3+5,58∙4)+ 106/20∙5∙3(0,17/200+2,07/5+0,11/0,2) =46125+723637,5 =769762,5 м3/ч.
