3. Экспериментальная часть а. Содержание работы

1. Определить весовую концентрацию вредных газов и паров (табл. 2) по варианту, указанному преподавателем, в камере, имитирующей рабочую зону промышленного помещения.

2. Рассчитать процентную (по объему) концентрацию анализируемого газа (%) по формуле 1 (А и Б).

3. Сравнить полученные результаты с санитарными и противопожарными нормами. ГОСТ 12.1.005-88, ГОСТ 12.1.010-76, ГОСТ 12.1.004-85.

4. Результаты измерений, вычислений и данных норм записать в таблицу (табл. 3).

Б. Порядок выполнения работы

1. Подготовить индикаторные трубки для анализа определенных паров и газов.

Для приготовления индикаторной трубки необходимо взять ЗИП (набор принадлежностей) с запасом индикаторных порошков, а также принадлежности, а именно: стеклянные трубочки, гигроскопическую вату,

11

Таблица 1

№ п/п	Наименование газа (пара)	Объем просасываемого воздуха	Количество просасываний воздуха через индикаторную трубку	Цвет индикаторного порошка		Фактическая концентрация исследуемого газа в воздухе, мг/м3	Предельно допустимая концентрация газа по ГОСТ 12.1.005-76, мг/м3	Фактическая концентрация исследуемого газа, выраженная в объеме, %	Концентрацион-ные пределы воспламенения в объемных процентах, %
				До анализа	После анализа				Нижний предел, %	Верхний предел, %
1	2	3	4	5	6	7	8	9	10	11

Таблица 2

Наименование исследуемых материалов	№ вариантов
	1	2	3	4	5	6	7	8	9
	Бензин	Бензол	Ацетон	Хлор	Керосин	Аммиак	Этиловый спирт	Толуол

10

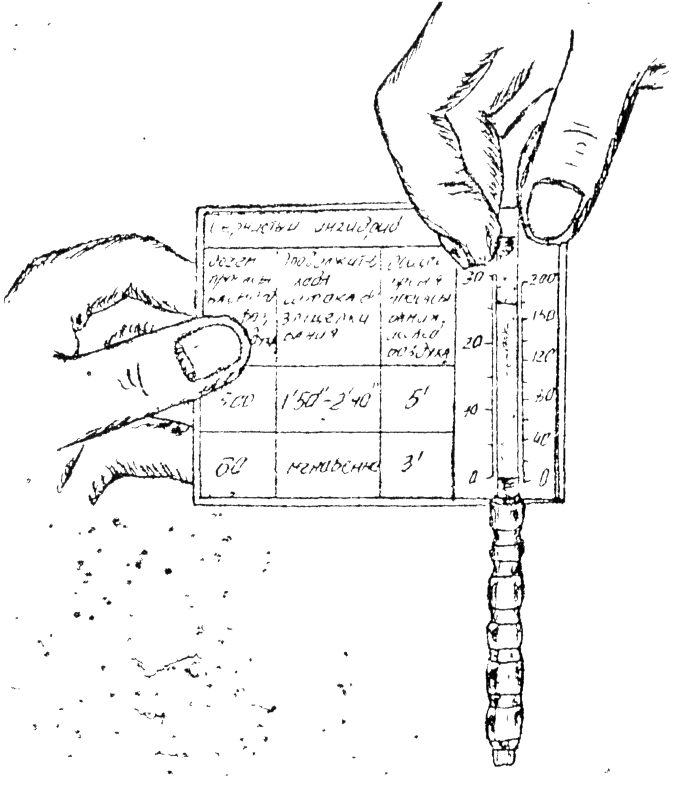

Рис. 4

Замер концентрации

вредных газов

(паров) в воздухе

по шкале с фильтрующим

патроном.

7

стержень стальной длиной 81-82 мм, штырьки, воронки стеклянные с оттянутым концом, шаблон.

В один из концов стеклянной трубки (1) (рис.3) вставляют стальной стержень (4), в противоположный конец трубки вкладывают прослойку гигроскопической ваты (3) толщиной 2-2,5 мм. Прослойка ваты большей толщины не допускается, так как вызывает увеличение сопротивления трубки и укорачивания окрашенного столбика при анализе.

2. Затем вынимают стержень и через воронку с оттянутым концом (6) индикаторный порошок из ампулы (2) насыпают до края в открытый конец трубки.

3. Постукивая стержнем о стенку трубки, достигают уплотнения порошка, после чего сверху столбика накладывают такую же прослойку ваты (гигроскопической).

4. Плохое уплотнение содержимого трубки ведет к увеличению длины окрашенного столбика и размытости его границ. Длина уплотненного столбика порошка в трубке должна составлять 60-70 мм. Расстояние от тампонов до свободного конца трубки не должно превышать 5 мм.

5. Правильность наполнения трубки и уплотнения столбиками порошка контролируется временем защелкивания штока при проведении анализа (времени хода штока от нижнего отверстия в канаве штока до верхнего - щелчок). Если время защелкивания меньше указанного (приложение 1), то столбик порошка в трубке уплотнен слабо, и наоборот.

Приготовление индикаторных трубок должно производиться в сухом хорошо вентилируемом помещении.

6. Подготовить фильтрующий патрон.

Фильтрующий патрон приготовляют следующим образом: в узкий конец стеклянной трубки (рис.4), служащей для приготовления патронов, вкладывают неплотный тампон из гигроскопической ваты (5) толщиной 5 мм и надевают заглушку (7). Фильтрующий патрон готовит лаборант.

7. Подготовить газовую камеру для проведения анализа, для чего взять предназначенный для анализов материал, набрать в пипетку и накапать в бюретку 5 - 6 капель, поставить бюретку в газовую камеру и плотно задвинуть крышку последней. Для образования паров необходимо время 6 - 7 минут.

Наименование исследуемого материала − газа (пара) записать в графу 2 (табл. 1).

8

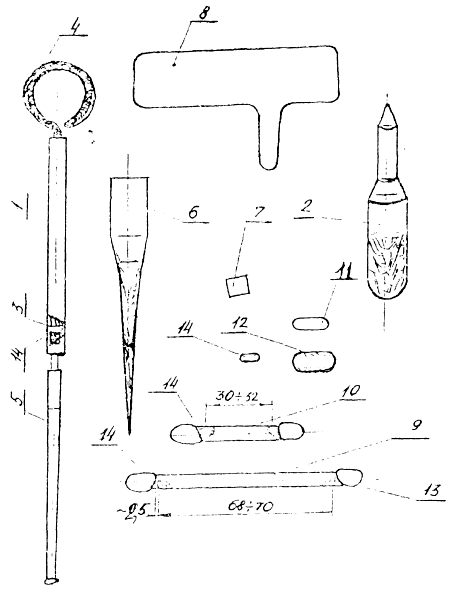

1 - стеклянная трубка; 2 - ампула с индикаторным порошком; 3 - прослойка из гигроскопической ваты; 4 - стержень диаметром 2,2-2,3; 5 - штырек; 6 - воронка с оттянутым концом; 7 - пластинка из фольги; 8 - шаблон для приготовления пыжей; 9 - снаряженная индикаторная трубка; 10 - снаряженная малая трубка; 11 - заглушкадиаметром 5; 12 - заглушка диаметром 8; 13 - сургучная головка; 14 - пыж.

Рис.3

8. По условиям анализа выбрать соответствующий шток, вставить во втулку газоанализатора, отвести стопор и нажимать шток до тех пор, пока стопор автоматически зафиксирует шток в верхнем углублении канавки. Объем просасываемого воздуха в соответствии с отметкой на штоке записать в графу 3 (табл.1).

9. Приготовленную для анализа индикаторную трубку соединить одним концом с резиновой трубкой сильфона, а другой конец индикаторной трубки присоединить на стык (с помощью отрезка резиновой трубки) к узкому концу фильтрующего патрона, который вместе с индикаторной

9

трубкой закрепляют на подставке прибора и подвижной планке таким образом, чтобы граница порошка в трубке, находящейся в канавке рядом со шкалой, совпадала с уровнем нулевого деления шкалы. Второй конец фильтрующего патрона (более широкий) соединяют с резиновым шлангом, направленным в газовую камеру.

10. Отвести стопор, удерживая головку штока ладонью, и как только шток начнет двигаться, стопор отпустить. С этого момента загазованный воздух будет просасываться через индикаторную трубку.

11. После прекращения движения штока выдержать некоторую паузу. Общее время просасывания исследуемого воздуха взять из паспортных данных прибора (приложение 1).

12. По верхней границе окрашенного в трубке порошка на соответствующей шкале зафиксировать концентрацию исследуемых паров или газов в камере, написав результаты в графу 7 (табл. 1), мг/м³.

13. Сравнить цвет порошка в индикаторной трубке с соответствующим цветом в характеристике (приложение 1), записав его в графы 5, 6 табл. 1.

14. Значение предельно допустимой концентрации газов (пара) взять из ГОСТ 12.1.005-76 из приложения 3, записав его в протокол 1. Дать заключение.

15. Рассчитать объемную концентрацию данного газа (пара) по формулам 1 и 2.

16. Найти значения нижнего и верхнего концентрационного предела воспламенения (приложение 1) для данного газа, сравнить с замеренной объемной концентрацией и сделать заключение.

Составить отчет по работе и дать вывод.

Поглотительный патрон

1 - наполнители патрона; 2 - штырек; 3 - воронка; 4 - патрон стеклянный; 5 - тампон из гигроскопической ваты; 6 - заглушка диаметром 8 мм; 7 - заглушка диаметром 5 мм; 8 - резиновая трубка 3x1,25; 9 - резиновая трубка 6x1,25.
