Курсовая работа по теор.мех-ки / задание№ 2

Задание 2

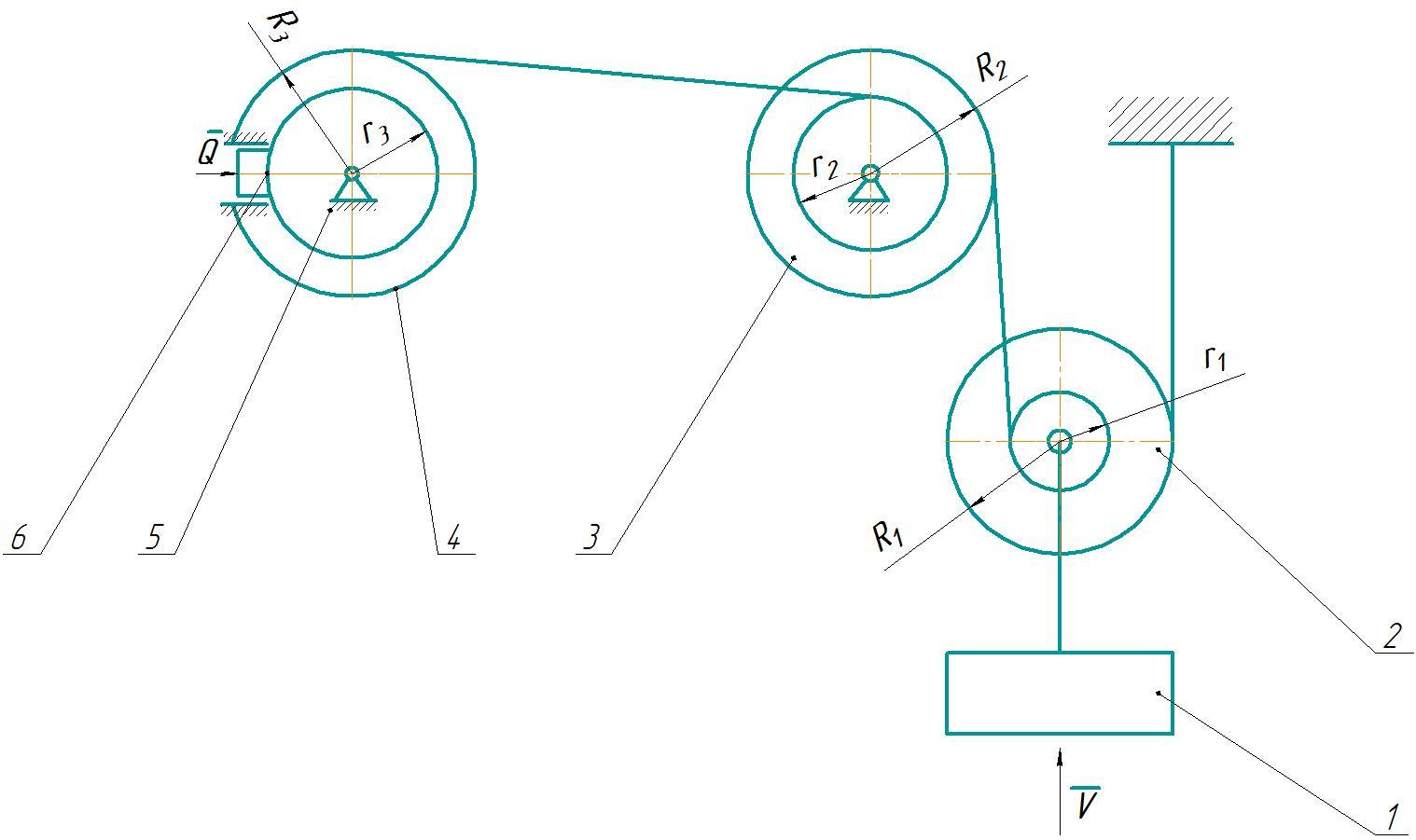

Рис.2. 1 – груз; 2 – ступенчатый подвижный блок ,3 – ступенчатый неподвижный блок; 4 – барабан; 5 – тормозной шкив; 6 – тормозная колодка; V – скорость подъема груза; Q – усилие прижатия колодок к шкиву

Рис.2а. Схема барабана с торомозной системой

Блоки 2 и 3 считать сплошными однородными цилиндрами с радиусами инерции i, а массу барабана 4 и тормозного шкива 5 считать равномерно распределенной по ободу.

Параметры

Варианты

1

2

3

4

5

6

7

8

9

0

Масса груза, m₁ т

3,5

3,0

4,0

4,5

6,0

2,5

3,4

4,2

3,2

2,8

Скорость подъема груза, м/с

1,2

0,8

0,8

0,9

0,7

1,2

1,3

1,3

1,1

1,2

Радиусы блоков и барабана, мм:

r₁

100

90

80

75

120

70

85

95

105

110

R₁

150

160

120

100

150

180

125

145

190

160

r₂

150

150

150

140

140

140

160

160

160

150

R₂

200

250

240

200

280

240

180

210

280

230

r₃

100

90

80

75

120

70

85

95

105

110

R₃

200

200

200

180

180

180

200

200

200

180

Радиусы инерций ступен-чатых блоков 2 и 3, мм

i₂

175

200

190

170

210

190

170

185

235

190

i₃

150

145

140

127

200

125

142

150

152

145

Массы блоков и барабана, кг:

m₂

55

30

30

40

35

45

40

50

50

45

m₃

40

25

35

30

40

25

40

35

36

35

m₄

60

65

60

65

70

75

80

75

65

68

m₅

45

45

50

40

50

55

62

64

40

45

Длина барабана, а, м

1,0

1,1

1,2

0,9

0,8

1,2

1,1

0,7

0,8

1,2

Расстояние между опорами, м

L

1,4

1,4

1,5

1,2

1,2

1,5

1,4

1,1

1,2

1,5

L₁

0,6

0,7

0,7

0,57

0,5

0,74

0,7

0,5

0,5

0,7

L₂

0,4

0,6

0,4

0,4

0,3

0,4

0,5

0,2

0,3

0,2

b

0,1

0,15

0,1

0,12

0,1

0,14

0,1

0,1

0,1

0,1

Коэффициент трения, f

0,20

0,24

0,30

0,32

0,4

0,25

0,3

0,4

0,3

0,22
