5.2.2 Визначення розміру і площі зон руйнувань в осередку землетрусу

Розв’язування завдання з находження розмірів зон зазначеної інтенсивності також здійснюють за допомогою вище наведених співвідношень (як у завданні 7.2.1).

Приклад за завданням: Визначити відстань(радіус) від центру землетрусу на якій будуть спостерігатися повні(сильні), середні(слабкі) руйнування та їх площу. Максимальна магнітуда землетрусу 9 балів, глибина гіпоцентру 64 км.

Розв’язування: На межі осередку землетрусу(там, де руйнування практично відсутні) інтенсивність землетрусу менше 5 балів. Знайдемо, на якої відстані від епіцентру землетрусу буде інтенсивність 5 балів

На відстані R інтенсивність землетрусу: I_R = 1.5М - 3.5 lg+ 3 (балів),

тоді R = == 279.94 км

На межі повних та сильних руйнувань інтенсивність 7 балів, тоді радіус:

R = == 107.61 км

Площа зони повних руйнувань: S =  R² = 36361км²

Висновок: В радіусі 107.6 км. усі будинки та споруди отримають сильні або повні руйнування.

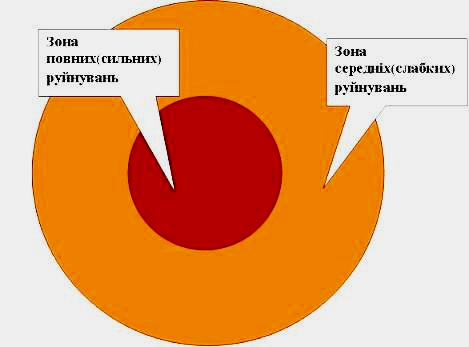

Рисунок 5.2 – Зони руйнувань в осередку землетрусу

5.2.3 Визначення ступеню руйнувань окремих будинків і споруд за землетрусу певної інтенсивності

Руйнування будинків, споруд та інших об’єктів у випадку землетрусу залежить від інтенсивності енергії землетрусу на поверхні землі. Ступень руйнування визначають за таблицею 5.3

Таблиця 5.3 – Ступені руйнування елементів об’єкту залежно від інтенсивності землетрусу

№ пп	Характеристика будинків і споруд	Руйнування залежно від інтенсивності, балів
		слабкі	середні			великі		повні
1	2	3		4	5		6
1	Масивні промислові будинки з металевим каркасом і крановим обладнанням вантажністю 25 – 50 т.	V11 - V111		V111- 1Х	1Х – Х		Х – Х11
2	Будинки з легким металевим каркасом і без каркасної конструкції	V1 – V11		V11 – V111	V11 – 1Х		1Х – Х11
1	Продовження таблиці 5.3 2	3		4	5		6
3	Промислові будинки з металевим каркасом і бетонним заповненням з площею скління 30%	V1 – V11		V11 – V111	V11 – 1Х		1Х – Х
4	Промислові будинки з металевим каркасом і суцільним крихким заповненням стін і покрівлі	V1 – V11		V11 – V111	V11 – 1Х		1Х – Х
5	Будинки із збірного залізобетону	V1 –V11		V11 –V111	–		V111 – Х1
6	Цегляні без каркасні виробничо – допоміжні будинки з перекриттям із залізобетонних збірних елементів одно і багатоповерхові	V1 – V11		V11 – V111	V11 – 1Х		1Х – Х1
7	Такі ж з перекриттям з дерев’яних елементів одно - і багатоповерхові	V1		V1 – V11	V11 – V111		більш V111
8	Адміністративні багатоповерхові будинки з металевим або залізобетонним каркасом	V11 V111		V111- 1Х	1Х – Х		Х – Х1
9	Цегляні малоповерхові будинки (1–2 поверхи)	V1		V1 – V11	V11 – V111		V111 –1Х
10	Цегляні багатоповерхові будинки (3 поверхи і більш)	V1		V1 – V11	V11 – V111		V111 –1Х
11	Складські цегляні будинки	V – V1		V1 – V111	V11 – 1Х		1Х – Х
12	Трубопроводи на металевих або залізобетонних естакадах	V11 V111		V111- 1Х	1Х – Х		-

За відсутності у таблиці окремих видів будинків і споруд, ступінь їх руйнування можливо визначити за таблицею ступенів руйнування елементів об’єкту при різних значеннях надмірного тиску повітряної хвилі ΔP,кПа (додаток Б1). При використанні таблиці орієнтовно можна приймати наступні значення надмірного тиску залежно від інтенсивності землетрусу I (у балах):

Таблиця 5.4 Відповідність інтенсивності землетрусу величіні надмірного тиску

Інтенсивність, I в балах	V	V1	V11	V111	1X	X	X1
Значення надмірного тиску, кПа	10	20	30	40	50	60	70

Приклад за завданням: Об’єкт розташований у місцевості, де можливі землетруси інтенсивністю V111 балів. Визначить можливу ступінь руйнування об’єкту за землетрусу максимальної інтенсивності.

Характеристика об’єкту:

• Виробничі цехи – 5 шт. – промислові будинки з металевим каркасом і бетонним заповненням стін.

• Складські приміщення - 4 шт. – цегляні малоповерхові будинки.

• Адміністративні будинки - 1 шт. - 4х поверхова будівля з залізобетонним каркасом.

• Захисні споруди: сховища 111кл. – 2 шт.; сховища V кл. – 1 шт.

• Сховище ПММ напівзаглибленного типу .

• Мережі комунального господарства – на металевих естакадах.

Розв’язування:

1) За таблицею 7.4 визначаємо величину надлишкового тиску, яка відповідає інтенсивності землетрусу V111 балів. Отримаємо:  Р = 40 кПа.

2) За величиною інтенсивності визначаємо ступень руйнування тих будівель, які є в таблиці 5.3:

• Виробничі цехи – 5 шт. отримують середні або великі руйнування.

• Складські приміщення – 4 шт. також отримують середні або великі руйнування.

• Адміністративний будинок - 1 шт. отримує слабкі або середні руйнування.

3) За величиною надмірного тиску (додаток Б1) визначаємо руйнування інших будівель і споруд за надлишкового тиску 40кПа:

• Захисні сховища 111кл. 2 шт. та сховище V кл. не отримують руйнувань.

• Сховище ПММ отримує слабкі руйнування.

• Мережі комунального господарства – руйнування середні і сильні.

З урахуванням того, що більшість споруд об’єкту отримує середні або сильні руйнування (90 %) робимо висновок, що об’єкт отримує сильний ступінь руйнування.
