Найти достаточно широкие, прямые и без сучков доски для изготовления ступенчатых косоуров довольно трудно, поэтому существует другое конструктивное решение. Поверх косоура устанавливаются дополнительные деревянные элементы — кобылки, на которых в свою очередь крепятся детали ступеней. Кобылки могут иметь треугольную форму и устанавливаться прямо на верхнюю продольную кромку косоура. Крепление кобылок на косоурах осуществляется при помощи шкантов, которые устанавливаются в заранее выбранные в прилегающих элементах пазы. Шканты фиксируются в пазах с помощью клея.
Проступи и подступёнки лучше соединять шурупами и клеем, поскольку гвоздевое соединение со временем ослабевает.

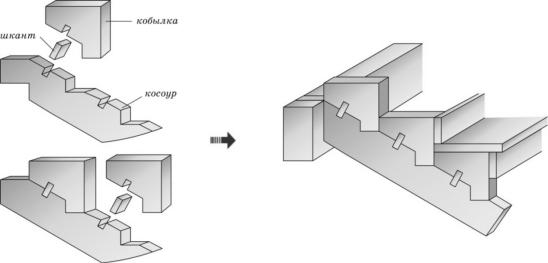

Рисунок 5.7 Косоур с кобылками
6. Лестницы на стальных косоурах
Конструкции лестниц из мелкоштучных элементов - отдельных железобетонных ступеней, площадок, балок и косоуров.
Возможны два варианта устройства лестницы из сборных железобетонных ступеней: с фризовыми ступенями и без них. Применение фризовых ступеней делает лестничные площадки прямоугольными. Сами фризовые ступени (верхняя и нижняя) становятся частью площадки, то есть ширина лестничной площадки должна рассчитываться вместе с шириной проступи фризовых ступеней. В лестницах без фризовых ступеней верхняя ступень тоже становится элементом площадки, что придает ей Г-образную форму. Кроме того, сама лестница становится длиннее, чем лестница с фризовыми ступенями. Это получается за счет того, что в лестницу той же высоты и уклона приходится добавлять ступеньку. Если этого не сделать, то толщина лестничных площадок должна быть равна высоте подступёнка, а это не менее 140–170 мм. Площадки в конструкциях лестниц, как правило, изготавливаются из монолитного бетона и заливать их столь толстыми, не всегда оправдано — большой объем бетона утяжеляет площадку, требует усиленного армирования и мощных подплощадочных балок. Легче добавить в лестничные марши по ступеньке, а площадку сделать толщиной 80–100 мм.
Косоуры лестниц изготавливаются из двутавровых или швеллерных балок. При использовании косоуров с двумя перегибами на балках предварительно вырезаются клинья либо изготавливаются короткие заготовки. Балки нагреваются, загибаются и свари-
13
ваются. На место стыкования дополнительно приваривается пластина из стального листа. Она увеличивает длину сварного шва и делает узел крепче.
Рисунок 6.1 Лестницы из сборных железобетонных ступеней по стальным косоурам
Марши лестниц делают из сборных железобетонных ступеней (массивных сплошных или облегчённых пустотелых), реже из естественных камней твёрдых пород. Чаще всего применяются стандартные железобетонные наборные ступени 310х140, 300х150, 290х160, 280х170 мм, длиной 1100, 1200, 1400 мм. Такие ступени весят порядка 60–80 кг, так что с их укладкой могут справиться два человека. Ступени укладываются снизу вверх, одна к другой, и удерживаются за счет специальных пазов в нижней части ступени и собственного веса. На край ступени кельмой набрасывается цементно-песчаный раствор и укладывается следующая ступень. В нижней части ступени имеется закладная деталь, которой они привариваются к косоурам. Впоследствии ступени могут быть обли-
14
цованы мраморными или гранитными проступями. В этом случае толщина проступей должна быть учтена при выборе высоты заливки лестничных площадок.
Лестничные площадки выполняются на месте строительства из монолитного железобетона либо их собирают из готовых железобетонных плит, укладываемых на подплощадочные балки. Площадки из монолитного бетона обычно армируются арматурной сеткой, связанной из рифленых стержней диаметром не менее 10 мм и шагом стержней в обоих направлениях не более 200 мм. Нижний слой бетона (20 мм), который необходим для защиты арматуры от коррозии, формируется установкой вертикальных хомутов.
7. Элементы лестниц железобетонные и бетонные по СТБ 1169-99 (изм.1)
Классификация В зависимости от назначения и конструктивного решения элементы лестниц подразде-
ляются на следующие типы:
-лестничные марши (далее - марши): ЛМ - плоские без фризовых ступеней; ЛМФ - ребристые с фризовыми ступенями; ЛМП - ребристые с полуплощадками;
-лестничные площадки (далее - площадки): 1ЛП - плоские для маршей типа ЛМ; 2ЛП - ребристые для маршей типа ЛМ; ЛПФ - ребристые для маршей типа ЛМФ;
ЛПП - ребристые площадки и полуплощадки для маршей типа ЛМП;
-накладные проступи (далеепроступи):
1ЛН - для укладки на нижние и рядовые ступени маршей; 2ЛНдля укладки на площадки и верхние ступени маршей; - ступени:
ЛС - основная; ЛСВ - верхняя фризовая;
ЛСП - площадочный вкладыш; ЛСН - нижняя фризовая; ЛСС - плоская для сквозных маршей.
Ступени высотой 125, 145 мм предназначаются для лестниц с уклоном 1:2, а высотой 143, 168 мм - с уклоном 1:1,5(для подвальных, чердачных и других служебных лестниц).
Элементы лестниц, при необходимости, изготовляют в двух вариантах исполнения: правом и левом – для лестниц с подъемом соответственно против часовой и по часовой стрелке.
Элементы лестниц следует обозначать марками в соответствии с требованиями ГОСТ
23009.
Марка элементов лестниц состоит из буквенно-цифровых групп, разделенных дефисами.
Первая группа содержит обозначение типа элемента лестницы, габаритные размеры элемента лестниц (значения которых округляют до целого числа). Для площадок и маршей указывают длину и ширину, для маршей дополнительно указывают координационную высоту марша (высоту вертикальной проекции), длину маршей типа ЛМП без нижней по-
15
луплощадки указывают в марке, равной длинеосновного марша этого типа (с двумя полуплощадками) в дециметрах. Для накладных проступей – длину в дециметрах, ширину в сантиметрах. Для ступеней– длину ступени или ширину лестничного марша (для ступеней типа ЛСВ) в дециметрах, а для ступеней высотой 143 мм или 168 мм– их высоту в сантиметрах. Для конечных площадок и проступей, укладываемых на верхние конечные ступени маршей, первую группу дополняют строчной буквой «в».
Вовторойгруппеуказывают:
-для маршей, площадок – расчетную временную нагрузку, обозначаемую цифрами: 4
-при нагрузке 3,5 кПа, 5- при нагрузке 4,7 кПа;
-для маршей, площадок и ступеней, изготовляемых из легкого бетона,- вид бетона, обозначаемый прописной буквой «Л»;
-для ступеней, изготовляемых из плотного силикатного бетона,- «С»;
-для бетонных неармированных основных ступеней (типа ЛС) - прописную букву «Б»;
-для проступей - левое исполнение и вид отделки верхней лицевой поверхности.
Втретьейгруппеуказывают:
-для маршей и площадок – левое исполнение и вид отделки верхней лицевой поверхности;
для площадок – наличие опорных консолей (при необходимости), отверстий для мусоропроводов и усиления узла для опирания маршей, обозначаемое соответственно строчными буквами «к», «м» и «у»,
для маршей типа ЛМП цифрами обозначают: 1– марш с верхней удлиненной полуплощадкой, 2 –марш с нижней удлиненной полуплощадкой, 3 – марш без нижней полуплощадки;
-для ступеней (или во второй группе в случае, если обозначения характеристик ступеней, приведенных в этой группе марки, отсутствуют) указывают наличие в ступени закладных изделий или гнезд, обозначаемых арабскими цифрами 1; 2 и т.д.
Виды отделки верхней лицевой поверхности марша, площадки, проступи обозначают следующими прописными буквами (за исключением гладкой бетонной поверхности из тяжелого бетона на обычном цементе, которую в марке не указывают):
Ш - шлифованная мозаичная поверхность; К - облицованная керамической плиткой;
Г - гладкая поверхность декоративного конструкционного слоя бетона на белом или цветном цементах.
Левоеисполнениеэлементовлестницобозначают строчной буквой «л».
Для элементов лестниц, предназначенных для эксплуатации в среде с агрессивной степенью воздействия на железобетонные конструкции, в марке дополнительно указывают показатель проницаемости бетона согласно СНиП 2 03.11 (Н - нормальной проницаемости, П- пониженной проницаемости, О - особо низкой проницаемости).
Примеры условного обозначения (марки) элементов лестниц при заказе:
1 Марш типа ЛМ, длиной 2720 мм, шириной 1050 мм, высотой вертикальной проекции 1400 мм, под расчетную нагрузку 3,5 кПа, из легкого бетона, с гладкой бетонной поверхностью:
ЛМ27.11.14-4Л СТБ 1169-99.
16
