железобетонный каркас, удовлетворяющий требованиям по прочности и устойчивости.

Рис.6. Каркас из металлических конструкций

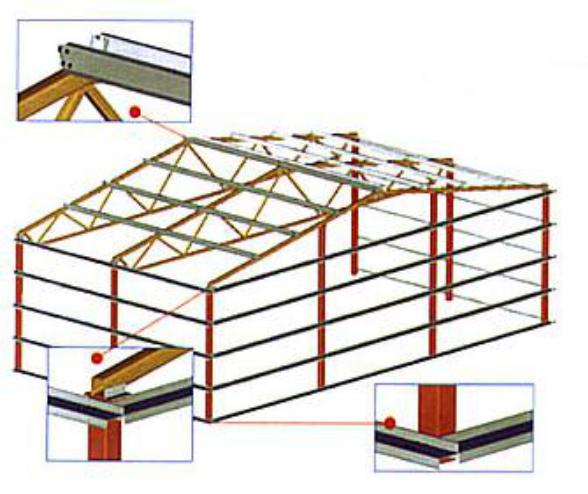

Рис. 7. Металлическая каркасная система из термоэлементов А,Б – конструктивные узлы; В – термопрофиль

Рис. 8. Деревянные дома из бруса

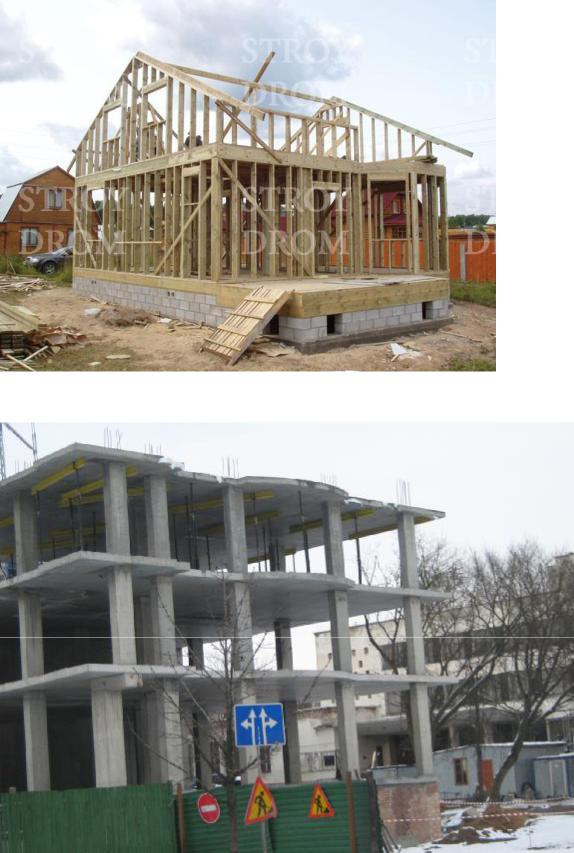

Рис. 9. Деревянные каркасные дома

Рис. 10. Монолитный каркас

Рис. 11. Стены с применением сэндвич-панелей

А - общий вид панели; Б,В – соединения панелей

Рис. 12. Железобетонные стеновые пнаели

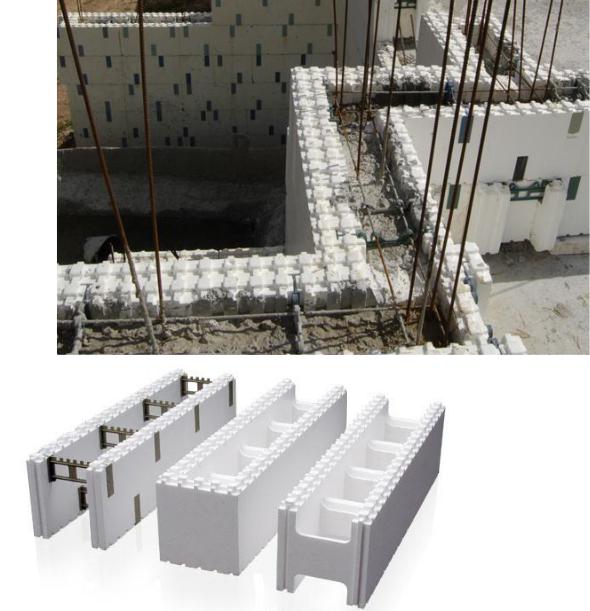

Рис. 13. Элементы несъёмной опалубки (стеновые блоки рядовые и угловые)

1.4. Конструкционные материалы для стен

Лесоматериалы

Как природный материал, древесина обладает как достоинствами, так и недостатками, которые необходимо учитывать при строительстве стен из древесных материалов.

Достоинствами натуральной древесины являются:

∙высокая прочность;

∙низкая звуко- и теплопроводность;

∙высокая морозостойкость;

∙легкость в обработке;

∙простота утилизации;

∙низкий коэффициент температурного линейного расширения.

Кнедостаткам натуральной древесины можно отнести:

∙гигроскопичность (присутствие избыточной влаги в древесине вызывает резкое ухудшение всех ее физико-механических свойств); горючесть;

∙наличие пороков (сучки, трещины, смоляные карманы, и др.).

Долгий и надежный срок службы деревянных домов, прежде всего, зависит от качества исходной древесины (в том числе от района и времени рубки) и от того, насколько качественно высушены древесные материалы. Наибольшее применение в качестве стеновых материалов находят хвойные породы - сосна, ель. Смолистость вышеупомянутых пород обеспечивает хорошую сопротивляемость гниению.

В настоящее время для строительства деревянных домов в основном применяются оцилиндроеанные бревна или брусья (профилированные цельные или клееные) .

Достоинством оцилиндрованного бревна является ровная, округлая форма, поэвопяюшая достичь плотного соединения бревен .

В современных оцилиндрованных бревнах необходимые пазы и чаши имеют математически выверенную форму - в результате венцы из таких бревен имеют минимальные зазоры.

Помимо оцилиндрованного бревна для рубленых домов широкое распространение получил и цельный профилированный брус. Брус изготавливают в заводских условиях из бревна, отпиливая четыре канта и придавая требуемую форму. Для придания брусу большей прочности, меньшей подверженности деформациям и усадки, его изготавливают также клееным из нескольких слоев древесины.

Внутреннюю отделку дома, построенного из клееного бруса, можно осуществлять сразу после монтажа дома.

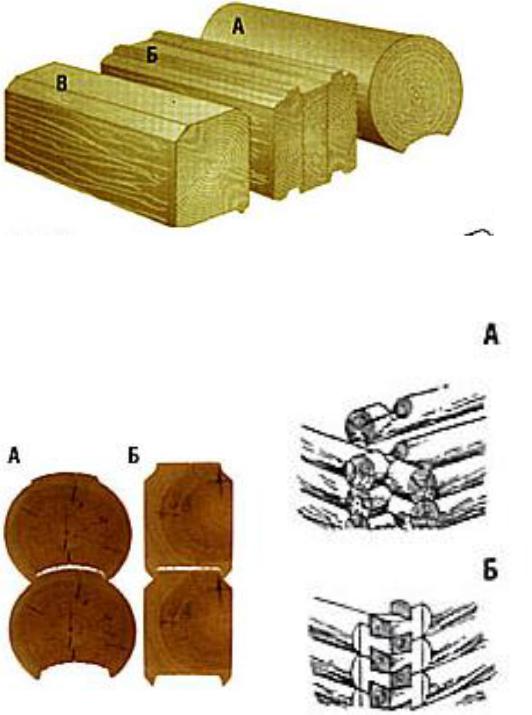

Рис.14. Стеновые материалы из дерева

А - оцилиндрованное бревно; Б – клееный брус; В – профилированный брус

Рис. 15. Прилегание брёвен (А) и Рис. 16. Примеры врубок А- «в обло»

брусьев (Б) по длине (с остатком); Б – «в лапу» (без остатка)

В настоящее время, помимо рубленых домов, все большее распространение получают каркасные дома, в которых несущим элементом является деревянный каркас (из цельной или клееной древесины) .

Пространство между каркасом заполняется эффективным утеплителем и зашивается с внутренней и внешней стороны. Эти конструкции более экономичны, чем рубленые: меньше расход древесины, проще в строительстве, не требуется возведение массивных фундаментов.

За счет увеличения промежутка между внутренними и наружными обшивками каркасные дома без проблем приспосабливаются к новым теплотехническим нормам. Усадка каркасного дома минимальна, поэтому сразу же после строительства дома можно осуществлять внут- реннюю отделку.

Каркасная система является одной из самых гибких строительных систем для индивидуального жилья и небольших общественных зданий с точки зрения возможностей создания богатого разнообразия архитек- турно-планировочных решений.

Разновидностью каркасных домов являются щитовые дома, для возведения которых используются заводского изготовления панели - щиты. Щитовые дома требуют тщательной сборки для обеспечения пространственной жесткости и непродуваемости. Кроме того, данные конструкции требуют монтажных кранов.

Рис. 17. Каркасная стена

1 – внутренний отделочный слой,

2 – стойки каркаса,

3– слой эффективного утеплителя,

4– влаго- ветрозащитная мембрана

по слою обшивки из плитных

материалов, 5 – бруски обрешётки, 6- наружная обшивка,

7– пароизоляция.

Существуют также различные комбинированные системы рубленых и каркасных домов.

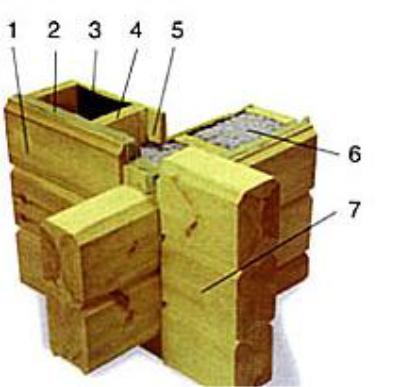

Рис. 18.

Комбинированная система

1-брус,

2-льняная конопатка,

3-строительная

бумага,

4-несущий каркас,

5-вагонка,

6-теплоизоляция

7-клееный брус

Штучные материалы

Штучные материалы могут быть разных размеров и формы, цвета и фактуры, быть полнотелыми или иметь пустоты.

По размеру штучные изделия подразделяются на

∙кирпичи

∙блоки (камни).

Кирпичи бывают одинарные, полуторные. Одинарный кирпич имеет следующие размеры: в длину ("ложок") - 250 мм. в ширину ("тычок") -120 мм, в высоту - 65 мм. Полуторный (утолщенный) кирпич отличается от одинарного размером по высоте, который составляет 88 мм. Изделие большего размера называется блоком (камнем).

По наличию пустот штучные изделия делят на

∙полнотелые

∙пустотелые.

Очень важным показателем для штучных изделий является марка по прочности. Для керамических и силикатных кирпичей (блоков) этот показатель обозначается буквой "М" с цифровым значением. Цифры показывают, какую нагрузку на 1 см2 может выдержать кирпич (блок).

Марку изделия по прочности выбирают в зависимости от расчетных нагрузок.

Для бетонных блоков марка по прочности на сжатие обозначается буквой "В", а марка по средней плотности - буквой "Д".

При выборе кирпича или блока следует обращать внимание и на марку по морозостойкости (обозначаемую буквой "F" с цифровым

значением). Она должна быть выбрана в соответствии с нормативными документами (в зависимости от климатического района строительства).

По составу и способу производства можно выделить несколько

групп:

∙керамические кирпичи и блоки;

∙силикатные кирпичи и блоки;

∙бетонные блоки (из тяжелых бетонов, газо- и пенобегонов,

полистирол бетонов, и т.д.).

Применяются также и местные материалы для производства штучных изделий, например, известняк-ракушечник, различные шлаки, керамзит, и т.д.

По назначению штучные материалы делятся на:

∙рядовые (строительные);

∙лицевые (облицовочные, фасадные, отделочные)

∙специальные, предназначенные для особых условий эксплуатации .

Рядовой кирпич (блок) используется для возведения несущих стен. Его отличают высокие прочностные характеристики, но, в то же время, от него не требуется высокая стойкость к воздействию окружающей среды, потому для наружных стен его можно использовать топько с применением защитно-декоративного покрытия (облицовочных материалов или штукатурных растворов).

Лицевой кирпич (блок) имеет правильную форму, четкие грани, однородную окраску, выдерживает воздействие атмосферных осадков, морозостоек и пригоден для практически всех наружных работ. Часто лицевые кирпичи и камни имеют декоративную поверхность на гранях, выходящих на поверхность фасада. Лицевые кирпичи применяются как для кладки, так и для облицовки наружных и внутренних стен с целью повышения эстетической привлекательности и обеспечения долго- вечности здания.
