1.3.9 Полы. Экспликация полов
В зависимости от назначения помещения принимаются следующие типы полов:
в жилых комнатах дощатый пол толщиной 29мм.
в прихожих и кухнях - из поливинилхлоридного линолеума на тканевой основе (линолеум приклеивается к полу клеем КНЦ).
в ванных комнатах и туалетах - плиточные полы из керамических плиток толщиной 15мм, квадратной формы 200×200мм.
Основные требования к полам
- Сопротивление истиранию.
- Малое теплоусвоение.
- Бесшумность.
Таблица 3. Экспликация полов
Помещения |
Тип пола |
Схема пола |
Элементы пола и их толщина в мм. |
Площадь, м2 |
Жилые комнаты 1 этажей |
Досчатый |
|
Паркет Самонивелирующий р-р 10 мм Цементно-песчаная стяжка-40 Изовер-40, Ж/б плита-220 |
226,3 |
Жилые комнаты 2-5 этажей |
Досчатый |
Доски пола-37 Лага -50 Звукоизоляционная прокладка, Ж/б плита-220 Затирка потолка. |
440,95 | |
Прихожие и кухни 1 этажей |
Линолеум |
|
Линолеум 5 Мастика «Аутокрин» 5 Самонивелируемый р-р 50 Газосиликат 70, Изол-1сл, Ж/б плита 220 |
137,63 |
Прихожие и кухни 2-5 этажей |
Линолеум |
|
Линолеум, Цементно-песчаная стяжка-70, Ж/б плита-220,
|
398,17 |

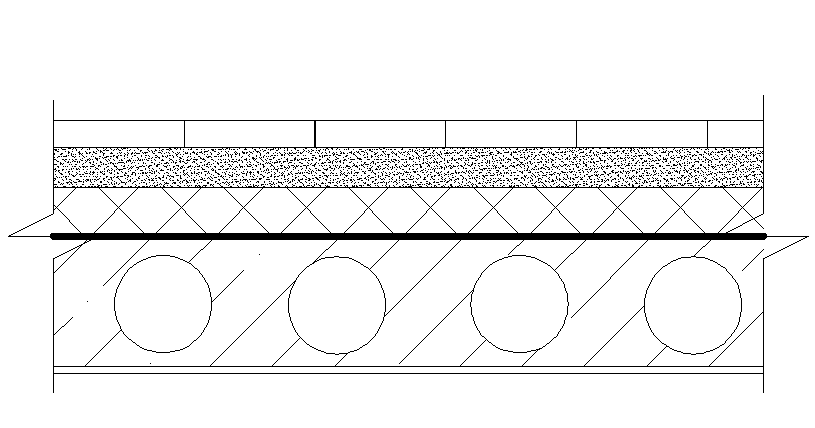

Сан. узлы 1 этажа |
Керамическая плитка |
|
Керамическая плитка-15, Цементный раствор-30, Слой рулонного мат-ла-5, Шлакобетон-30, Изол-1сл, Ж/б плита-220, Затирка потолка. |
29,60 |

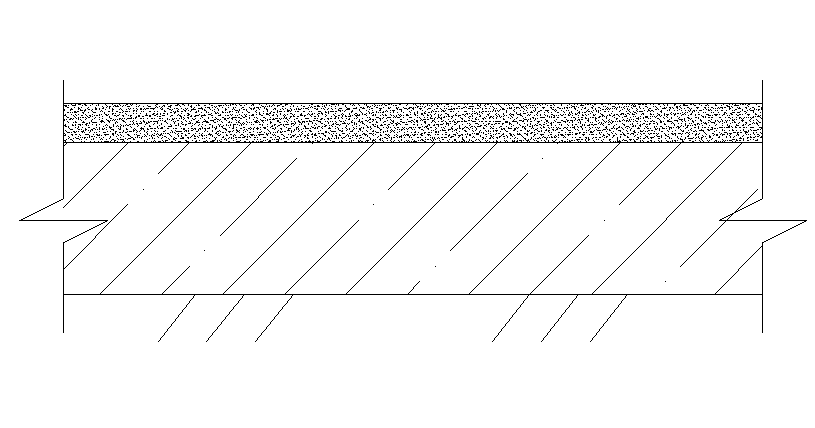

Подвал и общественные коридоры |
Цементный |
|
Цементный р-р М50 – 20, Бетонная подготовка из бетона С15/20 – 150, Естественный грунт. |
13,5 |
Чердак |
Чердачное перекрытие |
|
Цементно-песчаная стяжка 30, Утеплитель газосиликатный 400, 1 сл. изола, Плита ж/б 220, Затирка потолка. |
149,35 |
Сан. узлы 2 – 5 этажей |
Керамическая плитка |
|
Керамическая плитка-15, Цементный раствор-30, Слой рулонного мат-ла-5, шлакобетон-30, Ж/б плита-220, Затирка потолка. |
106,56 |
1.3.10 Оконные и дверные заполнения. Спецификация элементов заполнения проемов
Естественное освещение помещений обеспечивается через окна. В здании приняты деревянные стеклопакеты с тройным остеклением.
Переплеты в стенах укрепляются распорными дюбелями. Зазор между коробкой и стеной тщательно заполняется монтажной пеной “Макрофлекс”. Внутренние и наружные откосы штукатурятся, и устраивается слив из оцинкованной стали.
Для входа в здание служит металлическая дверь с кодированным замком “Пароль-1”. В проеме входа и тамбура устраиваются две коробки: однопольные и полуторапольные двери. Входные двери оборудованы приборами, (обеспечивающими принудительное и бесшумное закрытие) и уплотняющими прокладками в притворах.
Входные двери в квартиру однопольные с глухим полотном. Коробка усиленная, навеска на три петли, имеется порог. По периметру дверной коробки устраивается пенополиуретановая уплотняющая прокладка. Внутренние двери в комнаты и кухню имеют обвязанное полотно с остеклением, дверные коробки без порогов. Навеска на две петли. Внутренние двери (в санузлах) выполняются феленьчатыми. Балконные двери имеют раздельно-спаренный переплет. Основные дверные приборы: навесные металлические петли, дверные ручки, врезные замки, задвижки.
Всего – 4 типов окон. Также запроектировано 7 типов дверей.
Таблица 4. Спецификация элементов заполнения проемов
Поз. |
Обозначение |
Наименование |
Количество на этажах |
Масса |
Прим. | ||
1 |
2-5 |
Всего | |||||
Окна | |||||||
1 |
СТБ 939-93 |
О3С 10-15 |
- |
11 |
11 |
|
|
2 |
СТБ 939-93 |
О3С 15-9 |
5 |
26 |
31 |
|
|
3 |
СТБ 939-93 |
О3С 10-21 |
8 |
28 |
36 |
|
|
4 |
СТБ 939-93 |
О3С 16-21 |
14 |
44 |
58 |
|
|
Двери | |||||||
1 |
СТБ 11138-98 |
ДНСЧ21-12ЛП |
4 |
- |
4 |
|
|
2 |
СТБ 11138-98 |
ДГ 21-9 |
12 |
40 |
52 |
|
|
3 |
СТБ 11138-98 |
ДГ 21-13 |
17 |
58 |
75 |
|
|
4 |
СТБ 11138-98 |
ДО21-13 |
7 |
21 |
28 |
|
|
5 |
СТБ 11138-98 |
БЗС 22-7.5 |
7 |
15 |
22 |
|
|
6 |
СТБ 11138-98 |
ДССУ21-10П |
7 |
27 |
34 |
|
|
Двери под номером 7 выполняются под заказ(полностью остекленные)
