10.9.4.4 Соединения, передающие поперечные усилия

(1) Передачу поперечного усилия по контакту между двумя бетонами, например, между сборным элементом и монолитным бетоном, см. 6.2.5.

10.9.4.5 Соединения, передающие изгибающие моменты или растягивающие усилия

(1) Арматура должна непрерывно проходить через соединение и быть заанкерена в соседних элементах.

(2) Непрерывность может быть достигнута, например, при помощи:

— соединения стержней внахлестку;

— замоноличивания арматуры в выемках, отверстиях, пазах;

— перехлеста петель арматуры;

— сварки стержней или стальных пластин;

— предварительного напряжения;

— механических устройств (резьбовые или литые муфты);

— штампованных соединительных устройств (обжимные муфты).

10.9.4.6 Соединения в половину высоты

(1) Соединения в половину высоты могут быть рассчитаны с использованием моделей «распорка и тяж» согласно 6.5. Эти две альтернативные модели для расчета арматуры показаны на рисунке 10.4. Эти две модели могут быть скомбинированы.

Примечание — На рисунке показаны только существенные особенности моделей «распорка и тяж».

Рисунок 10.4 — Примерные модели для расчета арматуры соединений в половину высоты

10.9.4.7 Анкеровка арматуры на опорах

(1) Арматура в опорных и опирающихся элементах должна быть законструирована таким образом, чтобы обеспечивалась анкеровка в рассматриваемом узле, учитывая отклонения (допуски). Пример показан на рисунке 10.5.

Эффективная длина опоры а₁ зависит от расстояния d (см. рисунок 10.5) от края рассматриваемых элементов, где:

d = c_i + a₂ с горизонтальными петлями или иначе заанкеренными на конце стержнями;

d = c_i + a₂ + r_i с вертикально отогнутыми стержнями,

где c_i — защитный слой бетона;

a_i — отклонение (см. 10.9.5.2 (1));

r_i — радиус загиба.

Обозначение a₂ и a₃ — см. рисунок 10.5 и 10.9.5.2 (1).

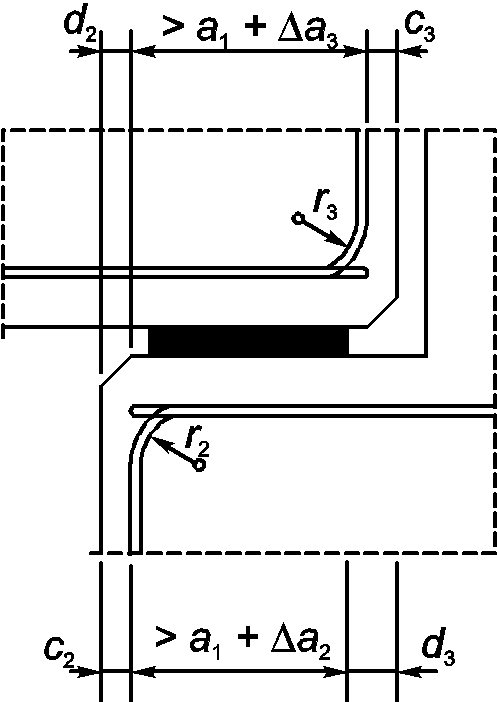

Рисунок 10.5 — Пример конструирования арматуры на опоре

10.9.5 Опорные устройства

10.9.5.1 Общие положения

(1)Р Надлежащее функционирование опорных устройств должно быть обеспечено путем установки арматуры в соседних (смежных) элементах, ограничением напряжений в опоре и мерами, учитывающими перемещение или ограничение.

(2)Р Для опорных устройств, которые не допускают скольжения или поворота без значительных ограничений, воздействия вследствие ползучести, усадки, температуры, несоосности, отсутствия вертикальности и т. д. должны быть учтены при расчете соседних (смежных) элементов.

(3) Эффекты от воздействий, представленные в (2)Р могут потребовать установки поперечной арматуры для поддерживаемых и поддерживающих элементов и/или непрерывной арматуры для объединения элементов. Они могут также влиять на расчет главной арматуры в таких элементах.

(4)Р Опорные устройства должны быть рассчитаны и законструированы таким образом, чтобы обеспечить точное положение элемента с учетом допусков изготовления и монтажа.

(5)Р Возможные эффекты от воздействия анкеров напрягающих элементов и от их удаления должны быть учтены в расчетах.

10.9.5.2 Опорные устройства для соединенных (неизолированных) элементов

(1) Номинальная длина а простой опоры, как показано на рисунке 10.6, может быть рассчитана следующим образом:

, (10.6)

где а₁ — чистая длина опорного устройства с напряжениями, а₁ = F_Ed/(b₁f_Rd), но не менее чем минимальные значения согласно таблице 10.2;

F_Ed — расчетное значение реакции опоры;

b₁ — чистая ширина опорного устройства, см. (3);

f_Rd — расчетное значение опорной прочности, см. (2);

а₂ — расстояние, принимаемое как неэффективное, от внешнего края поддерживающего элемента, см. рисунок 10.6 и таблицу 10.3;

а₃ — такое же расстояние от внешнего края поддерживаемого элемента, см. рисунок 10.6 и таблицу 10.4;

a₂ — допустимое отклонение расстояния между поддерживающими элементами, см. таблицу 10.5;

a₃ — допустимое отклонение длины поддерживаемого элемента, a₃ = l_n/2500, l_n — длина элемента конструкции.

Рисунок 10.6 — Пример опорного устройства с обозначениями

Таблица 10.2 — Минимальное значение а₁, мм

Относительные напряжения в опорном устройстве, Ed/fcd	0,15	0,15–0,4	>0,4
Линейные опоры (перекрытия, покрытия)	25	30	40
Ребристые перекрытия и прогоны	55	70	80
Концентрированные опоры (балки)	90	110	140

Таблица 10.3 — Расстояние а₂, мм, рассматриваемое как неэффективное, от внешнего края поддерживающего элемента. Бетонная опорная подушка должна быть использована в случаях (–)

Материал и вид опоры		Ed/fcd	0,15	0,15–0,4	>0,4
Сталь	Линейная		0	0	10
	Сосредоточенная		5	10	15
Армированный бетон С30	Линейная		5	10	15
	Сосредоточенная		10	15	25
Неармированный бетон и армированный бетон <С30	Линейная		10	15	25
	Сосредоточенная		20	25	35
Кирпичная кладка	Линейная		10	15	(–)
	Сосредоточенная		20	25	(–)

Таблица 10.4 — Расстояние а₃, мм, рассматриваемое как неэффективное, за внешним краем поддерживаемого элемента

Конструкция арматуры	Опора
	линейная	сосредоточенная
Непрерывные стержни над опорой (ограниченные или нет)	0	0
Прямые стержни, горизонтальные петли непосредственно на конце элемента	5	15, но не меньше, чем защитный слой на конце
Напрягающие элементы или прямые стержни, открытые на конце элемента	5	15
Вертикальная петельная арматура	15	Защитный слой плюс внутренний радиус загиба

Таблица 10.5 — Допустимое отклонение a₂ расстояния в свету между гранями опор. l — ширина пролета

Материал опоры	a2
Сталь или бетонный сборный элемент	10  l/1200  30 мм
Кирпичная кладка или монолитный бетон	15  l/1200 + 5  40 мм

(2) При отсутствии других указаний, следующие значения могут быть использованы для определения прочности опорного устройства.

f_Rd = 0,4f_cd — для сухих соединений (определение см. 10.9.4.3 (3));

f_Rd = f_bed  0,85f_cd — для всех других случаев,

где f_cd — более низкая расчетная прочность поддерживаемого и поддерживающего элементов;

f_bed — расчетное значение прочности прокладки.

(3) Если принимаются меры для того чтобы обеспечить равномерное распределение опорного давления, например, при помощи цементного раствора, неопрена и подобных прокладок, расчетная ширина опоры b₁ может быть принята равной ее фактической ширине. Во всех других случаях и при отсутствии более точных расчетов b₁ не должно превышать 600 мм.
