9.2.1.3 Обрыв продольной растянутой арматуры

(1) Следует предусматривать для всех сечений армирование, способное воспринимать действие растягивающего усилия, включая влияние наклонных трещин в ребрах и полках.

(2) Для элементов с поперечной арматурой должно быть определено дополнительное растягивающее усилие F_td согласно 6.2.3 (7). Для элементов без поперечной арматуры F_td может быть определено смещением эпюры изгибающего момента на расстояние а_l = d согласно 6.2.2 (5). Данное «правило сдвига» может также быть использовано в качестве альтернативы для элементов с поперечной арматурой, где:

(определения обозначений согласно 6.2.3). (9.2)

Дополнительное растягивающее усилие показано на рисунке 9.2.

(3) Сопротивление стержней в пределах их длин анкеровки может быть принято во внимание, учитывая линейное изменение усилия, см. рисунок 9.2. В качестве консервативного упрощения этот учет может быть проигнорирован.

(4) Длина анкеровки отогнутого стержня, который вносит вклад в сопротивление поперечному усилию, не должна быть менее 1,3l_bd в растянутой зоне и менее 0,7l_bd — в сжатой зоне. Она измеряется от точки пересечения осей отогнутого стержня и продольной арматуры.

А — огибающая эпюра M_Ed/z + N_Ed; В — действующее растягивающее усилие F_s; С — воспринимаемое растягивающее усилие F_Rs

Рисунок 9.2 — Иллюстрация обрыва продольной арматуры с учетом влияния

наклонных трещин и сопротивления арматуры в пределах длин анкеровки

9.2.1.4 Анкеровка нижней арматуры на крайних опорах

(1) Площадь сечения нижней арматуры на крайних опорах, для которых при расчете была принята небольшая степень или отсутствие защемления, должна составлять не менее ₂ площади арматуры, установленной в пролете.

Примечание — Значение ₂ для балок, применяемое в конкретной стране, может быть указано в национальном приложении. Рекомендуемое значение равно 0,25.

(2) Растягивающее усилие для расчета анкеровки может быть определено согласно 6.2.3 (7) (элементы с поперечной арматурой), включая вклад осевого усилия, или с помощью «правила сдвига»:

(9.3)

где  N_Ed — осевое усилие, которое прибавляется к растягивающему усилию или вычитается из него;

a_l — см. 9.2.1.3 (2).

(3) Длина анкеровки l_bd согласно 8.4.4 измеряется от линии контакта балки с опорой. Поперечное давление может быть учтено для непосредственной опоры. См. рисунок 9.3.

a) Непосредственная опора: балка опирается на стену или колонну	b) Косвенная опора: балка пересекается другой несущей балкой

Рисунок 9.3 — Анкеровка нижней арматуры на крайних опорах

9.2.1.5 Анкеровка нижней арматуры на промежуточных опорах

(1) Площадь арматуры согласно 9.2.1.4 (1) применима.

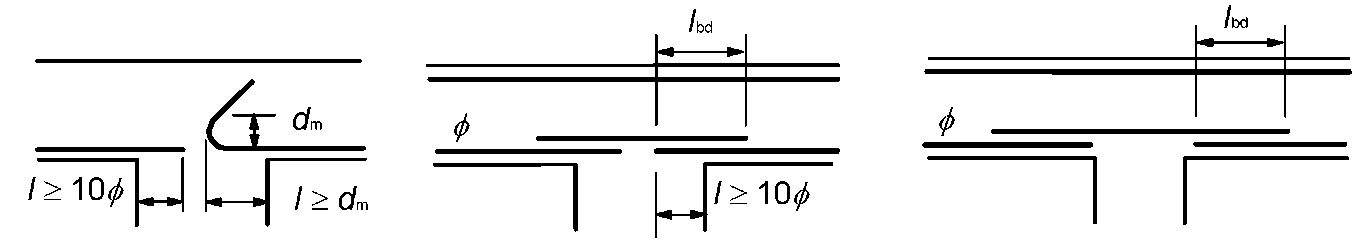

(2) Длина анкеровки должна быть не менее 10 (для прямых стержней), или не менее диаметра оправки (для крюков и загибов с диаметром стержня не менее 16 мм) или двойного диаметра оправки (в других случаях) (см. рисунок 9.4 а)). Эти минимальные значения обычно достаточны, но более точный расчет может быть выполнен согласно 6.6.

(3) Арматура, требуемая для восприятия возможных положительных моментов (например, при осадке опоры, взрыве и т. д.), должна быть определена в договорных документах. Эту арматуру необходимо выполнять неразрезной, что может быть достигнуто посредством соединения стержней внахлестку (см. рисунок 9.4 b) или с)).

а) b) c)

Рисунок 9.4 — Анкеровка на промежуточных опорах
