8.10 Напрягающие элементы

8.10.1 Расположение напрягающих элементов и каналов

8.10.1.1 Общие положения

(1)Р Расстояния между каналами или напрягающими элементами должны быть установлены таким образом, чтобы укладка и уплотнение бетона могли быть выполнены безупречно, и чтобы было обеспечено достаточное сцепление между бетоном и напрягающими элементами.

8.10.1.2 Предварительно натягиваемые напрягающие элементы

(1) Горизонтальное и вертикальное минимальные расстояния в свету между отдельными предварительно натягиваемыми напрягающими элементами должны соответствовать рисунку 8.14. Другие расположения могут быть использованы при условии, что результаты испытаний подтверждают удовлетворительное поведение в предельном состоянии по отношению к:

— сжатому бетону в зоне анкеровки;

— отслоению бетона;

— анкеровке предварительно натягиваемых напрягающих элементов;

— укладке бетона между напрягающими элементами.

Необходимо также учитывать долговечность и опасность коррозии напрягающих элементов на концах элементов.

Примечание — Здесь  — диаметр напрягающего элемента, а d_g — размер наибольшего зерна заполнителя.

Рисунок 8.14 — Минимальное расстояние в свету между предварительно натянутыми

напрягающими элементами

(2) Соединение напрягающих элементов не должно происходить в зоне анкеровки, если укладка и уплотнение бетона не может быть произведена беспрепятственно и не может быть достигнуто достаточное сцепления между бетоном и напрягающими элементами.

8.10.1.3 Каналы для пост-натягиваемых напрягающих элементов

(1)Р Каналы для пост-натягиваемых напрягающих элементов должны быть расположены и сконструированы таким образом, чтобы:

— бетон мог быть безопасно уложен без повреждения каналов;

— бетон мог противостоять усилиям на искривленных участках каналов во время и после завершения натяжения;

— раствор не попадал в другие каналы при инъецировании.

(2) Каналы для пост-натягиваемых напрягающих элементов не должны обычно соединяться, за исключением случая, когда пара каналов расположена вертикально друг над другом.

(3) Минимальные расстояния в свету между каналами должны соответствовать рисунку 8.15.

Примечание — При этом  — диаметр канала для пост-натягиваемых напрягающих элементов, а d_g — диаметр наибольшего зерна заполнителя.

Рисунок 8.15 — Минимальное расстояние в свету между каналами

8.10.2 Анкеровка предварительно натягиваемых напрягающих элементов

8.10.2.1 Общие положения

(1) В зоне анкеровки предварительно натягиваемых напрягающих элементов должны рассматриваться следующие параметры длины, см. рисунок 8.16:

1. длина передачи напряжений l_pt, за которой усилие предварительного натяжения (Р₀) полностью передается на бетон, см. 8.10.2.2 (2),

2. длина распределения l_disp, за которой напряжения в бетоне распределяются линейно по бетонному сечению, см. 8.10.2.2 (4);

3. длина анкеровки l_bpd, за которой усилие в напрягающем элементе F_pd в предельном состоянии по несущей способности полностью передано на бетон, см. 8.10.2.3 (4) и (5).

А — поперечное сечение, где наблюдается линейное распределение напряжений в бетоне элемента

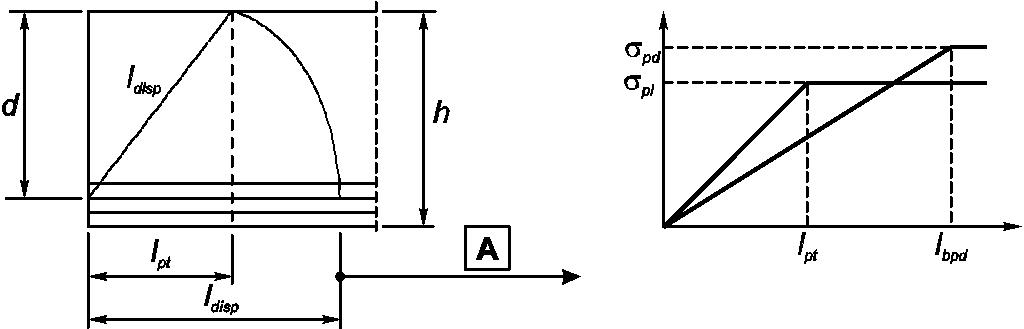

Рисунок 8.16 — Передача предварительного напряжения в предварительно натянутых элементах;

параметры длины
