8.7 Соединения внахлестку и механические соединения

8.7.1 Общие положения

(1)Р Передача усилия от одного стержня к другому происходит посредством:

— нахлеста, с загибами или без них, или крюков;

— сварки;

— механических соединений, обеспечивающих передачу нагрузок при сжатии-растяжении или только при сжатии.

8.7.2 Соединения внахлестку

(1)Р Конструирование соединений стержней внахлестку должно быть таким, чтобы:

— была обеспечена передача усилий от одного стержня к другому;

— в зоне нахлеста не было раскалывания бетона;

— не возникали большие трещины, ухудшающие функцию конструкции.

(2) Соединения внахлестку:

— стержни должны, как правило, располагаться со смещением и не должны находиться в зонах с большими моментами/силами (например, в местах пластических шарниров). Исключения указаны ниже в (4);

— в любом сечении должны быть, как правило, расположены симметрично.

(3) Расположение соединенных внахлестку стержней должно соответствовать рисунку 8.7:

— расстояние в свету между стержнями, соединенными внахлестку, не должно быть больше 4 или 50 мм, в противном случае, как правило, длина нахлеста должна быть увеличена на длину, равную расстоянию в свету в местах, где оно превышает 4 или 50 мм;

— продольное расстояние между двумя соседними соединениями внахлестку должно быть не менее 0,3-кратного длины нахлеста l₀;

— при смежных (расположенных рядом) соединениях внахлестку, как правило, расстояние в свету между ними должно быть не менее 2 или 20 мм.

Рисунок 8.7 — Соседние соединения внахлестку

(4) Если выполнены требования (3), приведенные выше, допускаемый процент растянутых стержней, соединяемых внахлестку, может быть 100 %, если все стержни находятся в одном слое. Для стержней, располагаемых в несколько слоев, процент должен быть снижен до 50 %.

Все сжатые стержни и вторичная (распределительная) арматура могут быть соединены внахлестку в одном сечении.

8.7.3 Длина нахлеста

(1) Расчетная длина нахлеста составляет:

, (8.10)

где l_b,rqd — рассчитана по формуле (8.3).

l_0,min ≥ max { 0,3₆l_b,rgd; 15Ø; 200 мм }; (8.11)

Значения для ₁, ₂, ₃ и ₅ могут быть взяты из таблицы 8.2. Однако для расчета ₃ A_st,min должно быть принято равным , гдеA_s — площадь сечения одного соединяемого внахлестку стержня;

, но не более 1,5 и не менее 1,0, где ₁ — процент арматуры, соединенной внахлестку, в пределах 0,65l₀ от середины рассматриваемой длины нахлеста (см. рисунок 8.8). Значения ₆ приведены в таблице 8.3.

Таблица 8.3 — Значения коэффициента ₆

Процент соединяемых внахлестку стержней относительно полной площади сечения	<25 %	33 %	50 %	>50 %
6	1	1,15	1,4	1,5
Примечание — Промежуточные значения могут быть определены интерполяцией.

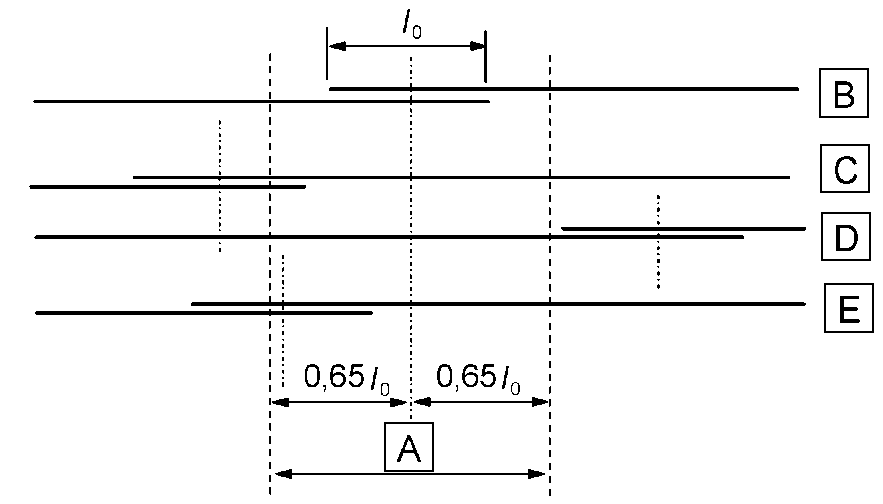

A — рассматриваемое сечение; B — стержень I; C — стержень II; D — стержень III; E — стержень IV

Пример — Стержни II и III находятся за пределами рассматриваемого отрезка: процент соединяемых внахлестку стержней — 50 %, ₆ = 1,4.

Рисунок 8.8 — Процент стержней, соединяемых внахлестку в одном сечении
