3.1.8 Прочность на растяжение при изгибе

(1) Средняя прочность на растяжение при изгибе для железобетонных элементов зависит от средней прочности бетона на осевое растяжение и высоты поперечного сечения. Для определения средней прочности бетона на растяжение при изгибе может быть использовано следующее условие:

, (3.23)

где h — общая высота конструктивного элемента, мм;

f_ctm — средняя прочность на осевое растяжение по таблице 3.1.

Приведенная в выражении (3.23) зависимость может также применяться для характеристических значений прочности на растяжение.

3.1.9 Бетон при многоосном сжатии

(1) Многоосное сжатие бетона приводит к модификации эффективной зависимости между напряжением и относительной деформацией: достигается более высокая прочность и более высокие предельные значения относительных деформаций. Другие основные характеристики материала при проектировании могут рассматриваться как неизменные.

(2) Если отсутствуют более точные данные, то может быть использована зависимость между напряжением и относительной деформацией, графически показанная на рисунке 3.6 (относительные деформации приведены как положительные) с повышенными значениями прочности и относительных деформаций, определенными по формулам:

для ₂  0,05f_ck, (3.24)

для ₂ > 0,05f_ck, (3.25)

, (3.26)

, (3.27)

где ₂ (= ₃) является эффективным поперечным напряжением сжатия в предельном состоянии по несущей способности в результате ограничения поперечных деформаций (например, косвенным армированием), а значения относительных деформаций _с2 и _cu2 следует принимать по таблице 3.1. Многоосное сжатие может быть создано путем установки замкнутых хомутов или поперечных связей, которые достигают пластичности в результате поперечного расширения бетона.

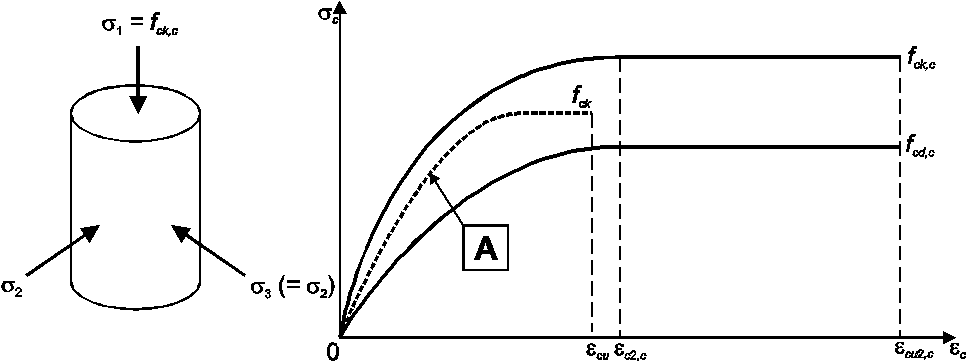

А — многоосное напряжение при сжатии отсутствует

Рисунок 3.6 — Зависимость между напряжением и относительной деформацией

при многоосном сжатии (бетон с ограничением поперечных деформаций)

3.2 Арматурная сталь

3.2.1 Общие положения

(1)P Последующие разделы содержат принципы и правила применения арматуры в виде стержней, арматурной сортовой стали в бухтах, сварных сеток и решетчатых ферм. Они не распространяются на арматуру со специальным покрытием.

(2)P Требования к свойствам арматуры распространяются на материал, находящийся в затвердевшем бетоне. Если работы, выполняемые на строительной площадке, могут оказывать влияние на свойства арматуры, тогда эти свойства должны быть проверены после выполнения работ.

(3)P При использовании других сортов арматурной стали, не соответствующих EN 10080, их свойства должны быть проверены согласно 3.2.2 по 3.2.6 и приложению C.

(4)P Требуемые свойства арматурной стали должны быть подтверждены испытаниями в соответствии с EN 10080.

Примечание — EN 10080 дает ссылку на предел текучести R_e, который связан с характеристическими, минимальными и максимальными значениями, полученными на основании постоянного контроля качества в процессе производства. И, напротив, значение f_yk является характеристическим напряжением текучести для той арматуры, которая используется в конкретной конструкции. Прямая связь между f_yk и характеристическим пределом текучести R_e отсутствует. Описываемые в EN 10080 методы оценки и подтверждения предела текучести предоставляют достаточно возможностей испытаний, чтобы определить значение f_yk.

(5) Правила применения для решетчатых ферм (см. EN 10080) распространяются только в том случае, если фермы выполнены из арматуры периодического профиля. Решетчатые фермы с другим типом арматуры описаны в соответствующих ЕТА.
