Инженерная графика

Чертеж детали-документ, содержащий изображение детали и другие данные, необходимые для ее изготовления и контроля.

Рабочий чертеж детали содержит:

-ИЗОБРАЖЕНИЯ (ГОСТ 2.305-68). Количество изображений должно быть минимальным, но достаточным для полного определения геометрической формы детали.

-РАЗМЕРЫ (ГОСТ 2.307-68). Наносят размеры всех элементов детали

(параметры формы) и размеры, определяющие взаимное расположение элементов (параметры положения).

-ШЕРОХОВАТОСТЬ (ГОСТ 2.307-68). Указывают допустимые значения микро- неровностей поверхностей, ограничивающих деталь.

-ОБОЗНАЧЕНИЕ МАТЕРИАЛА ДЕТАЛИ. Записывают наименование материала, марку, номер стандарта в соответствующей графе основной надписи.

-ТЕКСТОВЫЕ НАДПИСИ (ГОСТ 2.316-68). Их подразделяют на текстовую часть, состоящую из технических требований и технических характе- ристик; надписи с обозначением изображений, а также относящиеся к отдельным элементам изделия; таблицы с размерами и другими парамет- рами, условными обозначениями и т.д.

При выполнении рабочих чертежей следует учитывать тип детали, опреде- ляющий расположение изображений на поле чертежа:

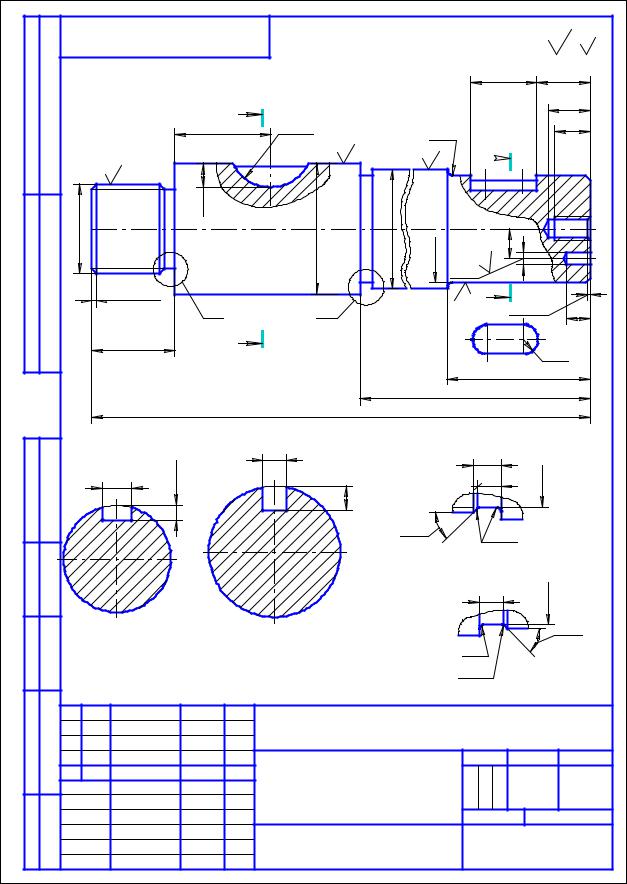

-Деталь, имеющая форму тела вращения (валики, втулки, штуцера и др.), обычно изображают горизонтально, т.е. ось детали параллельна основной надписи чертежа.

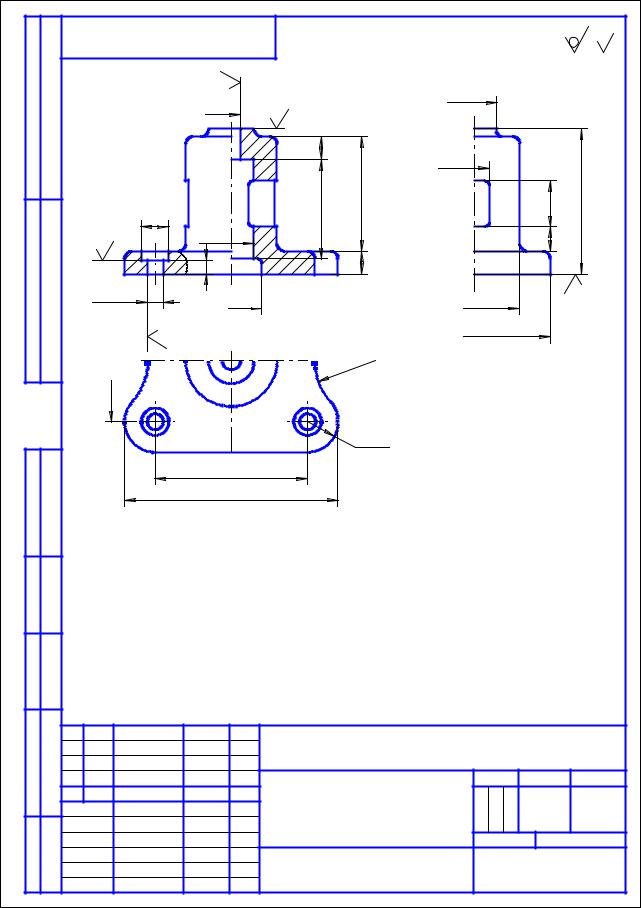

-Корпуса, крышки и другие подобные детали, изготавливаемые литьем, штамповкой с последующей механической обработкой, принять изображать так, чтобы основная обработанная плоскость детали располагалась горизонтально относительно основной надписи чертежа. Такое располо- жение обычно совпадает с рабочим положением детали в конструкции.

На чертеже выбранная основная плоскостьявляется привалочной, с которой связывают размеры всех механически обрабатываемых поверхностей.

Другая же группа размеров, определяющих литейную форму детали (отливки), проставляется от литейных баз. Между собой эти группы размеров связывают одним размером в каждом координатном направлении.

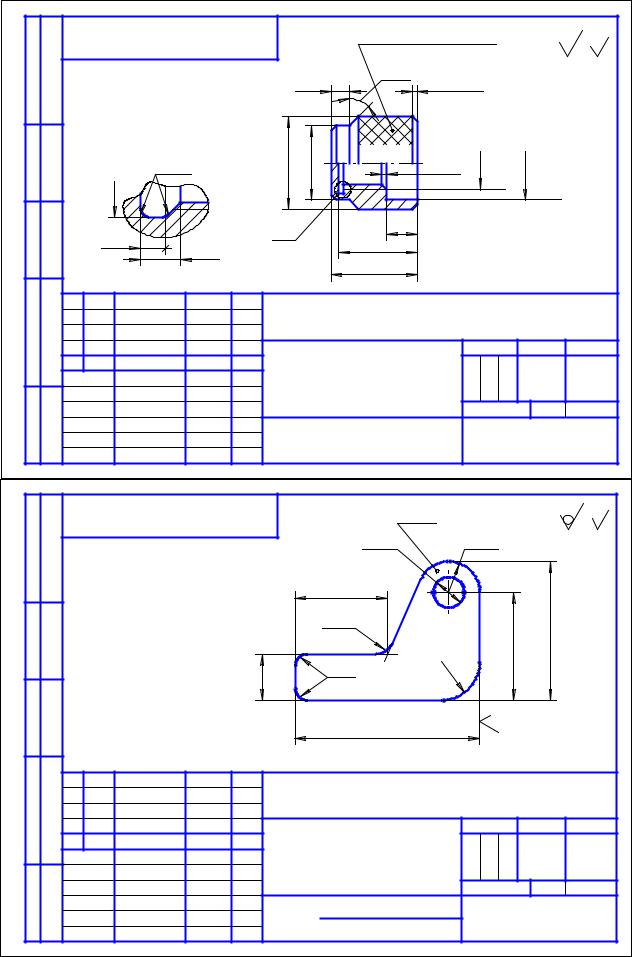

-Штампованные детали, изготавливаемые из листового материала, изоб-

ражаются с учетом формообразования и назначения детали.

НОМЕРА ПОЗИЦИЙ

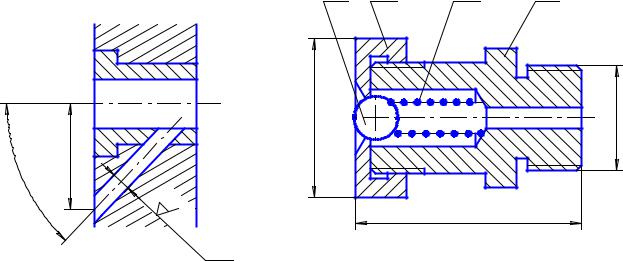

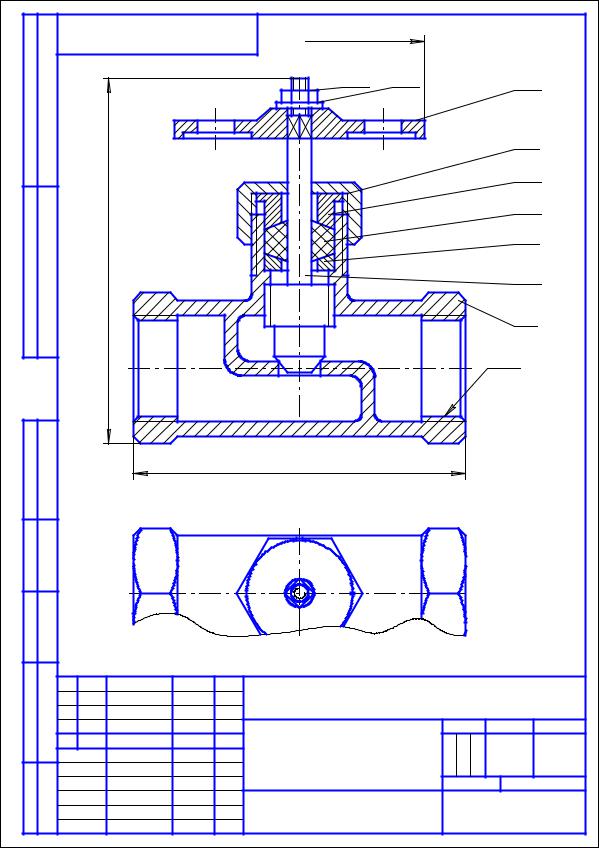

На сборочном чертеже все составные части сборочной единицы нумеруют в соответствии с номерами позиций, указанными в спецификации этой сбо- рочной единицы. Номера позиций наносят на полках линий-выносок, проводи- мых от изображений составных частей, и группируют в колонку или строчку по возможности на одной линии (рис. 12.2). Линии-выноски заканчиваются на изображении видимой точкой (или стрелкой если деталь зачернена). Линии-

выноски не должны пересекаться между собой и быть параллельными линиям штриховки, не должны пересекать, по возможности, размерные линии и элемен- ты изображения. Размер шрифта номеров позиций должен быть на один-два номера больше, чем размер шрифта, принятого для размерных чисел на том же чертеже.

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

Технические требования, излагаемые на чертеже, группируют по однород- ности (например, по качеству изделия, условиям и методам испытания, прави- лам транспортировки и хранения, особым условиям эксплуатации и т.п.).

Технические требования располагают над основной надписью в колонку, шири- на которой не должна превышать 185 мм. На листах формата более А4

допускается размещение текста в две и более колонки с шириной каждой не более 185 мм. Пункты технических требований записывают с новой строки. Заголовок "Технические требования" пишут только в случае размещения на чертеже еще и технической характеристики.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Вслучае, если необходимо указать техническую характеристику изделия,

ееразмещают отдельно от технических требований, с самостоятельной ну-

мерацией пунктов, на свободном поле чертежа под заголовком "Техническая характеристика".

Спецификация является основным конструкторским документом и определяет состав сборочной единицы, комплекса или комплекта.

Спецификацию выполняют на листах формата А4 по форме 1 (заг- лавный лист) и 1а (последующие листы). Основную надпись (ГОСТ 2.104-68) на заглавном листе выполняют по форме 2, на последующих листах по форме 2а (рис. 12.3)

ПРАВИЛА ЗАПОЛНЕНИЯ СПЕЦИФИКАЦИИ

Спецификация заполняется сверху вниз и состоит из разделов: документация; комплексы*; сборочные единицы; детали; стандартные изделия; прочие изделия*; материалы; комплекты*.

ПРИМЕЧАНИЕ. В данном пособии разделы, отмеченные * на рассматриваются.

Враздел "Документация" вносят документы, составляющие основной ком- плект конструкторских документов на изделие (кроме спецификации).

Враздел "Сборочные единицы" и "Детали вносят соответственно сбороч- ные единицы (неразъемные соединения) и детали, входящие в изделие.

Враздел "Стандартные изделия" записывают изделия, примененные по

стандартам: -межгосударственным; -государственным; -отраслевым; -предприятий.

В пределах каждой категории стандартов запись рекомендуется производить по группам изделий, объединенных по их функциональному назначению (напри- мер, крепежные изделия, подшипники, электротехнические изделия), в пределах каждой группы - в алфавитном порядке наименования изделий; в пределах каждого наименования - в порядке возрастания обозначений стандартов, а в пределах каждого обозначения стандарта - в порядке возрастания основных параметров или размеров изделия.

Враздел "Материалы" вносят все материалы, непосредственно входящие

вспецифицируемое изделие, в определенной последовательности

(ГОСТ 2.106-96).

128

Рис. 12.3. Пример оформления листов спецификации
