1.3 Структура пояснительной записки

Текст пояснительной записки печатается с использованием ЭВМ или пишется четко черными чернилами на одной стороне листа белой бумаги формата А4 (210х297 мм).

Высота букв и цифр – не менее 2,5 мм.

Каждая страница должна иметь рамку с отступом от левой кромки 20 мм, от верхней, нижней и правой кромок – 5 мм. Внизу каждого листа должна быть начерчена и заполнена основная надпись в соответствии с требованиями ГОСТ 21.101-93.

Расстояние от боковых линий рамки до границ текста рекомендуется оставлять: в начале строки – не менее 5 мм, в конце – не менее 3 мм.

1.3.1 Состав пояснительной записки

- Титульный лист

- Задание по курсовому проектированию

- Содержание

1. Объемно-планировочные решения

2. Конструктивное решение здания

   1. Фундаменты

   2. Колонны

   3. Фундаментные балки

   4. Стропильные и подстропильные конструкции

   5. Покрытия. Фонари

   6. Стены

   7. Кровля. Водоотвод

   8. Связи

   9. Полы. Экспликация полов

   10. Окна. Ворота. Спецификация элементов заполнения проемов.

   11. Наружная и внутренняя отделка здания

   12. Спецификация сборных индустриальных элементов

3. Инженерно-техническое оборудование здания

4. Мероприятия по обеспечению экологичности проекта и сбережению энергоресурсов

5. Список используемых источников.

1.4 Содержание разделов пояснительной записки

1. Объемно планировочные решения

Дается анализ конструктивной схемы здания, а также отдельных конструктивных элементов. Излагается сущность разработанного проекта, особенности его объемно-планировочной и конструктивной композиции, конфигурации здания. Указываются размеры планировочных и объемно-планировочных элементов здания, количество и величина пролетов, их взаимное расположение, размеры сетки колонн, высота помещений, наличие подъемно-транспортного оборудования и другие особенности каркаса здания. Отражаются основы удовлетворения здания технологическим, техническим и архитектурно-художественным требованиям, а также требованиям унификации, типизации и стандартизации. Приводятся основные технико-экономические показатели:

- объем строительный, м³;V_стр=А_общ• Н_ср

- общая площадь здания, м²

- нормируемая площадь (рабочая площадь)

- экономичность планировочного решения (К₁– отношение нормируемой площади к общей)

- экономичность пространственного решения (К₂– отношение объема здания к общей площади)

- компактность здания (К₃– отношение площади наружных ограждений к общей площади)

2. Конструктивные решения здания

Отражаются виды принятых конструктивных элементов по каждой части здания, описываются особенности крепления, сопряжений и заделки стыков. В разделе описываются:

- фундаменты пол колонны и стены (тип, материал, глубина заложения, способы крепления, заделки, решения отдельных узлов). Для нетиповых фундаментов( у температурных швов, в местах стыка соседних пролетов и т.д.) необходимо выполнить эскизы фундаментов с указанием всех размеров. Фундаментные балки. Конструктивные решения гидроизоляции;

- колонны (тип, материал, серия, решение узлов крепления и опирания);

- стропильные конструкции (вид, материал, пролеты, решение узлов крепления и опирания);

- плиты покрытия (вид, материал, пролеты, решение узлов крепления и опирания);

- стены (вид, материал, толщина, серия панелей, перемычки, карнизы, парапеты).

Конструктивные решения по гидроизоляции и отводу талых и дождевых вод:

- кровля (материалы, конструктивные решения отдельных узлов);

- фонари (вид, материал, решение конструктивных узлов);

- заполнение оконных и дверных проемов (вид, материал, решение конструктивных узлов). Приводится спецификация элементов заполнения проемов (таблица 1);

- внутренняя и внешняя отделка здания (вид используемых материалов, их технические характеристики). Приводится экспликация полов (таблица 3).

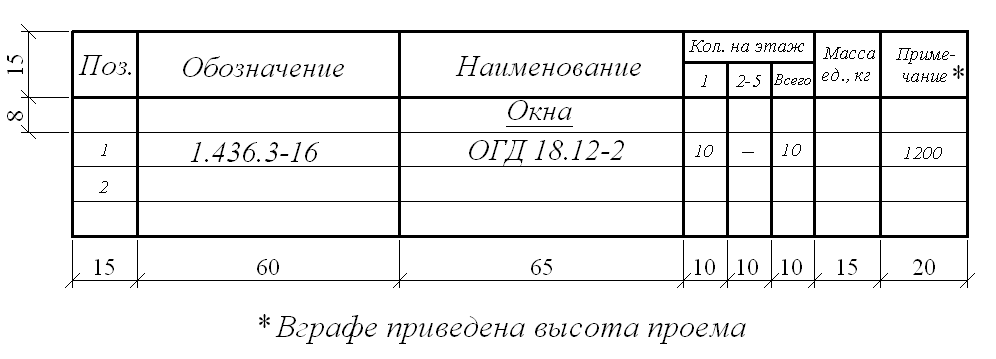

Таблица 1 - Спецификация элементов заполнения проемов ГОСТ 21.501-93

Таблица 2 –Спецификация сборных элементов ГОСТ 21.501-93

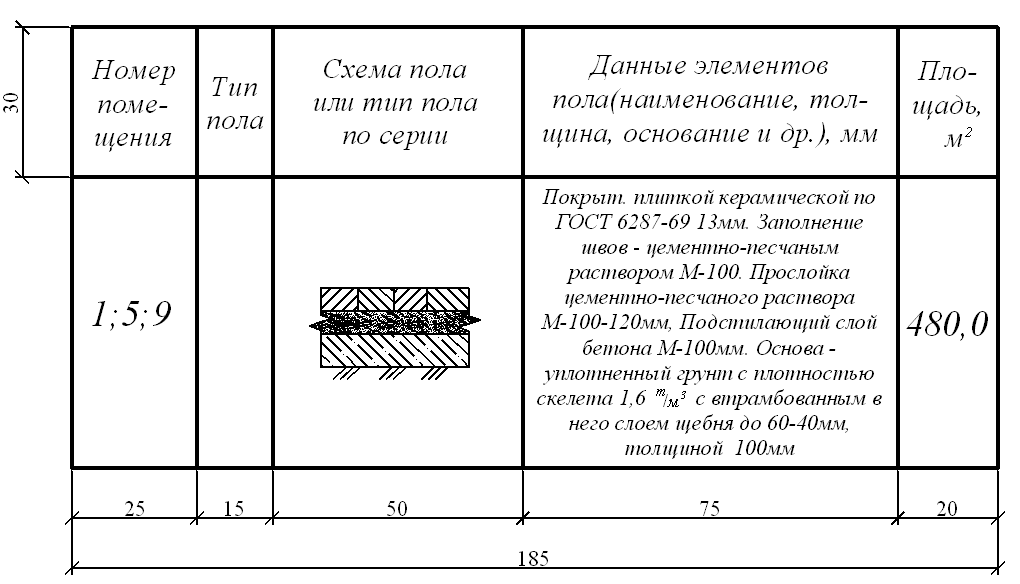

Таблица 3 - Экспликация полов ГОСТ 21.501-93

3. Инженерно-техническое оборудование здания

В этом разделе приводится описание санитарно-технического и инженерного оборудования. Описываются системы водопровода, канализации, отопления, освещения, вентиляции, газоснабжения, электроснабжения, связи, средств пожаротушения с учетом использования прогрессивных энергосберегающих технологий и приборов.

4. Мероприятия по обеспечению экологичности проекта и сбережению энергоресурсов

В этом разделе указываются соответствие площади принятого под строительство участка установленным нормативам, степень негативного воздействия эксплуатации здания и предприятия на окружающую среду. Приводятся порядок восстановления качества почвы и растительного покрова в местах проведения работ, мероприятия, направленные на минимальное изменение природного ландшафта, уменьшение или локализацию вредных выбросов (если таковые имеются).

Приводятся мероприятия по экономии материальных ресурсов, снижению энергозатрат на стадии проектирования, строительства и эксплуатиции здания и другие.

5. Список используемых источников
