5 Приложение

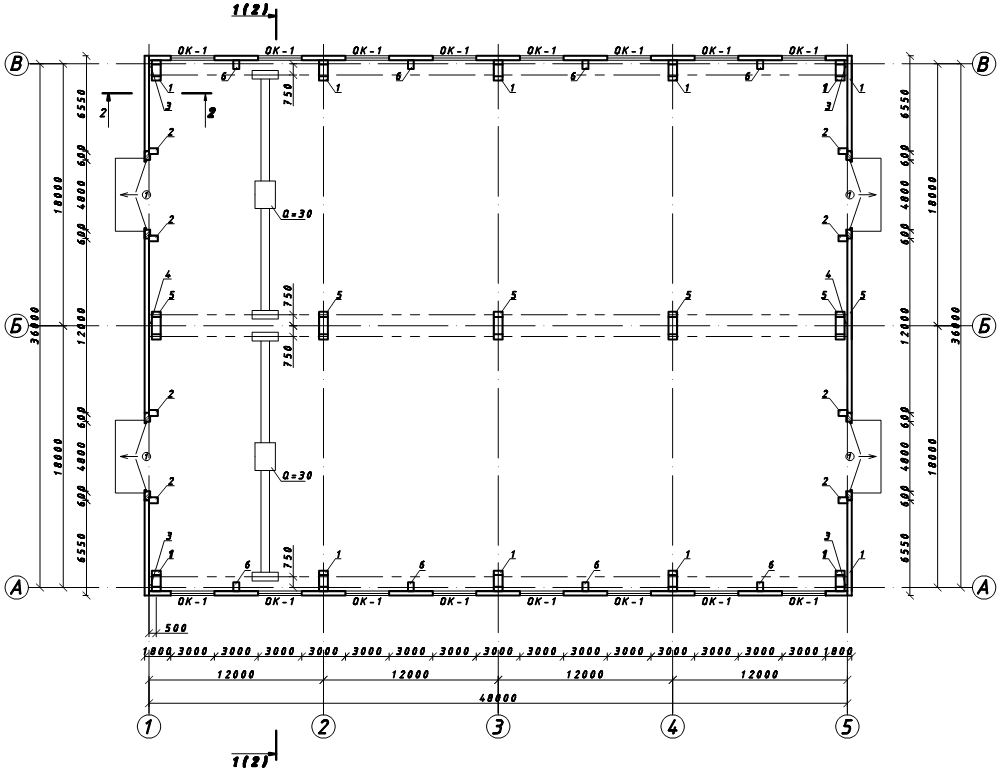

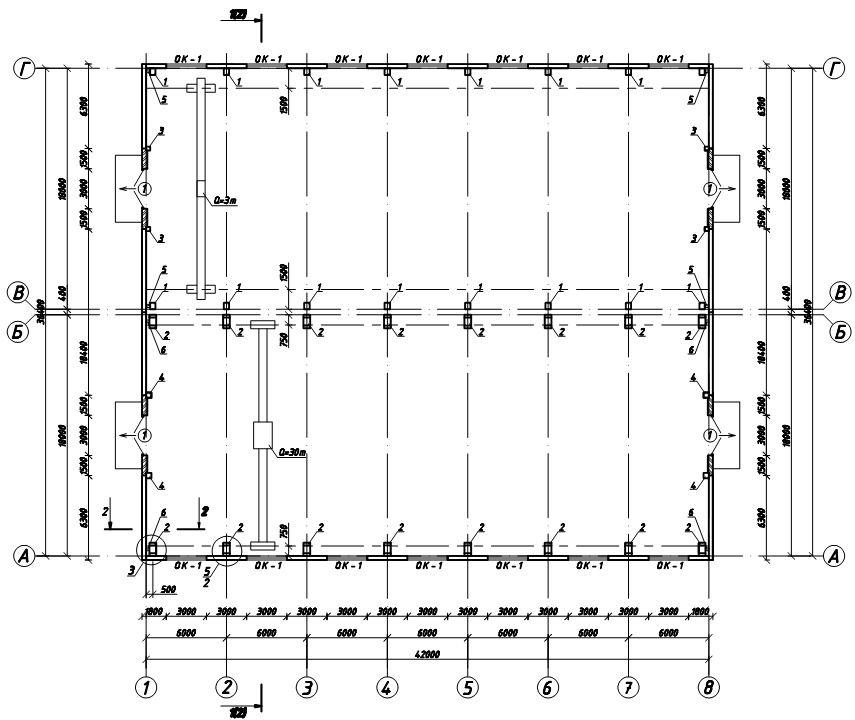

5.1 План на отм. 0.000 (Н1≠Н2)

5.2 План на отм. 0.000 (Н1=Н2)

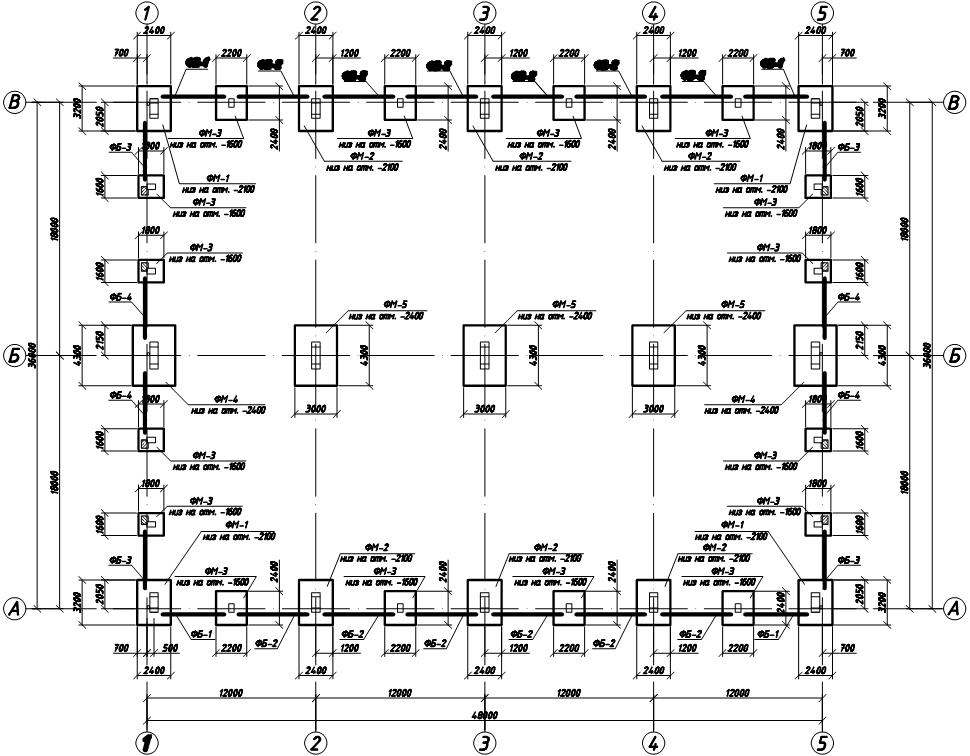

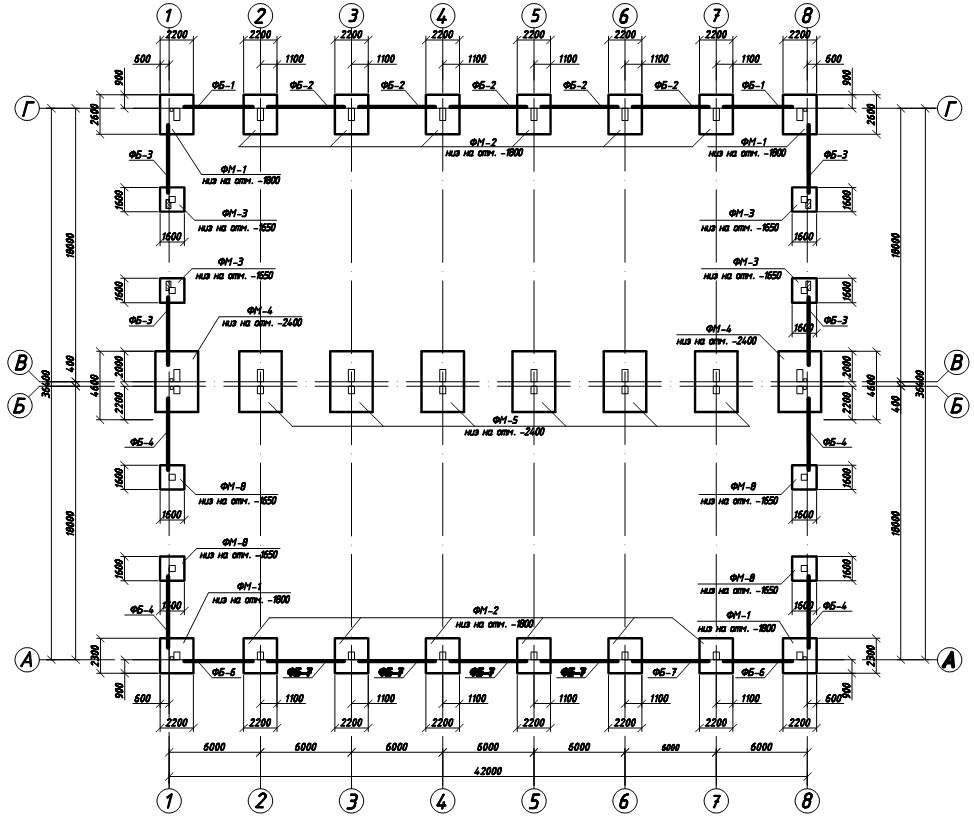

5.3 Схема расположения элементов фундаментов (Н1≠Н2)

5.4 Схема расположения элементов фундаментов (Н1=Н2)

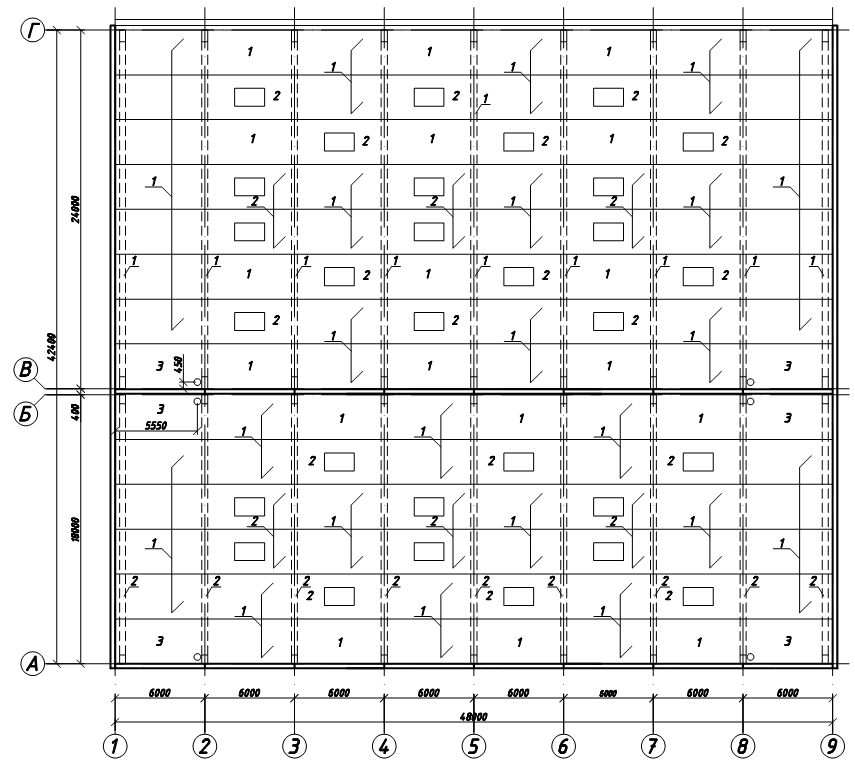

5.5 Схема расположения элементов покрытия (безпрогонный вариант)

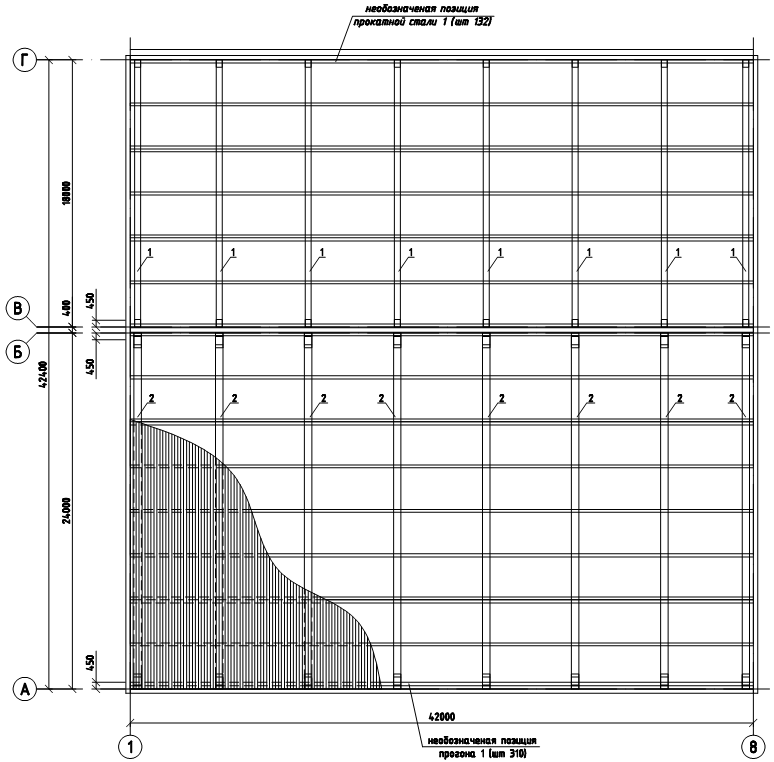

5.6 Схема расположения элементов покрытия (прогонный вариант)

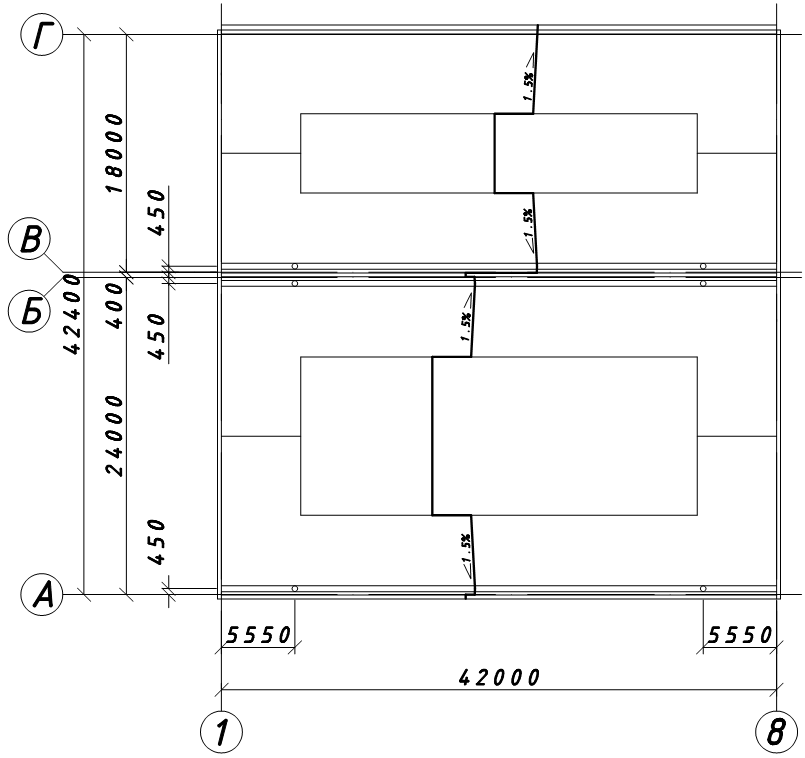

5.7 План кровли

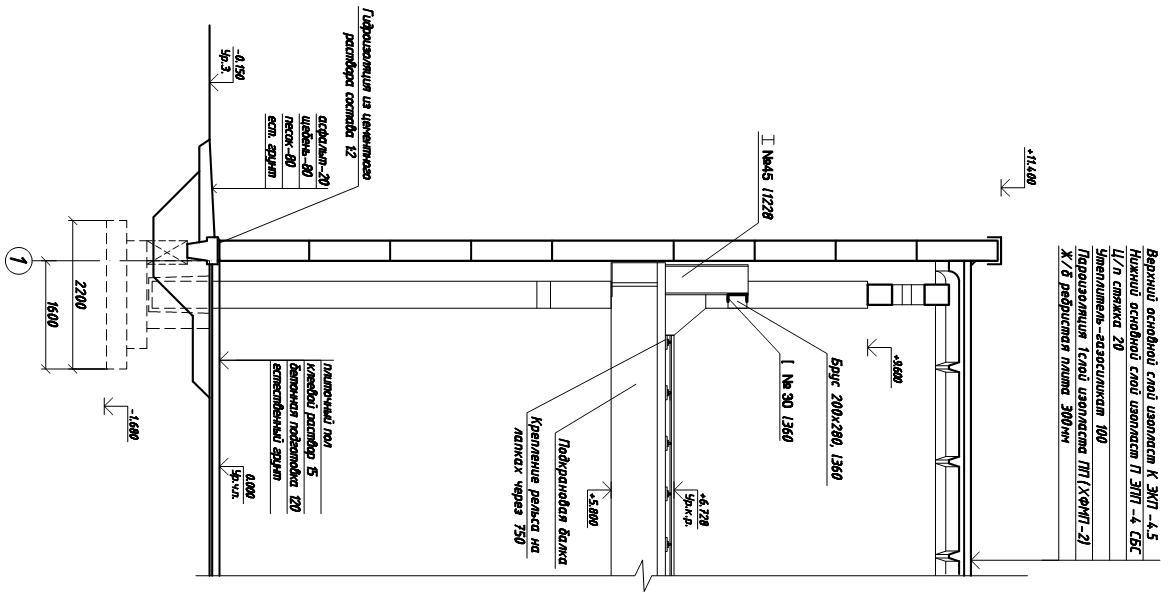

5.8 Поперечный разрез (Разрез 1-1, Н1≠Н2)

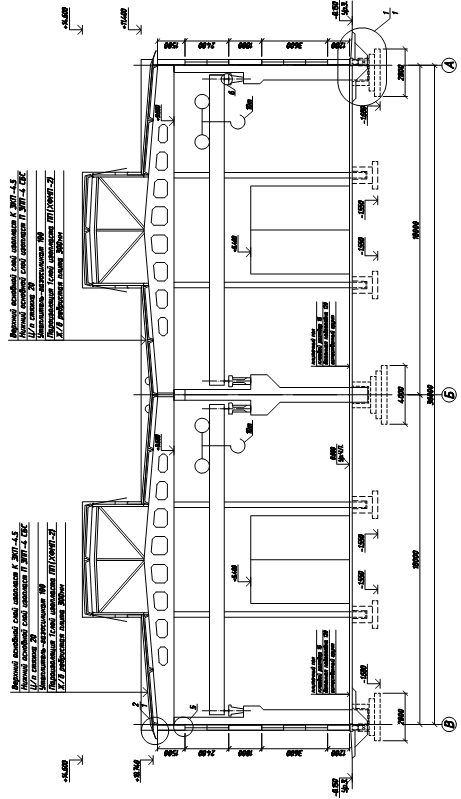

5.9 Поперечный разрез (Разрез 1-1, Н1=Н2)

5.10 Продольный разрез (Разрез 2-2)

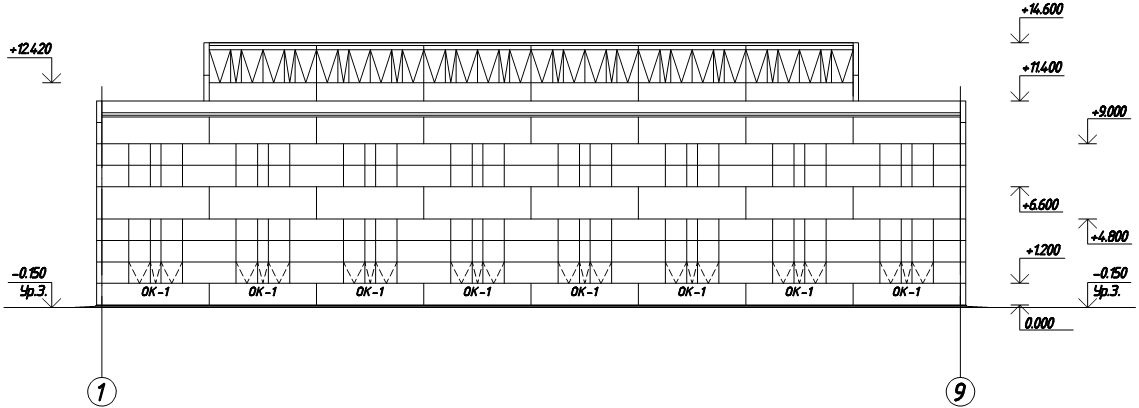

5.11 Фасад продольный

5.12 Фасад торцевой

Вопросы к защите курсового проекта «Промышленные здания»

1. Что устраивают под фундаментными балками?

2. Для чего нужна подсыпка под фундаментные балки?

3. Из чего устраивают подсыпку?

4. Для чего нужны фундаментные балки?

5. На какой отметке располагают верх фундаментной балки и постоянна ли эта отметка?

6. На какой отметке располагают верх фундамента?

7. Зависит ли верх фундамента от глубины заложения фундамента?

8. Для чего устраивают фахверковые колонны? Виды фахверковых колонн.

9. Для чего в торцах зданий выполняют привязку колонны к координационной оси 500мм.?

10. Для чего нужны консоли в колоннах?

11. Как располагают фонари на покрытиях?

12. Для чего нужны фонари?

13. Для чего устраивают упругую прокладку под крановым рельсом?

14. В каком случае проектируют свободный сброс воды с кровли?

15. На каком расстоянии располагают водосточные воронки от координационной оси здания?

16. В каком случае применяют решетчатые прогоны, а в каком швеллерного сечения?

17. В каких случаях устраивают подстропильные конструкции?

18. В каких случаях применяют привязку колонн продольным координационным осям на 250 мм?

19. Назначение пароизоляции?

20. Назначение стяжки и ее виды?

21. Что такое подошва фундамента и от чего зависит ее размер?

22. Что называется глубиной заложения фундамента?

23. Какие виды остекления?

24. Чем отличается теплое здание от холодного?

25. Какие виды связей могут применяться в производственном здании и их назначение?

26. Где в здании устраивают гидроизоляцию и ее назначении?

27. Каким образом выполняется крепление стеновых панелей к колоннам?

28. Чем заполняются стыки между панелями, и какими они бывают по расположению?

29. Что означает нулевая привязка?

30. Виды полов?

31. Виды стропильных и подстропильных конструкций?

СПИСОК ИСПОЛЬЗУЕМЫХ ИСТОЧНИКОВ

1 ГОСТ 2.001-93. Общие положения [Текст]. -- Переизд, авг, 2005 г. -Взамен ГОСТ 2.001-70; введ. 1995-01-01. Мн.: Межгос. совет по стандартизации, метрологии и сертификации, 2005. -4с.- (Единая система конструкторской документации).

2 ГОСТ 2.301-68 (СТ СЭВ 1181-78). Форматы [Текст]. - Переизд. сент. 1983 г. с изм. №1 утв. в дек. 1980 г. (ИУС 3-1981 г.). –Взамен ГОСТ 3450-60; введ. 1971-01-01. -- М.: Изд-во стандартов, 1984. --2с.-- (Единая система конструкторской документации).

3 ГОСТ 2.302-68 (СТ СЭВ 1180-78). Масштабы [Текст]. - Переизд. сент. 1983 г. с изм. №1, утв. в 'февр. 1980 г. (ИУС 4-1980). –Взамен ГОСТ 3451-59; введ. 19 71-01-01. - М.: Изд-во стандартов, 1984. -- 1 с. - (Единая система конструкторской документации).

4 ГОСТ 2.303-68* (СТ СЭВ 1178-78). Линии [Текст]. - Переизд. сент. 1983. с изм. №1, утв. в февр.1980 (ИУС 4-1980 г.).- Взамен ГОСТ 3456-59;

введ. 1971-01-01. - Мн.: Изд-во стандартов, 1984. - 6 с, - (Единая система конструкторской документации).

5 ГОСТ 2.304-81 (СТ СЭВ 851-78 - СТ СЭВ 855-78). Шрифты чертежные [Текст]. -Переизд. сент. 1983 г. –Взамен ГОСТ 2.304-68; введ. 1982-01-01. -М.: Изд-во стандартов, 1984. -- 28 с. - (Единая система конструкторской документации).

6 ГОСТ -21.101-93. Основные требования к рабочей документации [Текст]. - Взамен ГОСТ 21.101-79, ГОСТ 21.102-79, ГОСТ 21.103-78, ГОСТ 21. 104-79, ГОСТ 21.105-79, ГОСТ 21.201-78, ГОСТ 21.202-78; введ. 1994-09-01. -Мн.: Минстройархитектуры, 1995.- 43 с. - (Система проектной документации для строительства).

7 ГОСТ 2.105-95. Общие требования к текстовым документам [Текст]. -Изд. август 2005 с попр. (ИУС 12-2001); попр. (ИУС РБ 1-2002). - Взамен ГОСТ 2.105-79, ГОСТ 2.906-71; введ. 1997-01-01; изм. №1 введ. 2007-03-01 (ИУ ТИПА №10 2006). - Мн.: Межгос. совет по стандартизации, метрологии и сертификации, 2005. - 25 с. - (Единая система конструкторской документации).

8 ГОСТ 21.204-93. Условные графические обозначения и изображения элементов генеральных планов и сооружении транспорта [Текст]. - Взамен ГОСТ 21.108-78; введ. 1994-09-01.- Мн.: МНТКС, 1995. - 42с. - (Система проектной документации для строительства).

9 ГОСТ 21.205-93. Условные обозначения элементов санитарно-технических систем [Текст]. - Введ. 1994-07-04. - Мн.: Минсктипроект, 1994.-19 с. - (Система проектной документации для строительства).

10 ГОСТ 21.501-93. Правила выполнения архитектурно-строительных рабочих чертежей [Текст]. Взамен ГОСТ 21.107-78, ГОСТ 21.501-80, ГОСТ 21.502-78 и ГОСТ 21.503-80; введ. 1994-09-01.-Мн.: МНТКС, 1995.-46 с. - (Система проектной документации для строительства).

11 ГОСТ 21.508-93. Правила выполнения рабочей документации генеральных планов предприятий, сооружений и жилищно-гражданских объектов [Текст]. - Взамен ГОСТ 21.508-85. - Мн.: МНТКС, 1995. - 27 с. -(Система проектной документации для строительства).

12 СТБ 1138-98. Двери и ворота для зданий и сооружений. Общие технические условия [Текст] = Дзверы iвароты для будынкауiзбудаванняу. Агульныя тэхнiчныя умовы. - Переизд. (май 2002 г.) с изм. № 1, 2, 3 (ИУС РБ № 1- 2000 г., ИУС РБ № 4 - 2001 г., ИУС РБ № 6 - 200 П. - Взамен ГОСТ.

475-78, ГОСТ 6629-88, ГОСТ 24584-81, ГОСТ 18853-73; введ. 1999-01-01. -Мн.: Минстройархитектуры, 2002. - 33 с.

13 СТБ 1154-99. Жилище. Основные. положения [Текст] = Жыллё. Асноуныя палажэннi. - Введ. 1999-07-01. - Мн.; Минстройархитектуры РБ5 1999.-13 с.

14 СТБ 939-93. Окна и балконные двери для зданий и сооружений. Общие технические условия [Текст] = Вокны iбалконныя дзверы для будынкауiзбудаванняу. - Переизд. (июль 2003 г.) с изм. №1,2,3 (ИУС РБ №3 1996 г., ИУС РБ №1 2000 г., ИУС РБ №4 2001 г.) и попр. - Взамен ГОСТ 11214-86, ГОСТ 12506-81. ГОСТ 16289-86, ГОСТ 21519-84, ГОСТ 23166-78, ГОСТ 23344-78, ГОСТ 24699-81, ГОСТ 24700-81, ГОСТ 25062-81, ГОСТ 25097-82, ГОСТ 26601-85, ГОСТ 27936-88, РСТ БССР 865-87; введ. 1994-01-01, в части 4.2.1.2 1995-01-01. -Мн.: Миноктилпроект, 1994. -40 с.

15 СНБ 1.03.02-96. Состав, порядок разработки и согласования проектной документации в строительстве [Текст]. Взамен СНиП 1.02.01-85; введ. 1996-11-01. - Мн.: Минстройархитектуры РБ, 1996. - 24 с.

16 СНБ 2.02.01-98. Пожарно-техническая классификация зданий, строительных конструкций и материалов [Текст] = Пажарно-тэхнiчная класiфикацыя будынкау, будаунiчых канструкцыйiматэрыялау. Взамен

СНиП 2.01.02-85*; изм. №1 (янв. 2001 г.); введ. 2001-07-01. - Мн.: Минстройархитектуры РБ, 2001. - 10 с.

17 СНБ 2.04.01-97. " Строительная теплотехника [Текст]. - Взамен СНиП 11-3-79*; введ. с 1998-05-01 до 2007-07-01. Мн.: Минстройархитектуры, 1998.-32с.

18 СНБ 2.04.02-2000. Строительная климатология [Текст]. - Взамен СНиП 2.01.01-82; введ. 2001-07-01. -- Мн.: Минстрсйархитектуры, 2001. -38с.

19 СНБ 3.01.04-02. Градостроительство. Планировка и застройка населенных пунктов [Текст] = Горадабудаунiцтва. Планiроукаiзабудова населеных пунктау. -- Взамен СНиП 2.07.01-89; введ. 2003-07-01. -- Мн.: Минстройархитектуры, 2003. -64 с.

20 СНБ 3.02.04-03. Жилые здания [Текст]. - Взамен СНиП 2.08.01-89; введ. 2004-01-01. - Мн.: Минстройархитектуры, 2003. - 24 с.

21 СНБ 3.03.02-97. Улицы и дороги городов, поселков и сельских населенных пунктов [Текст]. - Взамен СНБ 6.17 - 6.25, СНБ 7.20 - 7. 26, СНиП 2.07.01-89; введ. 1998-01-01. - Мн.: Минстройархитектуры РБ, 1999. -

61 с.

22 СНБ 5.01.01-99, Основания и фундаменты зданий и сооружений [Текст]. - Взамен СНиП 2.02.01-83, СНиП 2.02.03-85, СНиП 2.02.05-87, СНиП 3.02.01-87; введ. 1999-07-01. - Мн.: Мiнстройархитектуры РБ, 1999. -56с.

23 СНБ 5.08.01-2000. Кровли. Технические требования и правила приемки [Текст] = Дахi. Тэхнiчныя патрабаваннiiправiлы прыемкi[Текст]. - Взамен СНиП II- 26-76; введ. 2001-01-01. - Мн.: Минстройархитектуры РБ, 2000. -

27с.

24 СНиП 2.01.02-85*. Противопожарные нормы [Текст]. - Переизд. с изм. №1 (апр. 1991г.).- Взамен СНиП П-2-80;ввел, 1985-01-01.-М.: Госстрой СССР, 1991. -10 с.

25 СНиП 2.03.13-88. Полы [Текст]. - Взамен СНиП II- В. 8-71; введ. 1989-01-01. -М.: ЦИТП Госстроя СССР, 1988.- 16 с.

26 СНиП 2.08.02-89. Общественные здания и сооружения [Текст]. Взамен СНиП 2.08.02-85; введ. 1990-01-01. -М.: ЦИТП Госстроя ССР, 1989.

-40с.+
