2.1.9 Прогоны покрытий

Прогоны укладьтаются по стальным стропильным фермам в малоуклонных покрытиях с рулонной кровлей и стальным профилированным настилом при шаге стропильных ферм 6 или 12 м. Прогоны опираются поузлам стальных стропильных ферм, т.е. с шагом 3 м. Прогоны пролетом 6 м изготавливаются сплошными из одиночного прокатного швеллера № 20-24, Прогоны пролетом 12 м представляют собой решетчатую (сквозную) кон­струкцию. Верхний пояс прогона образован из двух прокатных швеллеров№ 10-16, а нижний пояс и раскосы - из гнутых швеллеров.

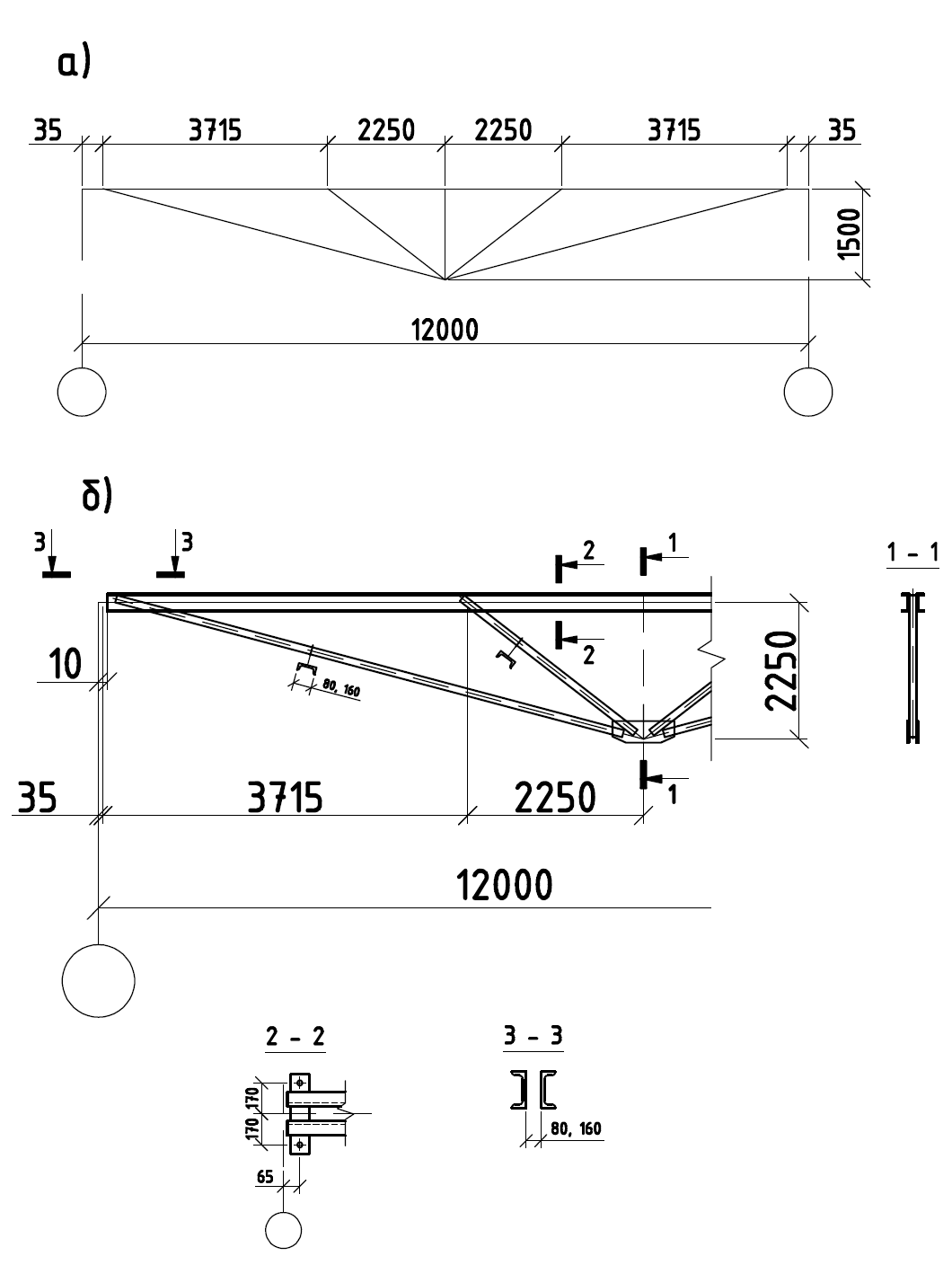

а - схема прогона; б - решетчатый прогон

Рисунок 28 – Стальные решетчатые прогоны пролетом 12 м

1 - железобетонная ребристая плита; 2 - пароизоляция; 3 - утеплитель (тип 1 - керамзитобетон; тип 2 - ячеистый бетон; тип 3 - фибролит); 4 - цементно-песчаная стяжка; 5 - гидроизоляция

4.1.9.1 Панели покрытий двухслойные со стальным профилированным настилом и утеплителем из пенополиуретана для производственных зданий. Серия 1.460.3-20

Панели покрытий изготавливаются на механизированных линиях непре­рывного действия или стендовым способом и представляют собой многослой­ную конструкцию, состоящую из несущего стального профилированного листа, покровного слоя и вспененного между ними заливочного пенополиуретана.

Для изготовления применяются стальные оцинкованные, а также оцинко­ванные с защитно-декоративными лакокрасочными покрытиями холодногнутые листовые профили с трапециевидной формой гофра по ГОСТ 24045-86. толщина профилированных листов 0,7; 0,8; 0,9 мм. В качестве покровного слоя для двух­слойных панелей приняты рулонные материалы, отвечающие требованиям СНБ.

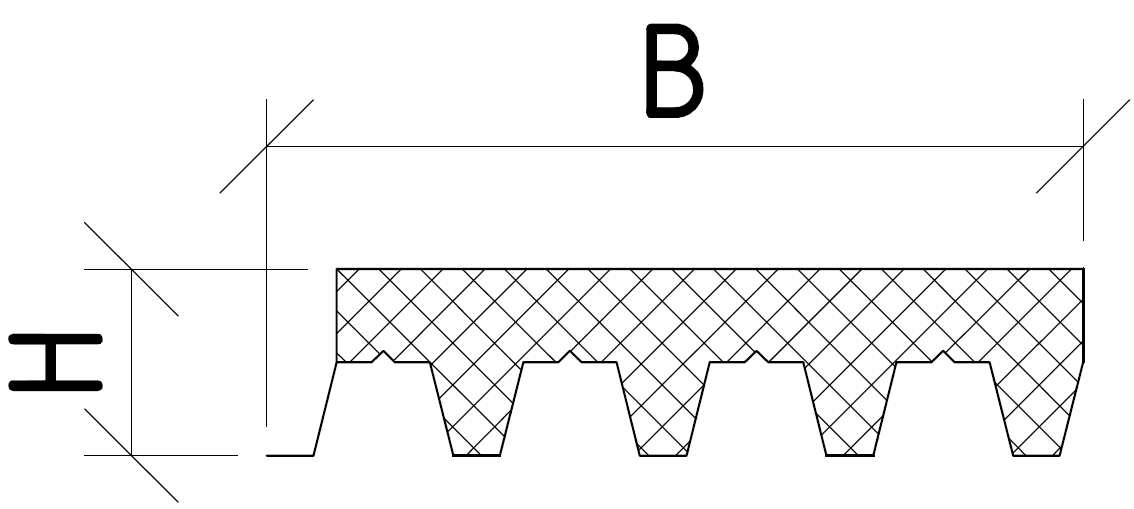

Размеры панелей, мм:

длина 3000...12400;

ширина - определяется маркой стального гнутого профиля панели, при­нятого по ГОСТ 24045-86;

высота (толщина с учетом профиля настилов) от 87 до 175.

Панели укладываются на прогоны, устанавливаемые с шагом 3 или 1,5 м у перепадов высот кровли (в местах возможного образования снеговых меш­ков), если это требуется по расчету, и крепятся к несущим элементам при по­мощи самонарезающих винтов, между собой комбинированными заклепками.

Решения основных узлов покрытий с применением двухслойных пане­лей разработаны в серии 2.460-16 "Узлы покрытий одноэтажных производст­венных зданий из двухслойных панелей" выпуски 0, 1, 2. Кровли рулонные, от­вод воды по внутренним водостокам.

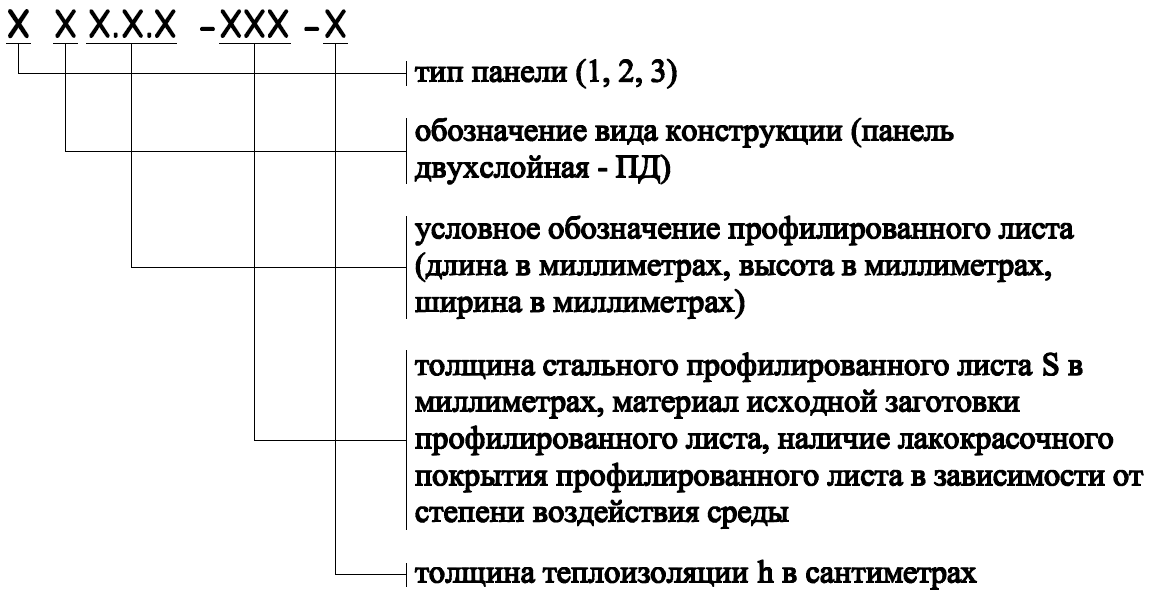

Маркировка панелей:

Пример маркировки: 1.2ПД1200.60.845-0,8-8.

Таблица 10 - Номенклатура двухслойных панелей

Марка панели	Размер, мм			Расход материалов на один метр панели, кг				Масса одного метра панели, кг
	L	н	В	Сталь	Пенопо­лиуретан	Покровный слой	Бумага
1.1ПДL.57.750-0,7-3	3000... 12400	87	822	6,5	1,9	1,19	-	9,59
1.1ПДL.57.750-0,8-3				7,4				10,49
1.1ПДL.57.750-0,7-10	3000... 12400	157	822	6,5	4,55	1,38	-	12,43
1.1ПДL.57.750-0,8-10				7,4				13,33

2.1.10 Фонари

Для верхнего освещения производственных площадей, удаленных от окон, и для естественной вентиляции (аэрации) цехов на покрытиях производственных зданий устраивают фонари.

По назначению фонари в промышленных зданиях подразделяют на световые, светоаэрационные и аэрационные. Световые и светоаэрационные фонари по своей конструкции могут быть:

а) в виде «П» образных фонарей надстроек над покрытием;

б) в виде зенитных фонарей.
