2.1.5 Стропильные конструкции

Несущие конструкции покрытий промышленных зданий подразделяют на стропильные, подстропильные и ограждающие элементы покрытия.

Стропильные конструкции перекрывают пролёт и непосредственно поддерживают ограждающие конструкции покрытия. Стропильные конструкции по схеме восприятия внешних и распределению внутренних усилий подразделяются на балки и фермы. Балка – одноэлементная конструкция, загружаемая по всему пролету. Ферма – составная стержневая конструкция, загружаемая, как правило, в соединяющих стержни узлах.

2.1.5.1 Железобетонные стропильные конструкции

Железобетонные стропильные конструкции изготавливают двух видов: балки и фермы. Железобетонные балки, решётчатые и двутаврового сечения, применяются в покрытиях пролётом до 18 м. Железобетонными фермами перекрываются пролёты 18 и 24 м.

Уклон верхнего пояса стропильных балок не превышает 8 %. При применении ферм и необходимости устройства малоуклонной кровли фермы они изготавливаются с выпущенными из верхнего пояса «рожками». В этом случае величина уклона составляет 3,3 % - для ферм пролётом 18м и 5 % - для ферм пролётом 24 м.

Стропильные балки и фермы опираются на оголовки колонн каркаса. При разном шаге колонн каркаса стропильные конструкции покрытия опираются также на подстропильные конструкции (фермы на подстропильные фермы, балки на подстропильные балки).

Железобетонные стропильные балки и фермы крепятся к оголовкам колонн сваркой закладных деталей. Крепление стропильных конструкций к подстропильным аналогично креплению их к колоннам.

Общая устойчивость конструкций покрытия обеспечивается жёстким диском покрытия (ребристые плиты привариваются к стропильным конструк­циям не менее чем в трёх точках и швы между плитами замоноличиваются).

2.1.5.1.1 Стропильные балки по серии 1.462.1-3/89 выпуск 1

Балки запроектированы для применения в условиях неагрессивной среды в покрытиях отапливаемых и не отапливаемых зданий.

Балки имеют прямоугольное сечение переменной высоты с двускатным уклоном верхнего пояса 1:12. Для снижения массы в балках сделаны проемы, которые могут быть использованы для прокладки воздуховодов и других коммуникаций.

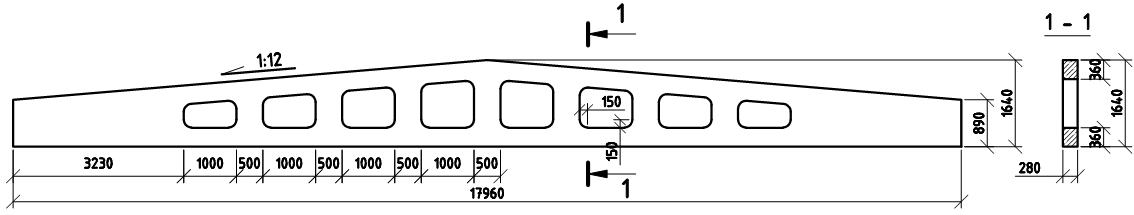

Рисунок 12 - Балка длиной 18м - марка ЗБДР18-6К7Т

Масса, т = 12,1

Сталь, кг = 592,1

Бетон, м³= 4,84

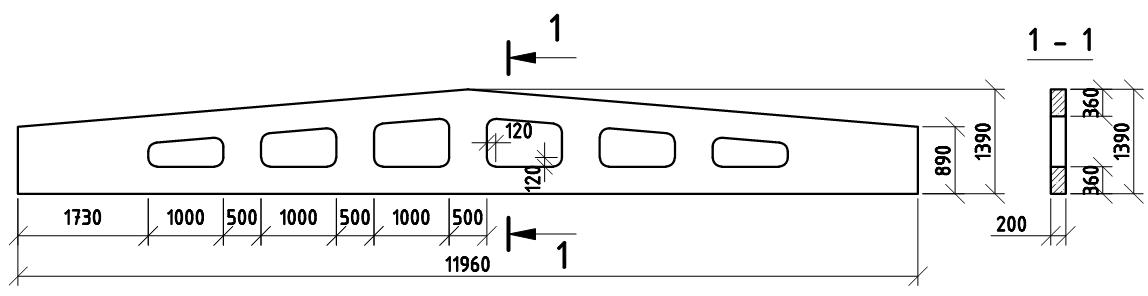

Рисунок 13 - Балка длиной 12 м - марка 2БДР12-8К7Т

Масса, т = 5,0

Сталь, кг = 334,2

Бетон, м³= 2,00

2.1.5.1.2 Балки стропильные (шифр 2021-129 выпуск 1)

Предварительно напряженные балки пролетом 18 м предназначены для применения в покрытиях с шагом балок 6 м с фонарями и без фонарей, с подвесным подъемно-транспортным оборудованием и без него.

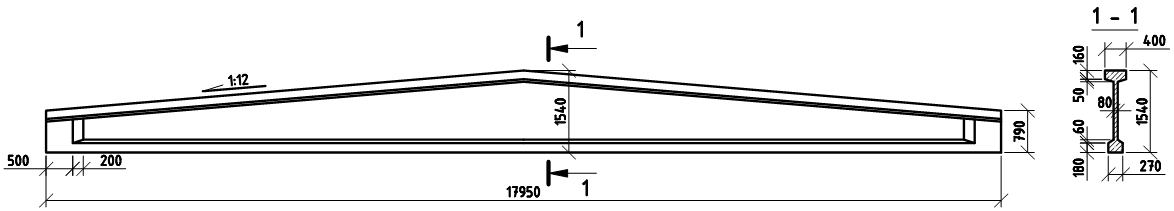

Рисунок 14 - Балки длиной 18 м.

Марка 1БД18-4АШ (5)

Масса, т = 9,1

Сталь, кг = 658,1

Бетон, м³= 3,6

Марка 1БД18-ЗК7 (5)

Масса, т = 9,1

Сталь, кг = 426,2

Бетон, м³= 3,6

2.1.5.1.3 Балки стропильные (шифр 2021-136 выпуск 1)

Предварительно напряженные балки пролетом 12 м предназначены для применения в покрытиях с фонарями и без фонарей, с подвесным подъемно-транспортным оборудованием и без него.

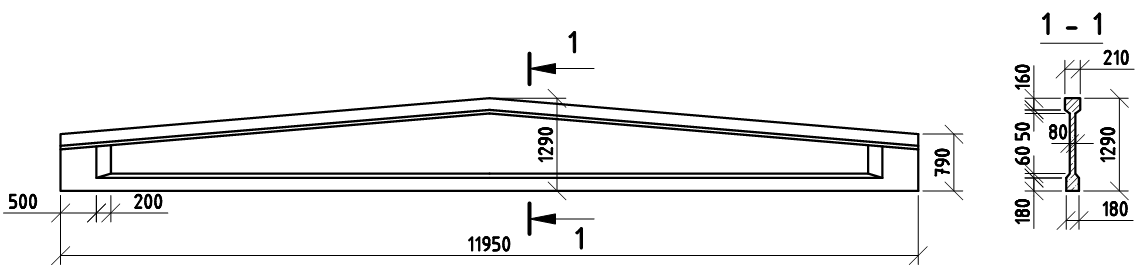

Рисунок 15 - Балки длиной 12 м.

Марка БСД12-2АтУ (4)

Масса, т = 4,1

Сталь, кг = 156,6

Бетон, м³= 1,6

Марка БСД12-4К7 (5)

Масса, т = 4,1

Сталь, кг = 228,1

Бетон, м³= 1,6
