4.3 Разработка технологического процесса д, то или ремонта
4.3.1 Формирование перечня работ Д, применяемое оборудование.

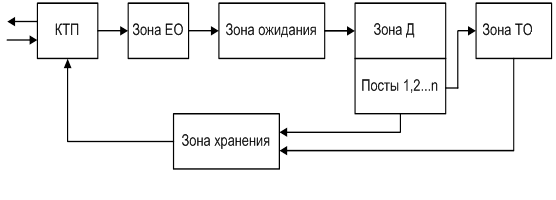

Представим схему укрупнённого процесса диагностики
Рисунок 4.3 - Схема укрупненного процесса диагностики
Перечень и последовательность работ проводимых при диагностировании коробки передач автомобиля Mazda 6 с техническими условиями и указаниями представим в операционно-технологической карте, таблица 4.1.
Таблица 4.2- Операционно-технологическая карта по диагностированию коробки передач Мazda 6
|
№ операции
|
Наименование операции |
Оборудование, приспособление, инструмент |
Технические условия и указания
|
|
1 |
2 |
3 |
4 |
|
1 |
Установить автомобиль на пост |
Упоры |
Автомобиль зафиксировать противооткатными упорами. Подключить вентиляционный отсос |
|
2 |
Визуально проверить состояния коробки передач |
- |
Не должно быть следов подтекания из сальников и прокладок |
|
3 |
Проверить люфт |
Люфтомер |
Допустимый люфт не более 10-15°; |
|
4 |
Проверить акустически наличие стуков и гула |
Подъёмник |
Не должно быть излишних шумов и стуков при работе коробки передач |
|
5 |
Убрать автомобиль с поста |
Упоры |
Убрать противооткатные упоры. Отключить вентиляционный отсос |

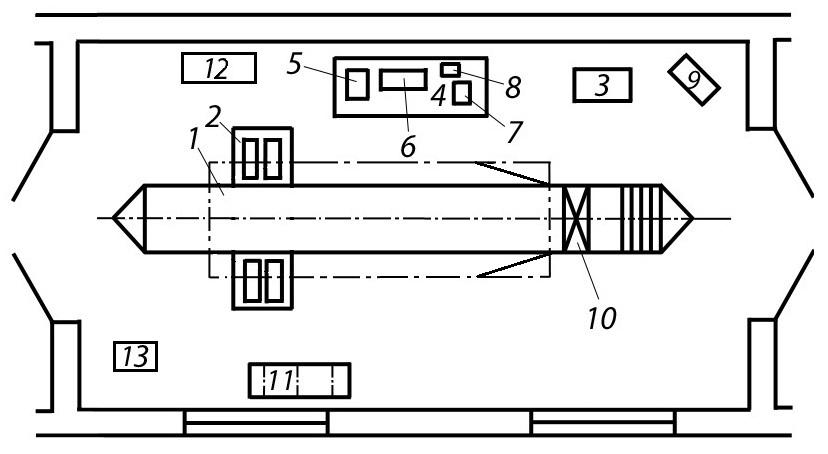

Схема поста диагностики представлена на рисунке 4.4.
1 – осмотровая канава; 2 –стенд тормозных качеств; 3 – мотор-тестер; 4 – верстак слесарный; 5 –компрессор; 6 – динамометр-люфтомер для проверки агрегатов трансмиссии; 7 –набор инструментов; 8 – расходомер газовый; 9 – пульт стенда; 10 – переходной мостик; 11 – тумбочка подкатная; 12 –устройство для удаления выхлопных газов; 13 – газоанализатор.
Рисунок 4.4-Пост диагностический проездной
4.3.2 Формирование перечня работ ТО, применяемое оборудование
Таблица 4.3 – Операционно-технологическая карта по ТО коробки передач Мazda 6
|
№ операции
|
Наименование операции |
Оборудование, приспособление, инструмент |
Технические условия и указания
|
|
1 |
2 |
3 |
4 |
|
1 |
Установить автомобиль на пост |
упоры |
Автомобиль зафиксирова- зафиксировать противооткатными упорами. Подключить вентиляционный отсос |
|
2 |
Проверить уровень масла в кпп |
- |
Открутить контрольно долевную попку, если масло полинось то уровень если нет то долить |
|
3 |
Проверить нет ли подтёков в местах соединения прокладок |
- |
Подтянуть болты, заменить прокладки |
|
4 |
Проверить сальник вторичного вала |
- |
Если имеются следы подтекания масла сальник рекомендуется заменить |
|
5 |
Проверить рычаг механизма переключения переда |
- |
Не должно быть излишнего люфта. |
|
6 |
Убрать автомобиль с поста |
Упоры |
Убрать противооткатные упоры. Отключить вентиляционный отсос |
Схема поста технического осмотра представлена на рисунке 4.5.
1 – осмотровая канава; 2 – автомобиль; 3 – переходной мостик; 4 – исполнитель; 5 – прибор, инструмент; 6 – слесарный верстак
Рисунок 4.5 – Пост технического осмотра
Заключение
Данная работа позволила расширить, систематизировать и закрепить теоретические знания по дисциплине и применить их к решению задач по организации и технологии диагностирования, обслуживания и ремонта автомобилей. Была разработана диагностическая и технологическая карта на диагностирование кпп и проведено нормирование трудоемкости.
Список литературы
1. Болбас Н.М., Основы технической эксплуатации автомобилей: Учеб. для ВУЗов /. - Мн.: Алфея, 2001. - 352 с.
2. Кузнецов Е.С.,Техническая эксплуатация автомобилей: Учеб. для ВУЗов / Е.С.Кузнецов, В.П.Воронов, А.П.Болдин и др. - М.: Транспорт, 1991. - 413 с.
3. Роговцев В.Л., и др. Устройство и эксплуатация транспортных средств. – М.: Транспорт, 2000. – 430 с.
4. Технический кодекс установившейся практики ТКП 248-2010. - Мн: НПО "Транстехника", 2010.
5. ГОСТ 23660-79. Система технического обслуживания и ремонта автомобильной техники.Обеспечение ремонтопригодности при разработке изделий. - М.: Изд-во стандартов, 1979. – 22с.
6. ГОСТ 20334-81. Система технического обслуживания и ремонта автомобильной техники. Показатели эксплуатационной технологичности и ремонтопригодности. - М.: Изд-во стандартов, 1982. – 5 с.
7. ГОСТ 21624-81. Система технического обслуживания и ремонта автомобильной техники. Требования эксплуатационной технологичности и ремонтопригодности изделий. - М.: Изд-во стандартов, 1982. – 14 с.
8. Коваленко, Н.А. Техническая эксплуатация автомобилей: учеб. пособие / Н.А. Коваленко, В.П. Лобах, Н.В. Вепринцев. – Минск: Новое знание, 2008. – 352 с.
9. Интернет сайт http://automn.ru
