1 Выбор машин для разработки грунта
Для разработки грунта в котлованах в качестве ведущей машины применяют экскаваторы с оборудованием типа «драглайн» или «прямая лопата», для узких (шириной понизу до 3 м) траншей и ям под отдельные фундаменты одноэтажных промышленных зданий – «обратная лопата».
В зависимости от объёма грунта в котловане определяют емкость ковша экскаватора (таблица 1.1)
Таблица 1.1 – Рекомендуемые ёмкости ковша экскаватора
| Объем грунта в котловане, м3 | Емкость ковша экскаватора |
| До 500 | 0,15 |
| 500-1500 | 0,24 и 0,3 |
| 1500 | 5000 |
| 2000–8000 | 0,65 |
| 6000–11000 | 0,8 |
| 11000–15000 | 1,0 |
| 13000–18000 | 1,25 |
| Более 18000 | 1,5 |
По виду и категории грунта выбирают тип ковша экскаватора. Например, для песков и супесей выбирают ковш со сплошной режущей кромкой, а для глин и суглинков – с зубьями.
По указанным характеристикам предварительно принимают два-три типа экскаваторов (таблицы 1.2–1.4), отличающиеся видом оборудования, ёмкостью ковша или тем и другим вместе, и по наименьшим приведенным затратам выбирают экскаватор для отрывки котлована. В качестве комплектующих машин для вывоза лишнего грунта из котлована и обеспечения совместной работы с экскаватором выбирают автосамосвалы. По таблицам 1.14 и 1.21 назначают марку автосамосвалов и их грузоподъёмность. Требуемое количество самосвалов определяют из выражения
                                                 n
=
 ,
                                                  (1.1)
,
                                                  (1.1)
где Тц – продолжительность одного цикла работы автосамосвала, мин;
tn – время погрузки в один автосамосвал, мин.
Технические характеристики машин для разработки грунта приведены на рисунках 1.1–1.9 и в таблицах 1.2–2.1.

1 – опорно–поворотное устройство; 2 – пневмоколесное ходовое устройство; 3 – выносная опора; 4 – поворотная платформа; 5 – силовая установка; 6, 8, 9 – гидроцилиндры стрелы, рукояти, ковша; 7 – стрела; 10 – рукоять; 11 – ковш; 12 – бульдозерный отвал; 13 – кабина машиниста
Рисунок 1.1 – Пневмоколесный полноповоротный гидравлический экскаватор
ЭО-3323
Таблица 1.2 - Технические и технологические параметры одноковшовых гидравлических экскаваторов на пневмоколесном ходу
|

 Показатель | ЭО-3322А | ЭО-3322Б | ЭО-3322Б1 | ЭО-3322Д | ЭО-3323 | ЭО-3323А | ЭО-3322В | ЭО-3333 | ЭО-4321 | ЭО-4321А | ЭО-4322 | |||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | |||||||||||
| Мощность двигателя,кВт | 55 | 55 или 73 | 55 | 55 | 59 | 59 или 73 | 73 | |||||||||||||||
| Наибольшая скорость передвижения, км/ч | 19,5 | 19,5 | ||||||||||||||||||||
| Экскаватор с оборудованием «обратная лопата» с нормальной стандартной рукоятью | ||||||||||||||||||||||
| Вместимость ковшей обратной лопаты, м3 | 0,4; 0,5 | 0,4; 0,5 | 0,5 | 0,63 | 0,4;0,5; 0,63;0,8 | 0,4; 0,5 пл. отвал | 0,63 | 0,5 | 0,63 | 1,0 | ||||||||||||
| Вместимость основного ковша для грунтов I-IVгрупп | 0,5 | 0,5 | 0,63 | 0,5 | 0,4 | 0,63
 | 1,0 | |||||||||||||||
| Продолжение таблицы 1.2
 | ||||||||||||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | |||||||||||
| Вместимость основного ковша для грунтов I-IIIгрупп | _ | _ | _ | _ |
 0,63 | _
 | _ | |||||||||||||||
| Длина нормальной рукояти, мм | 2500 | 2580 | 1885 | 2580 | - | 2930
 | 3150
 | 3150 | ||||||||||||||
| Наибольшая глубина копания, Нк, м | 4,2 | 4,2 | 4,62 | 4,2 | 4,8 | 5,5 | 6,0 | 5,85 | ||||||||||||||
| Наибольший ради-ус копания на уров-не стоянки Rk, м | 7,36 | 7,6 | 7,9 | 7,6 | 8,5 | 8,95 | 9,3 | 9,0 | ||||||||||||||
| Наибольшая высота выгрузки, Нв, м | 4,8 | 4,8 | 6,3 | 4,8 | 4,0 | 5,6 | 5,7 | 5,5 | ||||||||||||||
| Наибольший радиус выгрузки Rв, м | 6,2 | 6,6
 | 6,7 | 6,6 | – | 7,16 | ||||||||||||||||
| Экскаватор с оборудованием «прямая лопата» | ||||||||||||||||||||||
| Вместимость ковша для грунтов I—IVгрупп, м3 | – | 0,63 | – | 0,8 | 1,0 | 1,2 | ||||||||||||||||
| Вместимость ковша для грунтов I—IIIгрупп, м3 | – | – | – | __ | __ | __ | ||||||||||||||||
| Наибольший радиус копания Rk, м | – | 6,8 | – | 7,45 | 7,54 | 8,0 | ||||||||||||||||
| Наибольшая высота копания НК, м | – | 7,6 | – | 7,9 | 7,9 | 7,9 | ||||||||||||||||
| Наибольшая высота выгрузки Нв, м | – | 4,2 | – | 5,67 | 4,7 | 4,8 | ||||||||||||||||
| Радиус выгрузки при наибольшей высоте выгрузки Rв, м | – | –
 | – | 4,9 | ||||||||||||||||||
| Экскаватор с погрузочным оборудованием | ||||||||||||||||||||||
| Вместимость погру- зочного ковша , м3 | 0,5 0,8 | 0,57;1,0
 | 1,2 | 0,57 1,0 | – | 0,8 | 1,6 | 1,6 | ||||||||||||||
| Наибольшая высота выгрузки Нв, м | 3,2
 | 4,25 | 4 | 3,97 | – | 5,6 | 4,7 | 4,7 | ||||||||||||||
| Наибольший радиус копания на уровне стоянки Rk, м | 5,9 | 6,4 | 6,6 | 5,7 | – | 7,4 | 7,2 | 7,2 | ||||||||||||||
| Радиус выгрузки при наибольшей высоте выгрузки Rв,м | 3,2 | 4,2 | 4,0 | 3,2 | – | 4,1 | 4,9 | 4,9 | ||||||||||||||
| Длина планируемого участка Lп, м | 2,0 | 2,9 | 2,0 | – | – | 2,7 | 2,7 | |||||||||||||||
| Вместимость ковша,м3 | 0,35
 | 0,5 | 0,5
 | 0,5 | – | 0,63 | 0,63 | 0,63 | ||||||||||||||
| Радиус копания на уровне стоянки Rк, м | 7,5 | 7,5 | 7,1 | – | 7,26 | 9,2 | 9,0 | |||||||||||||||
| Окончание таблицы 1.2 | ||||||||||||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | |||||||||||
| Наибольшая глубина копания, Нк, м | 5,2 | 5,4 | 5,2 | – | 6,8 | 7,3 | 8,8 | |||||||||||||||
| Наибольшая высота выгрузки Нвм | 3,9 | 3,9 | 3,9 | – | 4,1 | 3,3 | 3,6 | |||||||||||||||
| Радиус выгрузки при наибольшей высоте выгрузки Rвм |
 4,5 |
 4,5 |
 4,5 | – |
 6,4 |
 6,6 |
 6,6 | |||||||||||||||
Таблица 1.3 - Технические и технологические параметры одноковшовых гидравлических экскаваторов на гусеничном ходу
|

 Показатель | ЭО-3122 | ЭО-3221 | ЭО-4121А | ЭО-4121Б | ЭО-4124 | ЭО-4125 | ЭО-5122 | ЭО-5122А | ЭО-5123 | ЭО-5124 | ЭО-6122А | ЭО-6123 | |||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | |||||||||||
| Мощность двигателя,Вт | 55 | 95,7 | 12 | 2*76
 | |||||||||||||||||||
| Наибольшая скорость передвижения км/ч |
 3 |
 2,5 |
 2,4 |
 1,5 | |||||||||||||||||||
| Масса эксплуата-ционная с оборудованием «обратная лопата», т | 14,05 | 13,8 | 23 | 23,5 | 24,5 | 25,6 | 35,8 | 35,8 | 36,4 | 39 | 56,2 | 62 | |||||||||||
| Номинальное давление в гидросистеме, МПа |
 16 |
 16 |
 25 |
 25 |
 25 | ||||||||||||||||||
| Вместимость гидросистемы,л | 350 | 330 | 400 | 600
 | |||||||||||||||||||
| Экскаватор с оборудованием «обратная лопата» и нормальной рукоятью | |||||||||||||||||||||||
| Вместимость ковшей обратной лопаты, м3 | 0,4; 0,5;0,63; 0,8 | 0,65 1,25 | 0,65;1,0; 1,25 | 1,25 0,8 1,0 | 1,25;1,6 | 1,25;2,0 | 1,6;2,5 | ||||||||||||||||
| Вместимость основного ковша для грунта I-IVгрупп | 0,63 | 0,65 | 1,0; 0,65 | 0,8 1,0 | 1,25 | 1,25 | 1,6 | ||||||||||||||||
| Вместимость основного ков-ша для грунтов I-IIгрупп | – | 1,25(I-II групп) | 1,6 | 2,0 | 2,5
 | ||||||||||||||||||
| Продолжение таблицы 1.3
 | |||||||||||||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | |||||||||||
| Длина нормальной рукояти,мм | 1885 | 1900 | 2990 2900* | 2990* 2900 | 2990 2900 | 2300
 | – | ||||||||||||||||
| Наибольшая глубина копания Hk, мм | 4,8 | 4,76 | 5,8/ 6,0* | 5,8/ 6,0* | 5,65* 6.0 | 6,21 | 7,2 | ||||||||||||||||
| Наибольший радиус копания на уровне стоянки R, м | 7,75 | 7,9 | 9,1/ 9,4* |
 9,1/9,4* | 9,15* 9,3 |
 9,75 |
 11,5 | ||||||||||||||||
| Наибольшая высота выгрузки Нв,м |
 4,5 |
 5,05 |
 5,0/5 |
 5,0/5,0* | 5,1* 5,15 |
 5,31 |
 5,8 | ||||||||||||||||
| Наибольший радиус выгрузки Rв,м | 6,54 при Нв = 2,5 м
 |
 4,6 | 7,4/ 7,8 при Нв=3м |
 7,4/7,8 при Нв=3 м |
 7,36* 7,55 |
 6,3 |
 7,6 | ||||||||||||||||
| Экскаватор с оборудованием «прямая лопата» | |||||||||||||||||||||||
| Вместимость ковша для грун-тов I-IVгрупп, м3 | 0,63 | – | 1,0 | 1,0 | 1,6 | 2,5 | |||||||||||||||||
| Вместимость ковша для грунтов I-IIIгрупп, м3 | – | – | – | 1,2 | 2,0 | 3,2 | |||||||||||||||||
| Наибольший радиус копания, Rк, м | 6,8 | – | 7,1
 | 7,65 | 8,93 | 10,2 | |||||||||||||||||
| Наибольшая высота копания Нк, м |
 7,3 | – | 7,3 | 8,2 | 9,65 | 10,7 | |||||||||||||||||
| Наибольшая высота выгрузки Нв, м |
 4,1
 | – |
 5,0 |
 5,95 |
 5,1 |
 5,95 | |||||||||||||||||
| Радиус выгрузки при наибольшей высоте выгрузки Rв, м | 4,62 при Нв= 3,7 м | – | 4,6 | 4,3 | 4,3 | 3,8 | 4,62 | 5,7 | |||||||||||||||
| Вместимость погрузочного ковша,м3 | 1,2 | – | 1; 1,5 | 0,85; 1,4 | 1,4 | 1,1; 1,4 | 2,8 | 2,8 | 4,0 | 5,0 | |||||||||||||
| Окончание таблицы 1.3
 | |||||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | |||
| Экскаватор с погрузочным оборудованием | |||||||||||||||
| Наибольшая высота выгрузки Нв, м | 4,0 | – |

 | 3,75 |
 – | 5,5 | 4,73 | 5,1 | 5,5 | 6,1 | |||||
| Наибольший радиус копания на уровне стоянки Rк, м | 6,6 | – | 6,7 | 7,5 | 8,9 | 8,7 | 9,8 | 9,7 | |||||||
| Радиус выгрузки при наибольшей высоте выгрузки Rв, м | 5,3 при Нв= 3м | – | 5,15 | 4,5 | 5,53 | 6,0 при Нв=4,5м | 6,4 | 6,0 | |||||||
| Длина планируе мого участка Lп, м | 2,9 | – | 2,2
 | 3,2 | 3,9 | 4,0 | 4,06 | 3,7 | |||||||
| Экскаватор с грейферным оборудованием без дополнительной вставки | |||||||||||||||
| Вместимость ковша, м3 | 0,63 | 0,5; 0,63 | 0,5; 1,0 | 0,75 | 0,6 0,75 | 0,6; 0,75 | – | 1,0 | – | ||||||
| Радиус копания на уровне стоянки Rк, м | 7,44 | 8,2 | 8,9 | 9,0 | 9,3 | 8,85 | 9,15 | 9,5 | – | ||||||
| Наибольшая высота копания Нк, м | 5,48 | 5,7 | 7,9 | 7,85 | 8,1 | 7,8 | 8,1 | 8,65 | – | ||||||
| Наибольшая высота выгрузки Нв, м | 3,67 | 3,8 | 3,0 | 3,06 | 3,0 | 2,95 | 3,4 | 3,25 | – | ||||||
| Радиус выгрузки при наибольшей высоте выгрузки Rв, м | 4,5 | 5,4 | 6,7 | 6,7 | 7,0 | 6,45 | 6,3 | 6,7 | – | ||||||
| Примечание – Над чертой приведены данные с составной стрелой; под чертой – данные с моноблочной стрелой
 | |||||||||||||||
Таблица 1.4 - Технические и технологические параметры одноковшовых канатных экскаваторов
| Наименование показателей | ЭO-3311Г | ЭO-3211Д ЭO-3211Д-1 | ЭO-3211Е-1 | Э-652Б | ЭO-4111В | ЭO-4112 ЭO-4112ХЛ | ЭO-10011Е ЭO-5111ЕХЛ | ЭO-5111Б |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Мощность двигателя,кВт | 37 | 37 | 44,4 | 55-60 | 55-60 | 55-60 | 80 | 103 |
| Скорость передвижения,км/ч | 16,9 | До 2,9 | До 3,2 | 1,7-3,1 | 1,7-3,1 | 2,4 | 2 | 2 |
| Эксплуатационная масса с оборудованием «обратная лопата», т |
 12,4 |
 12,73 |
 12,9 |
 21,2* |
 23,02* |
 24,1* |
 33,7* |
 33,5* |
| Тип ходового устройства | Пнев- моко- лесный |
 Гусеничный | ||||||
| Размеры шин пневмоколесного хода, дюйм | 12-20 | – | ||||||
| Оборудование «обратная лопата» (рисунок 1.2) | ||||||||
| Вместимость основного ковша,м3 |
 0,4 | 0,5;0,45 0,5 | 0,45; 0,5 | 0,65; 0,8 - со сплош. режущ. кромкой |
 0,8 |
 1 | 1; 1,2 | |
| Группа грунта по трудности разработки | I-IV | I-IV
 | I-IV
 | I-IV | I-IV | I-IV | ||
| Длина стрелы, мм | 4900 | 5100 | – | 5500 | 5900 | 5500 | 6200 | |
| Длина рукояти, мм | 2300 | 2500 | – | 3020 | 3020 | 3020 | 4910 | |
| Наибольшая глубина копания Нк, м: |

 |

 |

 |

 |

 |

 |

 | |
| траншеи | 4 | 5,02 | 5,2 | 5,8 | 6,9 | 6,9 | 6,9 | |
| котлована | 2,6 | – | – | 4 | 4 | 4 | 6,1 | |
| Наибольший радиус копания Rк, м | 5,9 | 8,2 | 8,6 | 9,2 | 10,16 | 10,16 | 10,5 | |
| Наибольшая высота выгрузки Hв, м | 4,3 | 5,6 | 5,4 | 6,14 | 6,14 | 5,8 | 4,2 | |
| Начальная высота выгрузки Hв1, м | – | 2,7 | – | 2,35 | 2,35 | 2,35 | – | |
| Наибольший радиус выгрузки Rв, м | – | 7 | – | 8,1 | 8,05 | 8,1 | 7,8 | |
| Начальный радиус выгрузки Rв1, м | – | 3,2 | – | 5 | 5 | 5 | – | |
Продолжение таблицы 1.4
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | |||

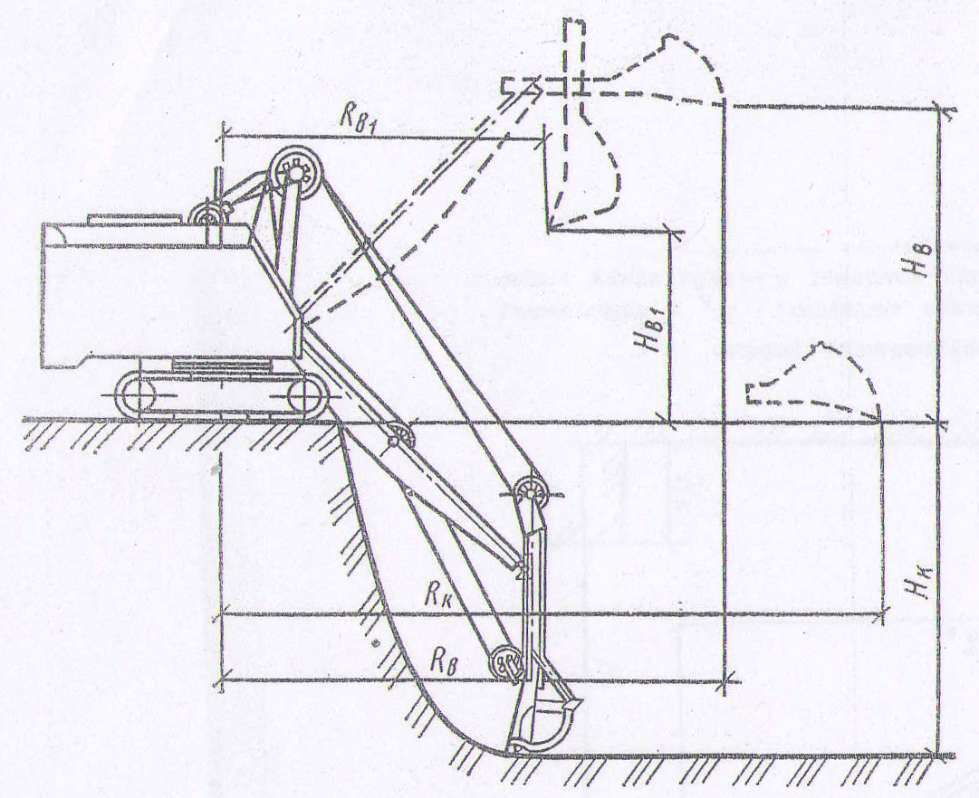

| Оборудование «прямая лопата» (рисунок 1.3) | |||||||||||
| Вместимость ковша,м3 | 0,4 | – | – | 0,65;0,8– со сплошной режущей кромкой | 1 | 1; 1,2 | 1,25 | ||||
|
 |
 |
 |
 |
 |
 |
 |
 | ||||
| Группа грунта по трудности разработки | I-IV | – | – | I-IV | I-IV | I-IV | |||||
| Длина стрелы, мм | 4900 | – | 5500 | 6200 | 6800 | ||||||
| Длина рукояти, мм | 2300 | – | 4500 | 4910 | 4900 | ||||||
| Угол наклона стрелы α, град |
 | – | 45 | 45 | 60 | 45 | 60 | ||||
| Наибольший радиус копа-ния Rк, м | 5,9 | – | 7,8 | 9,2 | 8,4 | 9,9 | 9,1 | ||||
| Наибольший радиус выг-рузки Rв, м | 5,4 | – | 7,2 | 8,3 | 7,4 | 8,9 | 8,3 | ||||
| Радиус выгрузки при наиболь-шей высоте выгрузки Rв1, м |
 4,5 | – |
 5,4 |
 7,4 |
 6 |
 3,3 |
 3,6 | ||||
| Наибольшая высота копа-ния Hвк, м | 6,2 | – | 7,9 | 6,5 | 8,2 | 7,8 | 9,3 | ||||
| Высота выгрузки при наиболь-шем радиусе выгрузки Hв1,м |
 2,9 | – |
 2,7 |
 2,5 |
 3,4 |
 – | |||||
| Наибольшая высота выг-рузки Hв, м | 4,3 | – | 5,6 | 5 | 6,1 | 5,1 | 6,6 | ||||
| Глубина ко-пания ниже уровня стоянки Нк, м | – | – | 1,5 | 1,8 | 1,4 | 2 | 1,6 | ||||
| Радиус копания на уровне стоя-нки Rкс, м | 3 | – | 4,7 | 5 | 4,8 | 6,3 | 6 | ||||
Продолжение таблицы 1.4
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | ||||||||||||||||||||
| Оборудование «драглайн» (рисунок 1.4) | ||||||||||||||||||||||||||||
| Вместимость ковша, м3 | 0.4 | 0,4; 0,45; 0,5 | 0,45; 0,5 | 0,8 | 1 | 1,25; 1,5** | ||||||||||||||||||||||
| Длина стре-лы, L, мм | 10500 | 10500 | 10000 | 13000 | 12500 | 15000 | 12500 | |||||||||||||||||||||
| Угол накло-на стрелы α, град | 30 | 30 | 45 | 30 | 45 | 30 | 45 | 30 | 45 | 30 | 45 | 30 | 45 | |||||||||||||||
| Наибольший радиус копа-ния Rк, м | 11,1 | 11,1 | 10,2 | 11,1 | 10,2 | 14,3 | 13,2 | 13,5 | 12 | 16 | 14 | 14,3 | 12,9 | |||||||||||||||
| Наибольший радиус выг-рузки Rв, м | 10 | 10 | 8,3 | 10 | 8,3 | 12,5 | 10,4 | 12,2 | 10,2 | 14,4 | 12 | 12,4 | 10,4 | |||||||||||||||
| Наибольшая глубина ко-пания Нк,м |


 |

 |


 |


 |


 |


 |
 |


 |


 |


 |


 |


 |

 | |||||||||||||||
| при боковом проходе; | 5,3

 | 5,3

 | 3,8

 | 4,4

 | 3,8

 | 6,6

 | 5,9

 | 5,5

 | 4,4

 | 7,8

 | 5,7

 | 6,0

 | 5,1

 | |||||||||||||||
| при концевом проходе | 7,6 | 7,6 | 6,1 | 7,3 | 5,6 | 10 | 7,8 | 9,4 | 7,4 | 10 | 9,2 | 9,5 | 7,5 | |||||||||||||||
| Наибольшая высота выг-рузки Hв, м | 3,83 | 3,83 | 6,3 | – | 5,5 | – | 8,0 | 4,1 | 6,6 | 5,3 | 8,4 | 4 | 6,5 | |||||||||||||||
| Оборудование «грейфер» (рисунок 1.5) | ||||||||||||||||||||||||||||
| Вместимость ковша, м3 | – | – | – | 0,65 | 1
 | 1,25 | 1,5** | |||||||||||||||||||||
| Длина стрелы, Lмм | – | – | – | 10000 | 12500 | 15000 | 125 00 | 150 00 | ||||||||||||||||||||
| Наибольшая глубина копания Нк, м | – | – | – | 6 | 6 | 6 | 6 | 6 | ||||||||||||||||||||
| Наибольшая высота выгрузки Hв, м | – | – | – | 7,6 | 8,3 | 10,7 | 8,4 | 10,7 | ||||||||||||||||||||
| Наибольший радиус копания Rк, м | – | – | – | 8,0 | 12,2 | 12,0 | 12,3 | 12,0 | ||||||||||||||||||||
| Габаритная ши-рина раскрытого грейфера А, м | – | – | – | 2,4 | 2,4 | – | ||||||||||||||||||||||
| Габаритная высота раскрытого грейфера В, м | – | – | – | 2,9 | 3,2 | – | ||||||||||||||||||||||
| Примечание – * – масса экскаватора с прямой лопатой; ** – вместимость ковша для грунта I-III групп | ||||||||||||||||||||||||||||

Нк – наибольшая глубина копания; Rк – наибольший радиус копания; Нв – наибольшая высота выгрузки; Rв – наибольший радиус выгрузки; Rв1 – начальный радиус выгрузки; Нв1 – начальная высота выгрузки
Рисунок 1.2 – Экскаватор с оборудованием «обратная лопата»

Rк — наибольший радиус копания; Rв — наибольший радиус выгрузки; Rв1 —радиус выгрузки при наибольшей высоте выгрузки; Нв – наибольшая высота выгрузки; Нвк – наибольшая высота копания; Нв1 – высота выгрузки при наибольшем радиусе выгрузки; Нк – глубина копания ниже уровня стоянки; Rкс – радиус копания на уровне стоянки; α – угол наклона стрелы
Рисунок 1.3 – Экскаватор с оборудованием «прямая лопата»

L – длина стрелы; α – угол наклона стрелы; Rк – наибольший радиус копания; Rв – наибольший радиус выгрузки; Нк – наибольшая глубина копания; Нв – наибольшая высота выгрузки
Рисунок 1.4 — Экскаватор с оборудованием «драглайн»

L – длина стрелы; Нв – наибольшая высота выгрузки; Нк – наибольшая глубина копания; Rк – наибольший радиус копания; А – габаритная ширина раскрытого грейфера; В – габаритная высота раскрытого грейфера
Рисунок 1.5 –Экскаватор с оборудованием «грейфер»

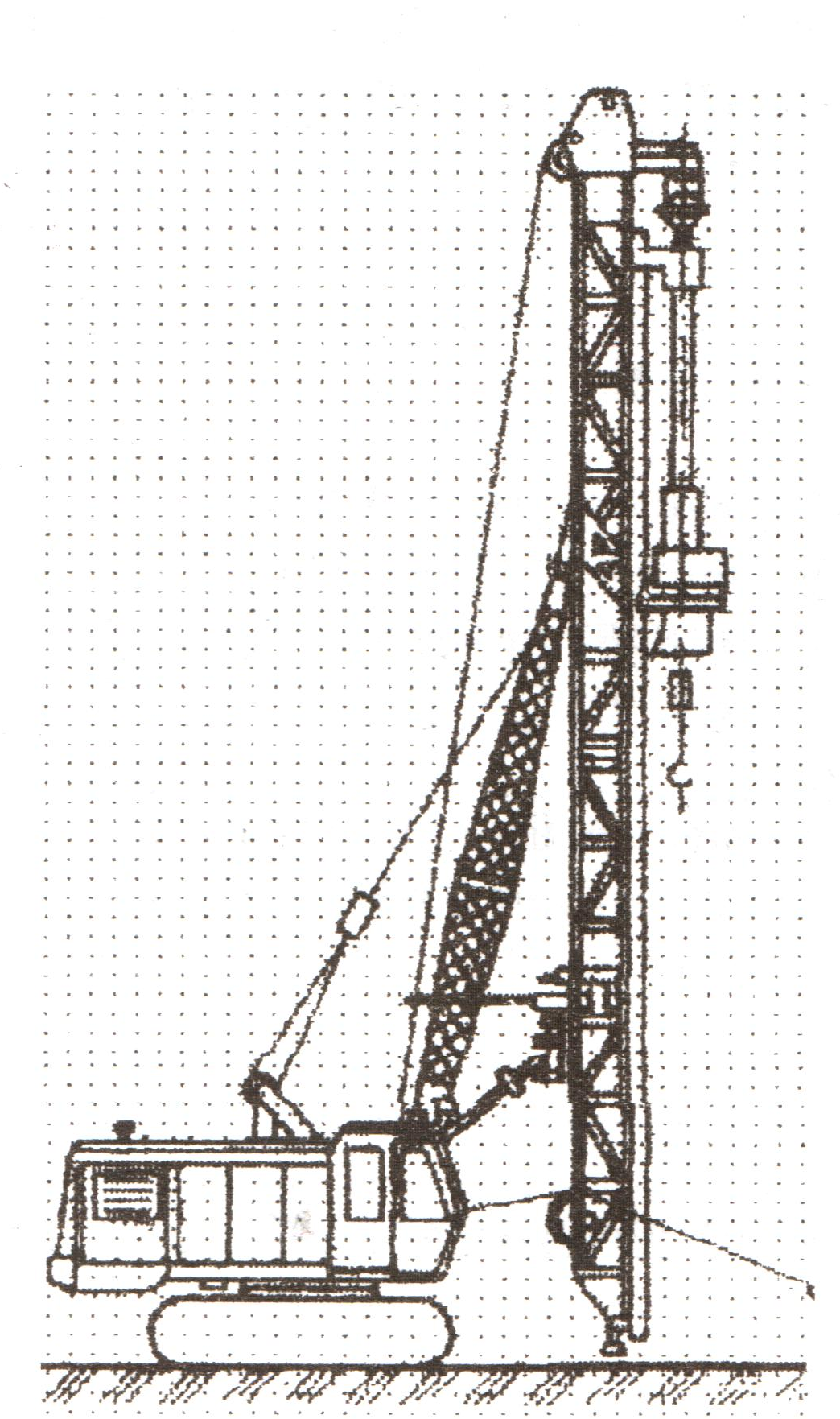

Рисунок 1.6 - Копровая установка
Таблица 1.5 – Технические характеристики копровых установок
|

 Параметры | Индекс машины | |||
| на базе тракторов | на базе экскаваторов | |||
|
 СП49В |
 КО-16 | Э-652Б, ЭО-4111В, ЭО-4112 | ЭО-5111, Э0-5115 | |
| Производительность, свай/смена | 25 | 20 | 20 | 20 |
| Высота, м: полезная |
 12 |
 16 |
 12 |
 14 |
| полная | 19 | 23 | 18,6 | 21 |
| Грузоподъемность, т | 11 | 16 | 10 | 15 |
| На Набольшая масса погружаемой сваи, т | 5 | 7,5 | 3 | 5 |
| Наибольшие наклоны мачты: назад |
 1:3 |
 1:3 |
 1:10 |
 ― |
| вперед | 1:4 | 1:4 | 1:10 | ― |
| в стороны | 1:8 | 1:8 | 1:10 | ― |
| Угол поворота мачты вокруг вертикальной оси, град. | ― | ― | 360 | 360 |
| Максимальное изменение вылета мачты, м | 0,4 | 0,4 | 1,4 | ― |
| Базовая машина | Т–130, МБГ–1 | Т–130, МБГ–1 | ― | ― |
| Дизельный молот | СП–6Б, СП–76 | СП–77, СП–78 | СП–75 | СП–6Б, СП–76 |
| Масса, т: навесная часть |
 9,14 |
 15,13 |
 3,8 |
 6,5 |
| общая | 29,6 | 29,7 | 26, 2 | 39,2 |
Таблица 1.6 - Технические характеристики прицепных скреперов
| Параметры | Индекс машины | ||||
| ДЗ-111А | ДЗ-77А, ДЗ-77-1, ДЗ-77-2 | ДЗ-149-5 | ДЗ-172 | ДЗ-79 | |
| Вместимость ковша, м3 | 4,5 | 8,8 | 8 | 8,8 | 18 |
| Грузоподъёмность, т | 6 | 16 | 16,5 | 16 | 29 |
| Базовый трактор | Т-4АП2 | Т-130, МГ-2 | К-701 | Т-170 | Т-330 |
| Мощность двигателя, кВт | 95,6 | 118 | 221 | 125 | 250 |
| Способ разгрузки | Принудительный | ||||
| Управление рабочим органом | Гидравлическое | ||||
| Ширина резания, мм | 2430 | 2754 | 2580 | 2750 | 3020 |
| Наибольшее заглубление, мм | 130 | 150 | 150 | 150 | 310 |
| Толщина отсыпаемого слоя грунта, мм | 400 | 400 | 400 | 400 | 500 |
| Дорожный просвет, мм | 510 | 510 | 400 | 500 | 560 |
| База, мм | 4440 | 6300 | 6350 | 6300 | 7750 |
| Колея колёс, мм: передних |
 1300 |
 1500 |
 1670 |
 1600 |
 2210 |
| задних | 2000 | 1900 | 1995 | 2150 | 2410 |
| Скорость движения, км/ч | 2,22–9,3 | 2,38–12,6 | 2,9–33,8 | 3,7–12,2 | 4,7–16,4 |
| Габаритные размеры, мм | 7480 х х 2922 х х 2520 | 9980 х 3150 х 2750 | 9354 х х 3150 х х 2800 | 14320 х х 3150 х х 2800 | 11870 х х 3610 х х 3600 |
| Масса, кг | 4374 | 10100 | 9800 | 24250 | 18600 |
Таблица 1.7 – Технические характеристики самоходных скреперов
| Параметры | Индекс машины | ||||
| ДЗ-87-1А | МоАЗ-6014 | ДЗ-13Б | ДЗ-115 | ДЗ-107-1 ДЗ-107-2 | |
| 1 | 2 | 3 | 4 | 5 | 6 |
| Вместимость ковша, м3 | 4,5 | 8,3 | 16 | 16,2 | 25 |
| Грузоподъёмность, т | 9 | 15 | 30 | 30 | 50,4 |
| Базовый тягач | Т-150К* | МоАЗ-6442 | БелАЗ-7422 | БелАЗ-531Б | Специаль- ное одноос- ное шасси |
| Количество двигателей | 1 | 1 | 1 | 2 | 2 |
| Мощность силовой установки, кВт | 121 | 165 | 265 | 2 х 265 | 2 х 405 |
| Колёсная схема | 6 х 4 | 4х 2 | 4 х 2 | 4 х 4 | 4 х 4 |
| Способ разгрузки ковша | Принудительный | ||||
| Управление рабочим органом | Гидравлическое | ||||
Окончание таблицы 1.7
| 1 | 2 | 3 | 4 | 5 | 6 |
| Ширина резания, мм | 2430 | 2820 | 3410 | 3120 | 3800 |
| Наибольшее заглубление, мм | 135 | 200 | 300 | 300 | 400 |
| Толщина отсыпаемого слоя грунта, мм | 415 | 450 | 500 | 450 | 600 |
| Дорожный просвет под ножами, мм | 390 | 475 | 500 | 600 | 600 |
| Колея колёс скрепера, мм | 1870 | 2480 | 2530 | 2530 | 2825 |
| База, мм | — | 8480 | 8395 | 8770 | 10000 |
| Радиус поворота, м | 12,2 | 9,45 | 9,75 | 13,5 | 14,85 |
| Наибольшая скорость движения, км/ч | 30 | 45 | 45 | 52,5 | 50 |
| Габаритные размеры, мм | 10730 х х 2925 х х 2840 | 11000 х х 3242 х х 3525 | 13000 х х 3610 х х 3800 | 13900 х х 3610 х х 3800 | 16415 х 4450 х 4400 |
| Масса, кг | 12300 | 20000 | 36900 | 44300 | 68750 |
Таблица 1.8 – Гусеничные бульдозеры с поворотным отвалом
| Показатель | ДЗ-43 | ДЗ-104 | ДЗ-18 | ДЗ-17 | ДЗ-28 | ДЗ-55 | ДЗ-109 | ДЗ-109Б (ДЗ-171.1-05) | ДЗ-109-1 | ДЗ-50 | ||
| Базовый трактор | ДТ-57Б | Т4АП1 | Т-100М ЗГП | Т-100 МЗГП | Т-130.1 Г-1 | ТП-4 | Т-130.1 Г-1 | Т-130М Г-1 (Т-170.01) | Т-130 | Т-330 | ||
| Мощность двигателя, кВт | 59 | 96 | 80 | 80 | 118 | 66 | 118 | 118(125) | 118 | 330 | ||
| Номинальное тяговое усилие трактора, тс | (3) | 6(4) | 10 | 10 | 10 | 6(4) | 10 | 10 | 10 | 25 | ||
| Параметры отвала, мм: длина; |
 3500 |
 3280 |
 3940 |
 2940 |
 3940 |
 3700 |
 4120 |
 4120 |
 4120 |
 4860 | ||
| высота без козырька; | 800 | 1000* | 815 | 815 | 815 | 830 | 1140 | 1140 | 1140 | 1300 | ||
| подъем; | 600 | 720 | 1000 | 1100 | 100 | 900 | 935 | 935 | 935 | 890 | ||
| опускание. | 200 | 350 | 350 | 1000 | 400 | 350 | 535 | 535 | 470 | 450 | ||
| Угол, град.: резания; |
 55 |
 55 |
 47–57 |
 47–57 |
 47–57 |
 55 |
 55 |
 55 |
 55 |
 50–60 | ||
| поперечного перекоса; | 5 | – | 5 | 5 | 5 | 6 | 6 | 6 | 6 | 6 | ||
| перекоса в плане. | 63 и 90 | 63 и 90 | 63 и 90 | 63 и 90 | 63 и 90 | 63 и 90 | 63 и 90 | 63 и 90 | 63 и 90 | 63 и 90 | ||
| Способ измерения углов перекоса и в плане | Гидравлический | Ручной
 | Гидравлический | |||||||||
| Управление | Гидравлическое | Канатное | Гидравлическое | |||||||||
| Масса, кг: бульдозерного оборудования; | 1585 | 1800 | 1900 | 2200 | 1900 | 1450 | 2350 | 2400 | 2430 | 4200 | ||
| общая с трактором. | 9100 | 10030 | 13900 | 14000 | 14900 | 10450 | 16490 | 16500 | 16594 | 29200 | ||
| Вместимость гидросистемы, л | 50 | 100 | 65 | – | 140 | 100 | 140 | 140 | 140 | 300 | ||
| Примечание – * – с козырьком |
 | |||||||||||
Таблица 1.9 – Колесные бульдозеры
|
 Показатель |
 ДЗ-37 |
 ДЗ-102 | ДЗ-133 бульдозер-погрузчик |
 ДЗ-48 | ДЗ-160 бульдозер- погруз-чик |
| Базовый трактор | МТЗ-50, МТЗ-52 | МТЗ-80, МТЗ-82 | МТЗ-80, МТЗ-82 | К-702 | МТЗ-82 |
| Мощность двигателя, кВт | 40 | 55 | 55 | 147 | 55 |
| Номинальное тяговое усилие трактора, тс | (1,4) | (1,4) | (1,4) | 10 (5) | (1,4) |
| Параметры отвала, мм: длина |
 2000 |
 2000 |
 2100 |
 3200 |
 2100 |
| высота без козырька | 600 | 650 | 650 | 1100 | 650 |
| подъем | 500 | 600 | ― | 1100 | ― |
| опускание | 200 | 200 | 200 | 600 | 200 |
| Угол, град: резания |
 55 |
 55 |
 55 |
 55+5 |
 55 |
| перекоса | ― | ― | ― |
 | ― |
| Способ изменения угла перекоса | ― | ― | ―
 | Гидравлический
 | |
| Управление | Гидравлическое | ||||
| Размеры шин, мм: передних |
 240-508 |
 240-508 |
 240-508 |
 720-665 |
 240-508 |
| задних | 330-965 | 330-965 | 465-762 | 720-665 | 465-762 |
| Масса, кг: бульдозерного обору-дования |

 400 |

 420 |

 ― |

 2500 |

 ― |
| общая с трактором | 3600
 | 3320 | 4400 | 14500 | 4000 |
| Сменное оборудование | ― | ― | Основной ковш 0,38 м³, увеличен-ный ковш, для снега, монтажный крюк, вилы, челюстной захват | ― | Ковш, крюк, вилы, захват и др. |
| Примечание – в скобках дан тяговый класс по сельскохозяйственной классификации | |||||

Рисунок 1.7 – Одноковшовый фронтальный пневмоколесный погрузчик ТО-30
Таблица 1.10 – Технические характеристики одноковшовых фронтальных пневмоколесных погрузчиков
| Параметры

 | Индекс машины | ||||
| ТО-30 | ТО-18А | ТО-25 | ТО-28 | ТО-27-1 | |
| 1 | 2 | 3 | 4 | 5 | 6 |
| Номинальная грузоподъемность, т | 2 | 3 | 3 | 4 | 6 |
| Вместимость основного ковша, м3 | 1,07 | 1,5 | 1,5 | 2 | 3,9 |
| Ширина режущей кромки ковша, мм | 2320 | 2550 | 2500 | 2600 | 3250 |
| Наибольшая высота разгрузки, мм | 2780 | 2830 | 2760 | 3170 | 3200 |
| Вылет режущей кромки ковша при наибольшей высоте разгрузки, мм | 800 | 1040 | 1075 | 1100 | 1485 |
| Наибольший угол разгрузки ковша, град | 50 | 50 | 63 | 55 | 61 |
| Наибольший угол запрокидывания ковша, град | 40 | 40 | 44 | 50 | 41 |
| Статическая опрокидывающая нагрузка, кН | 48 | 66 | 57 | 86 | 165 |
| Взрывное усилие на кромке ковша, кН | 59 | 105 | 98 | 140 | 235
 |
| Базовое шасси | Специальное с шарнирно-сочлененной рамой | Трактор Т-150 с доработкой | Специальное с шарнирно- сочлененной рамой | ||
Окончание таблицы 1.10
| 1 | 2 | 3 | 4 | 5 | 6 |
| Угол поворота полурам, град | +40 | +35 | — | +40 | ±37 |
| Мощность двигателя, кВт | 55 | 99 | 122 | 99 | 221 |
| Трансмиссия | Гидромеханическая | ||||
| Максимальная ско-рость движения, км/ч: |
 |
 |
 |
 |
 |
| транспортная | 37,5 | 44,3 | 30,3 | 37,8 | 37,7 |
| рабочая | 11,1 | 13,2 | 11 | 6,2 | 6,1 |
| Минимальный радиус поворота (по наруж-ной кромке основного ковша), мм | 5050 | 6100 | 6500 | 6100 | 7500 |
| База, мм | 2450 | 2740 | 2860 | 2800 | 3740 |
| Колея, мм | 1840 | 1927 | 1860 | 1930 | 2420 |
| Габаритные размеры, мм | 6440 х 2320 х 3130 | 7100 х 2550 х х 3325 | 7100 х 2550 х х 3015 | 7230 х 2600 х х 3500 | 9555 х 3250 х3200 |
| Масса эксплуатационная, кг | 7500 | 11230 | 10100 | 13000 | 28500 |
Таблица 1.11 – Дальность транспортирования грунта погрузчиками на пневмоходу
| Марка погрузчика | Наибольшая дальность, м, транспортирования грунта групп
 | Плотность грунта, т/м3, не более | |||||
|
 I |
 II |
 III |
 IV
 | ||||
| ТО-6А ТО-18 ТО-11 L-34 (Польша) ТО-21-1 | 140 240 200 285 210 | – 190 170 250 200 | – 120 60 210 130 | – – – 80* 50* | 1,5 1,7 1,7 1,85 1,95 | ||
| Примечание – * – после горизонтального рыхления | |||||||
а )
)


б) в)
а – общий вид; б – схема поворота отвала в плане; в – схема бокового наклона колес
Рисунок 1.8 – Автогрейдер ДЗ-143
Таблица 1.12 - Технические характеристики автогрейдеров
| Параметры | Индекс машины | |||||
| ДЗ-99А | ДЗ-148 | ДЗ-143 | ДЗ-122А | ДЗ-98А | ДЗ-140 | |
| Тип | Легкий | Средний | Тяжелый | |||
| Мощность двигателя, кВт | 66 | 66 | 100 | 96 | 184 | 184 |
| Грейдерный отвал: размер (длина×высота), мм |
 3040×500
 |
 3740×620 |
 3724×610 |
 4250×720 |
 4800×800 | |
| наибольшее заглубле- ние, мм | 200
 | 250 | 500 | 450 | ||
| высота подъема, мм | 400 | 350 | 400 | 400 | ||
| угол резания, град | 30–70 | |||||
| угол поворота в плане, град |
 360 | |||||
| боковой вынос, мм | 700 | 700 | 800 | 800 | 1050 | 1100 |
| Кирковщик: число зубьев |
 5 |
 5 |
 3 |
 4 |
 5 |
 5 |
| ширина рыхления, мм | 970 | 1210 | 1300 | 1490 | 1265 | 1785 |
| глубина рыхления, мм | 150 | 250 | ||||
| Бульдозерный отвал: размеры (длина×высота), мм |
 2235×500 |
 –
 |
 2475×840 |
 2475×840 |
 – |
 3220×1020 |
| заглубление отвала, мм | 50 |
 | 50 | 50 |
 | 150 |
| Удлинитель: размеры (длина×ширина), мм | 800× 500 |
 – |
 – |
 – |
 – |
 – |
| База, мм | 5200 | 5300 | 5800 | 5830 | 6000 | 6800 |
| Колея, мм | 1850 | 1900 | 2070 | 2000 | 2340 | 2450 |
| Дорожный просвет, мм | 300 | 350 | 400 | |||
| Габаритные размеры, мм | 8650× ×2300 ×2985 | 9450× ×2500× ×3250 | 9760× ×2500× ×3470 | 9450× ×2500× 3500 | 10300× ×2800× ×3570 | 11500× ×3220× ×3955 |
| Эксплуатационная масса, кг | 9500 | 11000 | 13500 | 14400 | 19500 | 26600 |

а – общий вид; б – расположение ленты на роликоопорах; в – кинематическая схема
Рисунок 1.9 – Передвижной ленточный конвейер
Таблица 1.13 – Технические характеристики передвижных ленточных конвейеров
| Параметры | ТК-17-2 | ТК-18 | ТК-19 | ТК-24 |
| Производительность (при угле наклона конвейера 20° и плотности материала 1,4 т/м3), т/ч | 100 | 100 | 104 | 112 |
| Расстояние между центрами барабанов, м | 6 | 10 | 10 | 14 |
| Ширина ленты, мм | 400 | 400 | 500 | 500 |
| Высота разгрузки, м: |
 |
 |
 |
 |
| наибольшая | 2,6 | 3,9 | 3,8 | 5,1 |
| наименьшая | 1,55 | 1,8 | 1,8 | 2,2 |
| Скорость движения ленты, м/с | 1,6 | 1,6 | 1,6 | 1,6 |
| Мощность привода, кВт | 2,2 | 2,2 | 2,2 | 4 |
| Диаметр приводного барабана, мм | 320 | 320 | 320 | 320 |
| Размеры, мм: |
 |
 |
 |
 |
| длина | 6870 | 10 900 | 10 850 | 14 930 |
| ширина | 1050 | 1500 | 1570 | 1510 |
| Масса конвейера, кг | 445 | 574 | 830 | 990 |
Таблица 1.14 – Оптимальная высота борта автомобиля-самосвала в зависимости от типа экскаватора
| Экскаватор | Высота борта от уровня стоянки, м |
| ЭО-3322Б; Э-5015А; ЭО-3121Б; ЭО-4321А; ЭО-4121А; ЭО-4121Б; ЭО-4124; ЭО-3311Г; | 2,6-2,7
 |
| Э-652Б; ЭО-4112; Э-10011Е; ЭО-5115; ЭО-5122; ЭО-5123; ЭО-6122; Э-2503; Э-2505. | 3,3-3,6 |
Таблица 1.15 – Объем грунта, размещаемый в кузове автомобиля-самосвала от его плотности
| Грузоподъемность автомобиля-самосвала, т | Объем грунта в кузове автосамосвала, м3, при его плотности, т/м3(группа грунта) | ||
| 1,2–1,5 (I, II) | 1,6–1,9 (III, IV)
 | 2–2,3 (V, VI)
 | |
| 3,5 4 5 5,5 6 7 8 10 12 23 30 | 2,55 3 3,65 4,01 4,5 5,1 5,82 7,56 9,07 17 22,2 | 1,65 2,1 2,8 3,08 3,5 4 4,57 5,7 6,8 13,1 16,8 | 1,6 1,85 2,25 2,47 2,8 3,2 3,65 4,6 5,52 10,7 13,3 |
Таблица 1.16 - Значение коэффициента наполнения ковша Кн
| Группа грунта | Коэффициент наполнения ковша* |
| I, II III, IV V, VI | 0,85 /0,85 0,68 /0,77 0,45/0,68 |
| Примечание - до косой черты приведено значение коэффициента для канатного экскаватора, после косой черты – для гидравлического | |
Таблица 1.17 - Объем грунта, размещаемый в ковше экскаватора, в кубических метрах
| Вместимость ковша, м3 | Группа грунта | ||
| I, II | III, IV
 | V, VI
 | |
| 1 | 2 | 3 | 4 |
| Экскаваторы с гидравлическим приводом | |||
| 0,4 0,5 1 1,25 1,6 2 2,5 3 | 0,36 0,43 0,85 1 1,36 1,7 2,1 2,55 | 0,32 0,38 0,77 0,9 1,23 1,54 1,92 2,31 | 0,27 0,34 0,68 0,85 1,1 1,36 1,7 2 |
Окончание таблицы 1.17
| 1 | 2 | 3 | 4 | |||
| Экскаваторы с канатным приводом | ||||||
| 4 0,45 0,65 1 1,25 2,5 | 0,34 0,38 0,55 0,85 1,06 2,12 | 0,3 0,31 0,44 0,68 0,85 1,7 | 0,19 0,2 0,29 0,45 0,56 1,12 | |||
Таблица 1.18 - Число ковшей экскаваторов, необходимое для загрузки автомобиля-самосвала
| Грузоподъемность автомобиля-самосвала, т | Вместимость ковша экскаватора, м3 | Число ковшей для загрузки автомобиля-самосвала грунтом групп | ||
| I, II | III, IV
 | V, VI
 | ||
| 4

 | 0,5 0,65 1 | 7/7 5/5 4/4 | 6/7 5/5 4/4 | 5/8 4/6 3/4 |
|
 6

 | 0,5 0,65 1 1,25 | 10/10 8/8 5/5 4/4 | 10/10 7/8 5/5 4/4 | 8/12 6/10 4/6 3/5 |
| 8
 | 0,65 1 1,25 1,6 | 11/11 7/7 6/6 5/5 | 9/10 6/7 5/6 4/4 | 9/12 6/8 5/7 4/5 |
| 10



 | 0,65 1 1,25 1,6 2 | 13/13 9/9 7/7 6/6 4/4 | 12/13 8/8 6/7 5/5 4/4 | 10/15 7/10 6/8 5/7 3/5 |
| 12

 | 1 1,25 1,6 2 | 11/11 8/8 7/7 5/5 | 9/10 7/8 6/7 5/5 | 8/12 7/10 5/8 4/6 |
| 23 | 1,6 2 2,5 3 | 13/13 10/10 8/8 7/7 | 11/12 9/10 7/8 6/7 | 10/15 8/12 7/10 5/8 |
| Примечание – до косой черты – число ковшей для гидравлического экскаватора; после косой черты – для экскаватора с канатным приводом | ||||
Таблица 1.19 – Рекомендуемая грузоподъемность автосамосвалов
| Расстояние транспортирования | Грузоподъемность автосамосвалов, т, при емкости ковша экскаватора, м³ | ||||||
| 0,4 | 0,65 | 1,0 | 1,25 | 1,6 | 2,5 | 4,6 | |
| 0,5 | 4,5 | 4,5 | 7 | 7 | 10 | ― | ― |
| 1,0 | 7 | 7 | 10 | 10 | 10 | ― | 27 |
| 1,5 | 7 | 7 | 10 | 10 | 12 | 18 | 27 |
| 2,0 | 7 | 10 | 10 | 12 | 18 | 18 | 27 |
| 3,0 | 7 | 10 | 12 | 12 | 18 | 27 | 40 |
| 4,0 | 10 | 10 | 12 | 18 | 18 | 27 | 40 |
| 5,0 | 10 | 10 | 12 | 18 | 18 | 27 | 40 |
Таблица 1.20 – Технические характеристики автосамосвалов
| Марка | Грузоподъемность | Емкость кузова, м³ | Наибольшая скорость движения с грузом |
| ГАЗ-93,93А,93Б | 2,25(1,75) | 1,65 | 70 |
| ЗИЛ-585 | 3,5(3) | 2,44 | 65 |
| ЗИЛ-555 | 2,25 | 3 | 80 |
| МАЗ-205 | 6(5) | 3, 6 | 55 |
| МАЗ-503 | 7,06 | 4 | 70 |
| ЯАЗ-210Е(КрАЗ-22) | 10 | 8 | 45 |
| МАЗ-525 | 25 | 14,3 | 30 |
| Примечание – в скобках дана грузоподъемность при движении по грунту | |||
Рытье котлованов и траншей с откосами без креплений в нескольких грунтах выше уровня грунтовых вод (с учетом капиллярного поднятия) или в грунтах, осушенных с помощью искусственного водопонижения, допускается при глубине выемки и крутизне откосов.
Таблица 1.21 – Крутизна откосов для различных грунтов
|
 Вид грунта | Крутизна откоса (отношение его высоты 1:m к заложению) при глубине выемки h, м, не более | ||
| 1,5 | 3 | 5 | |
| Насыпные неуплотненные | 1:0,67 | 1:1 | 1:1,25 |
| Песчаные и гравийные | 1:0,5 | 1:1 | 1:1 |
| Супесь | 1:0,25 | 1:0,67 | 1:0,85 |
| Суглинок | 1:0 | 1:0,5 | 1:0,75 |
| Глина | 1:0 | 1:0,25 | 1:0,5 |
| Лессы и лессовидные | 1:0 | 1:0,5 | 1:0,5 |
| Примечание – при напластовании различных видов грунта крутизну откосов для всех пластов надлежит назначить по наиболее слабому виду грунта | |||
