1.3.5 Покрытия

В здании запроектированы сборные железобетонные покрытия из пустотных плит, покрытия толщиной 220мм.

1.3.6 Кровля

Крыша в проектируемом здании принята чердачная стропильная (скатная). Так же на крыше расположены вентиляционные каналы и слуховые окна.

В проектируемом здании кровля выполнена из металочерепицы «Каскад» При установке основания кровли всегда рекомендуется использовать в качестве прокладки материал с гидроизоляционными свойствами, что и было предусмотрено. Планка крепится к основанию шурупами и должна быть выше обрешетки на высоту кровельного листа(45мм).

Организация водоотвода

Для отвода воды в проектируемом здании применяется наружный организованный водопровод с системой водоотвода с желобами и водоприемными воронками.

1.3.8 Лестницы

В здании запроектированы лестницы основного назначения из сборных железобетонных лестничных маршей и площадок, расположенных в лестничных клетках огражденных капитальными стенами. Лестничные марши и площадки подобраны по каталогу на основании расчета. Высота этажа 2,8м. Ширина марша принимается 1.35м. Между маршами обеспечивается зазор 100мм, для свободного пропуска пожарного шланга. Ширина лестничной площадки 1600 и 1400мм. Принятые площадки опираются на поперечные стены.

Расчет размеров лестничной клетки

А=а+100 +а=1350+100+13500=2800мм, где а - ширина лестничного марша.

Высота марша: h=hэт/2=2800/2=1400мм.

Количество подступенков: n=h/150=1400/150=9шт.

Число проступей: n–1=9–1=8шт.

Длина горизонтальной проекции марша: Lм=300*(n–1) =300·8=2400мм.

Ограждение на лестницах устраиваются металлические с деревянными поручнями. Стойки ограждения привариваются к закладным деталям марша. Высота ограждения лестницы составляет 900мм. Перед входом в здание устраивается площадка, расположенная выше уровня грунта на 300мм. Для защиты площадки от атмосферных осадков выполняется козырёк.

1.3.9 Полы. Экспликация полов

В зависимости от назначения помещения принимаются следующие типы полов:

в жилых комнатах дощатый пол толщиной 29мм.
в прихожих и кухнях - из поливинилхлоридного линолеума на тканевой основе (линолеум приклеивается к полу клеем КНЦ).
в ванных комнатах и туалетах - плиточные полы из керамических плиток толщиной 15мм, квадратной формы 200×200мм.

Основные требования к полам

- Сопротивление истиранию.

- Малое теплоусвоение.

- Бесшумность.

Таблица 3. Экспликация полов

Помещения	Тип пола	Схема пола	Элементы пола и их толщина в мм.	Площадь, м²
Жилые комнаты 1 этажей	Досчатый		Паркет Самонивелирующий р-р 10 мм Цементно-песчаная стяжка-40 Изовер-40, Ж/б плита-220	226,3

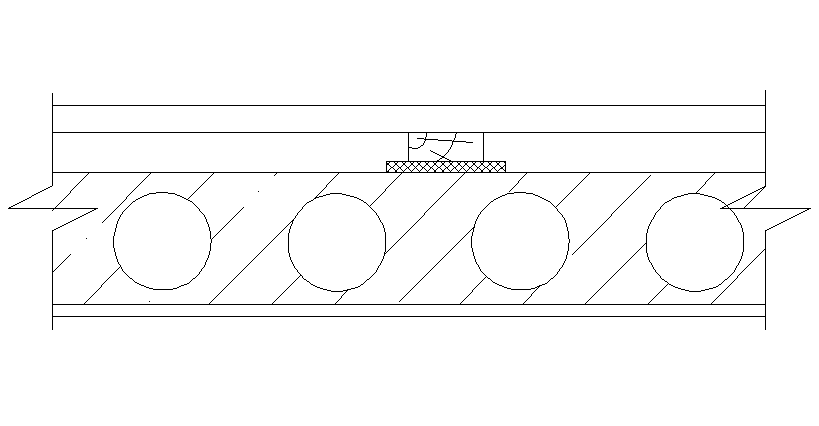

Жилые комнаты 2-5 этажей	Досчатый		Доски пола-37 Лага -50 Звукоизоляционная прокладка, Ж/б плита-220 Затирка потолка.	440,95
Прихожие и кухни 1 этажей	Линолеум		Линолеум 5 Мастика «Аутокрин» 5 Самонивелируемый р-р 50 Газосиликат 70, Изол-1сл, Ж/б плита 220	137,63
Прихожие и кухни 2-5 этажей	Линолеум		Линолеум, Цементно-песчаная стяжка-70, Ж/б плита-220,	398,17
Сан. узлы 1 этажа	Керамическая плитка		Керамическая плитка-15, Цементный раствор-30, Слой рулонного мат-ла-5, Шлакобетон-30, Изол-1сл, Ж/б плита-220, Затирка потолка.	29,60
Подвал и общественные коридоры	Цементный		Цементный р-р М50 – 20, Бетонная подготовка из бетона С15/20 – 150, Естественный грунт.	13,5
Чердак	Чердачное перекрытие		Цементно-песчаная стяжка 30, Утеплитель газосиликатный 400, 1 сл. изола, Плита ж/б 220, Затирка потолка.	149,35
Сан. узлы 2 – 5 этажей	Керамическая плитка		Керамическая плитка-15, Цементный раствор-30, Слой рулонного мат-ла-5, шлакобетон-30, Ж/б плита-220, Затирка потолка.	106,56
