МИНИСТЕРСТВО ОБРАЗОВАНИЯ РЕСПУБЛИКИ БЕЛАРУСЬ
МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОСУДАРСТВЕННОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ
БЕЛОРУССКО-РОССИЙСКИЙ УНИВЕРСИТЕТ
Кафедра «Основы проектирования машин»
Лабораторная работа №6
Изучение конструкции и определение
параметров червячного редуктора
Разработал: асс. Пономарёва О.А.
ст. пр. Науменко А.Е.
Рецензент: к.т.н., доцент Рогачевский Н.И.
Утверждено
на заседании кафедры ОПМ
26.10.2011 протокол №4
2011
Цель работы:
‑ Ознакомление с конструкцией, назначением основных деталей, способом регулировки подшипников и червячного зацепления.
‑ Получение практических навыков в инженерных расчетах червячных передач.
1 Конструкции червячных редукторов
1.1 Общие сведения о червячных редукторах
Червячные редукторы применяются для передачи вращения между перекрещивающимися валами. Червячные редукторы дают возможность осуществлять, в одной ступени большие передаточные отношения (u = 8 …80) обладают низкой виброакустической активностью и шумностью, высокой плавностью работы. К недостаткам червячных редукторов следует отнести низкие значения КПД (при числе заходов червяка z1: z1 = l ‑ η =0,7…0,75; z1 = 2 ‑ η = 0,75…0,82; z1 = 4 ‑ η = 0,82…0,92), меньший ресурс чем у редукторов других типов и необходимость применения дорогостоящих бронз для изготовления венцов червячных колес.

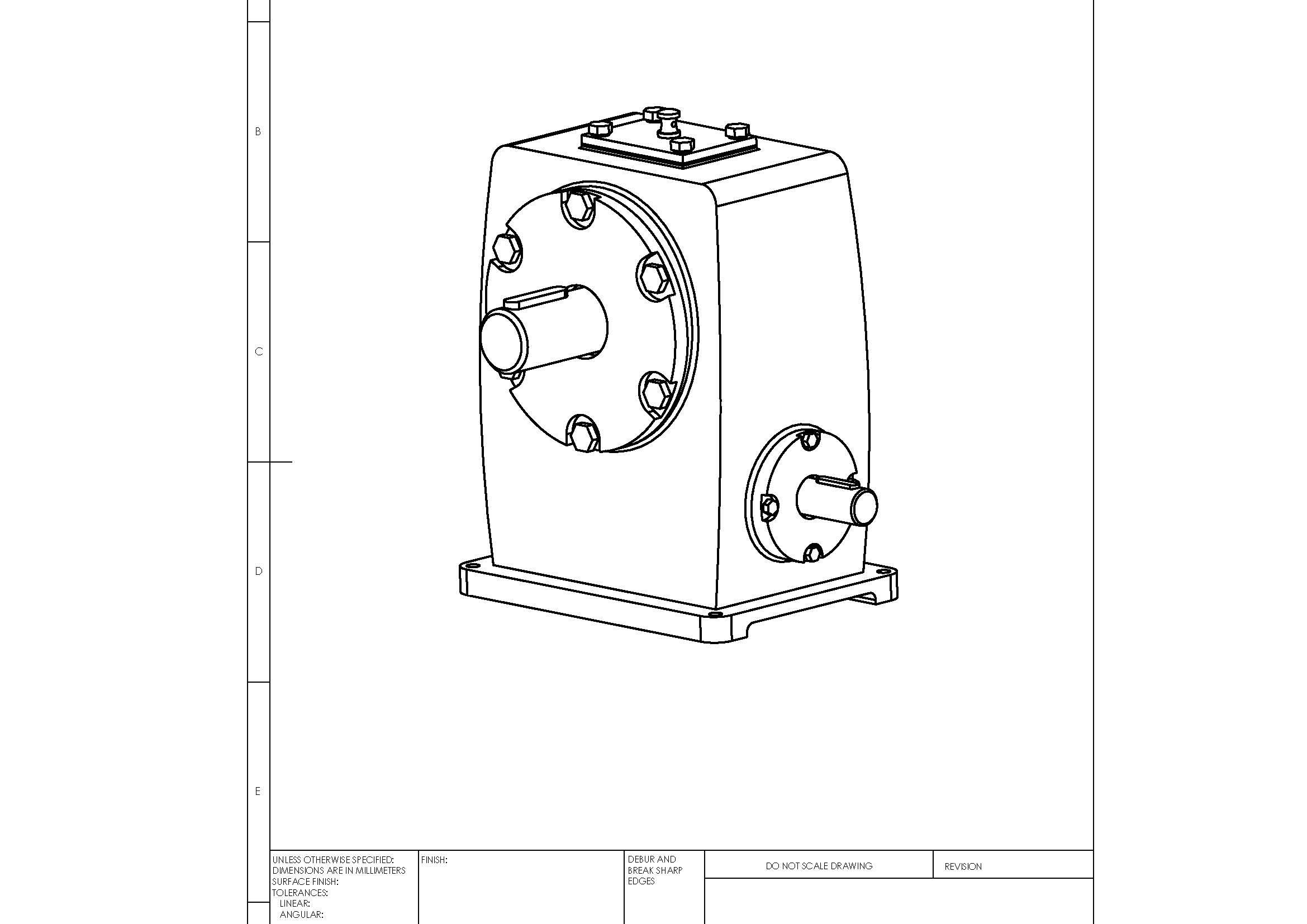

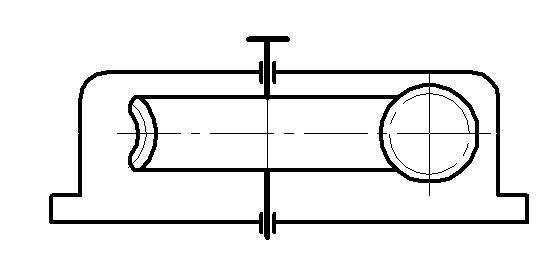

Компоновочные возможности червячного редуктора сводятся к положению червячной пары в пространстве. Различают червячные редукторы с нижним расположением червяка (рисунок l, a), с верхним расположением червяка (рисунок 1, б) и боковым расположением червяка (рисунок 1, в).
а)
б)
в)
а – редуктор с нижним расположением червяка; б – редуктор с верхним расположением червяка; в – редуктор с боковым расположением червяка
Рисунок 1 – Червячные редукторы
Выход вала червячного колеса редуктора с боковым расположением червяка в зависимости от назначения и компоновки привода может быть сделан вверх или вниз.
Выбор схемы червячного редуктора обусловлен удобством компоновки привода. При окружных скоростях червяка до 6 м/с предпочтительнее нижнее расположение червяка. При больших скоростях возрастают потери на перемешивание масла, и в этом случае рекомендуется располагать червяк над колесом.
Практически червячные редукторы применяются для передачи мощности, как правило, до 45 кВт и в виде исключения до 150 кВт. Иногда для привода тихоходных машин требуются особо большие передаточные отношения. Это может быть обеспечено двух ступенчатыми червячными редукторами, в которых передаточное отношение может достигать u ≈ 4000.
В ряде случаев червячные передачи входят в состав червячно-цилиндрическнх и цилиндро-червячных редукторов. Оба типа этих редукторов имеют ортогональное расположение быстроходного и тихоходного валов. Червячно-цилиндрические редукторы (рисунок 2) имеют червячную быстроходную ступень и одну либо две цилиндрические ступени с параметрами цилиндрического редуктора развернутой схемы. Эти редукторы имею большие передаточные отношения и низкий уровень виброактивности. Червяк обычно располагают внизу, что вызвано условиями смазывания зацепления, расположением подшипников червяка и условиями сборки.
Цилиндро-червячные редукторы (рисунок 3) выполняют двухступенчатыми, их передаточные отношения меньше, а уровень виброактивности выше (т.к. быстроходная ступень ‑ цилиндрическая зубчатая), чем у червячно-цилиндрических редукторов.
Рисунок 2 – Червячно-цилиндрический редуктор
Рисунок 3 – Цилиндро-червячный редуктор
