52. Какое название (расположение) имеет эта плоскость, если проекции треугольника abc выглядят следующим образом?

1) Частного положения (перпендикулярна фронтальной плоскости проекций);

2) частного положения (параллельна горизонтальной плоскости проекций);

3) частного положения (параллельна фронтальной плоскости проекций);

4) частного положения (перпендикулярна горизон - ой плоскости проекций).

53. Какое название (расположение) имеет эта плоскость, если проекции треугольника выглядят следующим образом?

1) частного положения -перпендикулярна фронтальной плоскости проекций;

2) частного положения - параллельна горизонт-ой плоскости проекций;

3) частного положения - перпендикулярна профильной плоскости проекций;

4) частного положения - перпендикулярна горизонт-ой плоскости проекций.

54. Какая это плоскость, если её следы расположены нижеследующим образом?

    1. плоскость общего положения;

    2. горизонтально-проецирующая плоскость;

    3. фронтально-проецирующая плоскость;

    4. горизонтальная плоскость уровня.

55.Какая это плоскость, если её следы расположены нижеследующим образом?

  1. плоскость общего положения

  2. горизонтально-проецирующая плоскость;

  3. фронтально-проецирующая плоскость;

  4. горизонтальная плоскость уровня.

56. Какая это плоскость, если её следы расположены нижеследующим образом?

1) плоскость общего положения;

2) горизонтально-проецирующая плоскость;

3) фронтально-проецирующая плоскость;

4) горизонтальная плоскость уровня.

57. Какая это плоскость, если её следы расположены нижеследующим образом?

  1. профильно-проецирующая плоскость;

  2. горизонтально-проецирующая плоскость;

  3. фронтально-проецирующая плоскость;

4) горизонтальная плоскость уровня.

58. Какая это плоскость, если её следы расположены нижеследующим образом?

1) фронтальная плоскость уровня;

2) горизонтально-проецирующая плоскость;

3) фронтально-проецирующая плоскость;

4) горизонтальная плоскость уровня.

59. Какая это плоскость, если её следы расположены нижеследующим образом?

1) фронтальная плоскость уровня;

2) горизонтально-проецирующая плоскость;

3) фронтально-проецирующая плоскость;

4) горизонтальная плоскость уровня.

60. Какая это плоскость, если её следы расположены нижеследующим образом?

    1. профильная плоскость уровня;

    2. горизонтально-проецирующая плоскость;

    3. фронтально-проецирующая плоскость;

    4. горизонтальная плоскость уровня.

61. В каком варианте расположения двух объектов: плоскости и точки - точка D принадлежит плоскости ABC?

62. В каком из 4-х вариантов заданной треугольником плоскости и прямой l, эта прямая принадлежит плоскости ABC?

63. В каком варианте заданной следами плоскости  и прямой l, эта прямая принадлежит плоскости?

1) 2) 3) 4)

  1. Какая линия называется горизонталью плоскости?

    1. линия, которая расположена горизонтально;

    2. линия, принадлежащая этой плоскости, а также и параллельная горизонтальной плоскости проекций;

    3. линия, принадлежащая этой плоскости, а также и параллельная фронтальной плоскости проекций;

    4. линия, перпендикулярная к оси симметрии плоскости.

  1. Какая линия называется фронталью плоскости?

    1. линия, которая расположена горизонтально;

    2. линия, принадлежащая этой плоскости, а также и параллельная горизонтальной плоскости проекций;

    3. линия, принадлежащая этой плоскости, а также и параллельная фронтальной плоскости проекций;

    4. линия, перпендикулярная к оси симметрии плоскости

  1. Какая линия называется линией наибольшего ската плоскости?

    1. линия, которая расположена вертикально;

    2. линия, принадлежащая этой плоскости, а кроме этого перпендикулярная горизонтали данной плоскости;

    3. линия, принадлежащая этой плоскости, а также и параллельная фронтальной плоскости проекций;

    4. линия, перпендикулярная к оси симметрии плоскости.

  1. Какое название имеет прямая, проведенная через точки A и D?

1) линия общего положения; 2) горизонталь; 3) фронталь; 4) профильная прямая.

  1. Какое название имеет прямая, проведенная через точки C и D?

    1. линия общего положения; 2) горизонталь; 3) фронталь; 4) профильная прямая

  1. Какое название имеет прямая, проведенная через точки B и E?

1) линия общего положения; 2) горизонталь; 3) линия наибольшего ската; 4)профильная прямая.

  1. Как расположены прямая DE и плоскость (ABC);

    1. прямая принадлежит плоскости; 2) прямая пересекается с плоскостью; 3) прямая параллельна плоскости; 4) прямая скрещивается с плоскостью.

  1. Какое взаимное положение имеют две плоскости: треугольник ABC и фрагмент, заданный пересекающимися прямыми (m  n)?

1) плоскости параллельны; 2) плоскости перпендикулярны; 3) плоскости пересекаются; 4) плоскости скрещиваются.

  1. Какое взаимное положение имеют две нижеуказанные плоскости: ABC и , заданные треугольником и следами ?

1) плоскости параллельны; 2) плоскости перпендикулярны; 3) плоскости пересекаются; 4) плоскости скрещиваются.

  1. Какое взаимное положение имеют отрезки AB и CK;

1) произвольное; 2) пересекаются; 3) скрещиваются; 4) перпендикулярны.

  1. Какое взаимное положение имеют прямая l и плоскость – четырёхугольник ABCD?

    1. прямая и плоскость пересекаются;

    2. прямая принадлежит плоскости;

    3. прямая параллельна плоскости;

    4. прямая скрещивается с плоскостью

  1. Какое взаимное положение имеют прямая l и плоскость, заданная двумя отрезками (AB ║ CD)?

    1. прямая принадлежит плоскости;

    2. прямая и плоскость пересекаются;

    3. прямая параллельна плоскости;

    4. прямая скрещивается с плоскостью

  1. Какое взаимное положение имеют прямая l и плоскость ABC?

    1. прямая скрещивается с плоскостью

    2. прямая и плоскость пересекаются;

    3. прямая принадлежит плоскости;

    4. прямая параллельна плоскости;

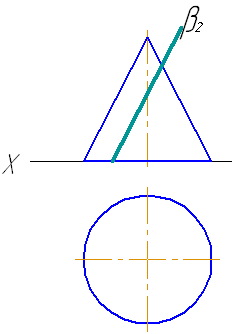

  1. Какую форму имеет сечение прямого кругового конуса плоскостью частного положения, указанной следом (след расположен произвольно)?

1) круг; 2) эллипс; 3) параболический сектор; 4) треугольник.

  1. Какую форму имеет сечение прямого кругового конуса плоскостью частного положения, указанной следом (след параллелен оси OX)?

1) круг; 2) эллипс; 3) параболический сектор; 4) треугольник.

  1. Какую форму имеет сечение прямого кругового конуса плоскостью частного положения, указанной следом (плоскость проходит через вершину)?

1) круг; 2) эллипс; 3) параболический сектор; 4) треугольник.

  1. Какую форму имеет сечение прямого кругового конуса плоскостью частного положения, указанной следом (плоскость параллельна крайней образующей)?

1) круг; 2) эллипс; 3) параболический сектор; 4) треугольник.

  1. Какую форму имеет сечение прямого кругового конуса плоскостью частного положения, указанной следом (плоскость параллельна оси конуса)?

1) круг; 2) эллипс; 3) гиперболический сектор; 4) треугольник.

  1. Многогранник, состоящий из «n» граней, пересекается плоскостью общего положения. Что представляет собой фигура сечения?

1) круг; 2) овал; 3) многоугольник; 4) сектор.

  1. Что представляет собой горизонтальная проекция сечения сферы плоскостью ( β ׀׀ Π1)?

1) круг; 2) эллипс; 3) параболический сектор; 4) треугольник.

  1. Что представляет собой фронтальная проекция сечения сферы плоскостью ( β ׀׀ Π2)?

1) круг; 2) эллипс; 3) параболический сектор; 4) треугольник.

  1. Что представляет собой горизонтальная проекция сечения сферы плоскостью (α Π2)?

1) отрезок; 2) окружность; 3) прямоугольник; 4) эллипс.

  1. Что представляет собой фронтальная проекция сечения сферы плоскостью (α  Π1)?

1) отрезок; 2) окружность; 3) прямоугольник; 4) эллипс.

  1. Что такое развёртка поверхности геометрического тела?

    1. часть пространства, ограниченная поверхностью геометрического тела;

    2. плоская фигура, которая получается при совмещении поверхности тела без разрывов и складок с плоскостью;

    3. это наибольшая по площади проекция геометрического тела;

    4. соединенные между собой по общим очерковым линиям (длины, высоты, ширины) три проекции геометрического тела.

  1. На каком чертеже представлена развертка пирамиды?

1) 2) 3) 4)

  1. На каком чертеже представлена развертка призмы?

1) 2) 3) 4)

  1. На каком чертеже представлена развертка конуса?

1) 2) 3) 4)

  1. На каком чертеже представлена развертка сферы?

1) 2) 3) 4)

  1. На каких вариантах представленных разверток показаны развертки многогранников?

1) 2) 3) 4)

1) 1 и 2; 2) 1 и 3; 3) 2 и 3; 4) 3 и 4.

  1. На каких вариантах представленных разверток показаны развертки тел вращения?

1) 2) 3) 4)

1) 1 и 2; 2) 1 и 3; 3) 2 и 3; 4) 3 и 4.

  1. Какая плоская фигура получается при сечении четырехгранной пирамиды плоскостью  частного положения ( след плоскости задан)?

    1. четырехугольник; 2) треугольник: 3) пятиугольник: 4) эллипс.

  1. Какая плоская фигура получается при сечении четырехгранной пирамиды плоскостью  частного положения ( след плоскости задан)?

    1. четырехугольник; 2) треугольник: 3) пятиугольник: 4) эллипс.

  1. Какая плоская фигура получается при сечении четырехгранной пирамиды плоскостью  частного положения ( след плоскости задан)?

    1. четырехугольник; 2) треугольник: 3) пятиугольник: 4) эллипс.

  1. Какая плоская фигура получается при сечении четырехгранной пирамиды плоскостью  частного положения ( след плоскости задан)?

    1. четырехугольник; 2) треугольник: 3) пятиугольник: 4) эллипс.

  1. В каком из 4-х вариантов изображений аксонометрических осей указаны оси для прямоугольной изометрии?

1) 2) 3) 4)

  1. В каком из 4-х вариантов изображений аксонометрических осей указаны оси для прямоугольной диметрии?

1) 2) 3) 4)

  1. В каком из 4-х вариантов изображений аксонометрических осей указаны оси для косоугольной фронтальной диметрии?

1) 2) 3) 4)

  1. Как определяется при использовании метода проекций с числовыми отметками положение любой рассматриваемой точки в пространстве?

    1. положение определяется координатами проекции точки на горизонтальной плоскости проекций;

    2. положение определяется горизонтальной проекцией точки и числовой отметкой, указывающей высоту точки над плоскостью проекций;

    3. положение точки определяется её числовой отметкой?

    4. положение точки определяется величиной расстояния от самой точки до её проекции.

  1. Какая точка расположена на горизонтальной плоскости проекций?

1) А 2) В 3) С 4) D

  1. Какая из точек расположена в пространстве ниже горизонтальной плоскости проекций?

1) A 2) B 3) C 4) D

  1. Что называется заложением отрезка прямой линии?

    1. длина проекции отрезка на плоскости нулевого уровня;

    2. натуральная длина проецируемого отрезка;

    3. угол наклона проецируемого отрезка к плоскости нулевого уровня;

    4. разность высот крайних точек проецируемого отрезка.

  1. Что такое превышение отрезка прямой?

    1. длина проекции отрезка на плоскости нулевого уровня;

    2. натуральная длина проецируемого отрезка;

    3. угол наклона проецируемого отрезка к плоскости нулевого уровня;

    4. разность высот крайних точек проецируемого отрезка.

  1. Что называют уклоном отрезка прямой;

    1. угол наклона отрезка к горизонтальной плоскости проекций;

    2. отношение заложения отрезка к его превышению;

    3. отношение превышения отрезка к его заложению;

    4. отношение заложения отрезка к его натуральной величине.

  1. Что такое интервал прямой и как определяется численное значение интервала?

    1. интервал – это измеренное в единицах линейного масштаба заложение отрезка, у которого разность высотных отметок крайних точек равна единице;

    2. интервал – это разность высотных отметок крайних точек отрезка, измеренная в единицах линейного масштаба;

    3. интервал – это безразмерная величина, равная отношению разности высотных отметок крайних точек отрезка к его заложению;

    4. интервал – это безразмерная величина, равная отношению заложения отрезка к разности высотных отметок крайних точек отрезка.

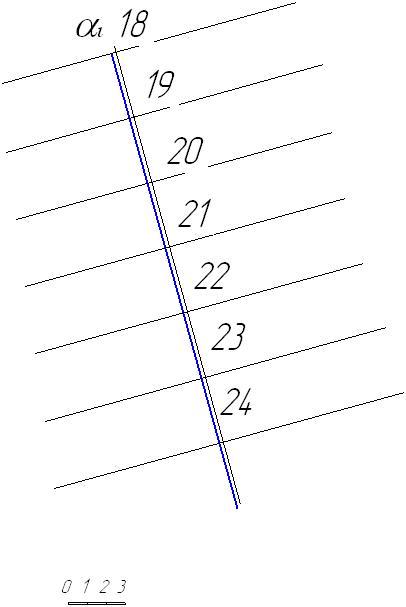

  1. Что называют масштабом падения или масштабом уклона плоскости?

    1. это любая линия, принадлежащая этой плоскости;

    2. это проекция линии, соединяющей две равновысотные точки, принадлежащие этой плоскости;

    3. это проградуированная проекция линии наибольшего ската плоскости:

    4. это длина проекции единичного отрезка, принадлежащего плоскости, то есть такого, у которого числовые отметки крайних точек различаются на единицу.

  1. Где плоскость задана масштабом падения (масштабом уклона) плоскости?

1) 2) 3) 4)

  1. Где правильно построена проекция линии пересечения двух плоскостей?

1) 2)

3) 4)

  1. Где правильно построена проекция точки пересечения отрезка прямой с заданной плоскостью?

1) 2)

3) 4)
