К теме «планета земля» (внутреннее строение и т.Д.)

Рисунок – внутреннее строение Земли

Рисунок – соотношение поверхностей, описывающих фигуру Земли: 1 – Мировой Океан; 2 – земной эллипсоид; 3 – отвесные линии; 4 – тело Земли; 5 – геоид

Рисунок – обтекание магнитосферы Земли солнечным ветром

Рисунок – магнитное (дипольное) поле Земли

Рисунок – изменение плотности вещества, давления и скорости сейсмических волн с глубиной: B – литосфера; C – астеносфера, входит в верхнюю мантию; D - нижняя мантия; E - внешнее ядро; F - пограничная зона; G - внутреннее ядро; Vр – скорость продольных сейсмических волн; Vs – скорость поперечных сейсмических волн; 1Па = 10^-5бар; 1Мбар = 10⁶бар.

Таблица – распределение теплового потока Земли по источникам энергии

Источник энергии	Энергия, эрг/год
Солнечная энергия	1032
Геотермическая энергия	1028
Упругая энергия землетрясений	1025
Энергия, теряемая при замедлении вращения Земли	3*1026
Тепло, выносимое при извержении вулканов	2,5*1025

Геотермический градиент - величина, на которую повышается температура горных пород с увеличением глубин залегания на каждые 100 м. В среднем для глубин коры, доступных непосредственным температурным измерениям, величина геотермического градиента принимается равной приблизительно 3°С. Геотермический градиент меняется от места к месту в зависимости от форм земной поверхности, теплопроводности горных пород, циркуляции подземных вод, близости вулканических очагов, различных химических реакций, происходящих в земной коре. Закономерный рост температуры с увеличением глубины указывает на существование теплового потока из недр Земли к поверхности.

Геотермическая ступень - увеличение глубины в земной коре (в метрах), соответствующее повышению температуры горных пород на 1°С. В среднем геотермическая ступень равна 30—40 м; в кристаллических породах в несколько раз больше (до 120—200 м), чем в осадочных. Колеблется в значительных пределах в зависимости от глубины и места (от 5 до 150 м).

Рисунок – строение атмосферы Земли

Рисунок – гидросфера Земли

Таблица – распределение вод в гидросфере Земли

Виды вод	Объём, млн. км3	Отношение к общему объему гидросферы, %
Морские воды	1370	94
Подземные (за исключением почвенной) воды	61,4	4
Лёд и снег (Арктика, Антарктика, Гренландия, горные ледниковые области)	24,0	2
Поверхностные воды суши: озёра, водохранилища, реки, болота, почвенные воды	0,5	0,4
Атмосферные воды	0,015	0,01
Воды, содержащиеся в живых организмах	0,00005	0,0003

Таблица – средний химический состав гидросферы Земли

Соединение	Количество, %
Хлориды	88,7
Сульфаты	10,8
Карбонаты	0,3
Соединения азота, фосфора, кремния, органических веществ	0,2

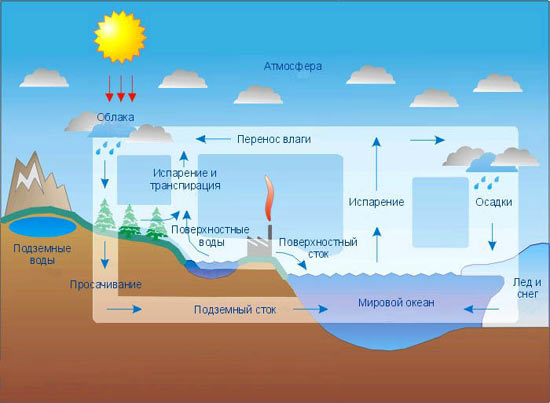

Рисунок – кругооборот воды в приповерхностной части Земли

Рисунок – схема вертикального строения литосферы Земли

Рисунок – схема строения земной коры

Рисунок – литосферные плиты Земли

Рисунок – средний химический состав земной коры

Таблица – сравнение масс оболочек Земли

Оболочки Земли	Отношение к массе живого вещества
Живое вещество	1
Атмосфера	2 146
Гидросфера	602 500
Земная кора	1 670 000

Рисунок – схема строения биосферы Земли

Рисунок – Кольская сверхглубокая скважина (СГ). А - прогноз геологического разреза. Б -- геологический разрез, построенный на основании данных бурения СГ. Стрелки от колонки А к колонке Б указывают, на какой глубине встречены прогнозируемые породы. В - ствол скважины со многими пробуренными и потерянными стволами ниже 7 км. Ствол скважины по форме напоминает разветвленные корни гигантского растения. Скважина словно извивается, потому что бур постоянно отклоняется в сторону менее прочных пород.
