Блок Основная надпись ( штамп) и автономный блок.

Построим основную надпись ( ГОСТ 2.104-68) и сохраним ее как автономный блок.

1. Включим Шаблон-1: >D/o> «Шаблон-1» > Открыть.

2. Включим слой «Основная»: Главная > Слой > список слоев > Основная.

3.Построим внешний контур основной надписи:

Орто> вес линии >отрезок >0,0 Е> вправо> 185 Е(т. В) > вверх 55 Е( т. С)>влево 185Е( т.D) > ПК > Замкнуть.

Покрутив средний ролик мыши, установим удобный вид (экранный размер).

4.Построим «основные»(толстые ) линии основной надписи :

Включим слой «основная» > отрезок>17,0Е >вверх 55Е(линия 1,2)>Е Е>> >40,0Е> вверх 55Е>ЕЕ>55,0Е>вверх 55Е > ЕЕ> 65,0Е >вверх 55Е> ЕЕ> 65,15Е > вправо 120Е>ЕЕ> 65,40 Е> вправо 120 Е>ЕЕ >135,0Е>вверх> 40Е>ЕЕ> 135,20Е> вправо 50 Е> ЕЕ> 135,35 Е>вправо 50Е >ЕЕ> 150,20Е> вверх 20Е >ЕЕ>167,20Е> вверх 20Е>ЕЕ >155,15Е > вверх 5Е> ЕЕ>0,30Е > вправо 65Е>ЕЕ> 0,35Е> вправо 65Е>ЕЕ>7,30Е > вверх 25Е>Е.

6. Построим тонкие линии основной надписи:

Включим слой «тонкая» > отрезок >0,5Е >вправо 65ЕЕ>(линия EF) >смещение > 5Е> выберемEF > укажем сторону перемещения (вверх) Е> выделим > укажем вверхЕ и так далее.

7) Построим два вертикальных отрезка (Тонкие) в графе «Лит»:

> 140,20Е > вверх 15 Е > ЕЕ >145,20Е > вверх15ЕЕ.

8) Выполним надписи, для чего увеличим левую часть чертежа:

Вид>Навигация>> выбрать участок > Аннотация > Текст > многострочный > выключить объектную привязку >Аннотативный > установим стиль 2.5 > укажем рамку > напечатать «Изм.» >щелкнем по полю> напечатать другие надписи

9. Сохраним основную надпись в виде автономного блока (в отдельном файле)

пблок (с клавиатуры)Е > Д/o > напишем Основная надпись( вместо new block) > группа Oбъекты> Преобразовать в блок>щелкнуть по Выбрать объекты (исчезнет окно)>Выберем весь чертеж Е( окно появится снова)> группа Базовая точка > щелкнем по Указать (исчезнет окно)> щелкнем по правой нижней точке при помощи привязки « Конточка»(появится окно,где: x=185, y=0, z=0)>ОК( штамп сохранен как блок ,который можно вызвать)

Формат А3 и автономный блок.

1. Установим «Шаблон-1» и создадим внешний контур А3 (420х297)

Открыть > Д/o >Шаблон 1 > Открыть > Главная > слой > список слоев > тонкая >>0,0Е>420 ,297Е

2. Создадим внутреннюю рамку формата А3 (420х297):

Главная > Рисование> прямоугольник > слой «Основная»прямоугольник > 20,5Е >@395,287Е.

3. Вставим блок «Основная надпись» в формат А3:

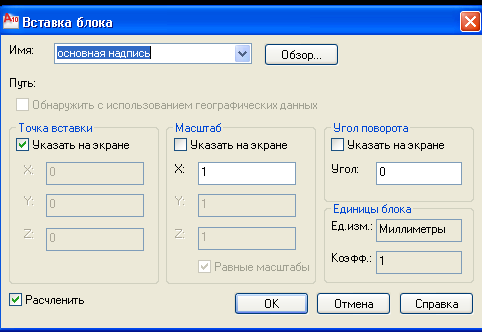

Вставка > Блок > Вставить > Д/o> напишем Основная надпись > Обзор > Д/o> Основная надпись\> Открыть> Д/o> ок ( пояится штамп)> установим блок( штамп) в правый нижний угол рамки.

4. Сохраним Формат А3 с основной надписью как автономный блок

пблок (с клавиатуры)Е > Д/o > напишем «Формат А3 с основной надписью» ( вместо new block) > группа Oбъекты> Преобразовать в блок>щелкнуть по Выбрать объекты (исчезнет окно)>Выберем весь чертеж Е(появится снова)> группа Базовая точка > щелкнем по Указать (исчезнет окно)> щелкнем по левой нижней точке рамки (появится окно,где: x=0, y=0, z=0)>ОК

>Преобразовать в блок>щелкнуть по Выбрат пблок (с клавиатуры)Е > Д/o > напишем Основная надпись( вместо new block) > группа Oбъекты ь объекты (исчезнет окно)>Выберем весь чертеж Е(появится снова)> группа Базовая точка > щелкнем по Указать (исчезнет окно)> щелкнем по правой нижней точке (появится окно,где: x=185, y=0, z=0)>ОК

NB. Cохранен Формат А3 со стандартным штампом как автономный блок , который имеет все настройки и который можно устанавливать на чертежах, при работе в пространстве Листа: : Главная > Слои > Список слоев > щелкнем по слою 0> Вставка > Блок > Вставить > Д\о > напишемФормат А3 с основной надписью > Обзор > Д\о : Мои документы > Тип файла : Чертежи > найдем файл Формат А3 с основной надписью» и щелкнем > Открыть > Д\о >ОК ( появится формат , но надо установить) > щелкнем по левому нижнему углу и перенесем > уменьшим масштаб ( 2 раза), для чего выделим весь формат >Е> щелкнем по нижней левой точке > 0.5 Е.

Формат А3 и Шаблон

1. Формат А3 с основной надписью можно сохранить как шаблон. Для этого, установим на экране формат А3 с основной надписью, выполненный на основе «Шаблон-1» .

> D /o: Template > Тип файла > Шаблон чертежа AutoCAD [*.dwt] > Имя файла : напишем «Шаблон формата А3 с основной надписью» > Cохранить>Д\о >OK.

NB. Cохранен Формат А3 со стандартным штампом как шаблон , который имеет все настройки и который будем обязательно открывать для новых чертежей.

Жунусов Абдулла Шегебаевич, Буганова Светлана Николаевна
