Настройка рабочей среды
Откроим программу(если закрыта): 2 щелчка на ярлыке AutoCAD 2011.
Ознакомимся с экраном. Установим 3D пространство.
Создадим новый чертёж: Обозреватель меню
>Cоздать
> чертеж > Д/о: acadiso.dwt
(откроется окно,где можно чертить) .
4.В
панели быстрого доступа щелкнем по
кнопке
> щелкнем по «Показать строку меню»
(появится главное меню).
5.Откроем новый чертеж ( используя стандартный шаблон):
Открыть> Д\о > Папка: Template> acadiso 2D.dwt> Открыть ( создан шаблон) > построим сферу , для чего: вкладка Вид > панель Видовые Экраны >
>
Д\о >Четыре равномерно > ОК> вкладка
Главная > панель Моделирование >
команда Сфера ( под командой Ящик ) >
щелкнем по любому экрану и увеличим (
построены 4 видв одной сферы).
6.Палитры инструментов.
Вкладка Вид> панель Палитры >Д\о ( открылись палитры)> ПК ( по названию)>Д\о > щелкнем по нужной группе( например « Все палитры») > Д\о >щелкнем по нужной панели ( например по « Зависимости») > щелкнем по нужной команде ( например « Перпендикулярность»).
7.Установим размер области чертежа. >
Меню Формат > лимиты чертежа > 0,0, Е > 420,297 Е (установится формат А3 (420х297)).
8.Установим сетку и шаг:
Меню
Сервис > режимы рисования > Д/о: шаг
и сетка >
шаг > х = 10 >y
= 10 >
Сетка > х = 10 >y
= 10 >Основная линия через 10 >ОK (
Установилась сетка с шагом 10 мм , и
основная линия через каждые 10
вспомогательных линии, а не через 5).
NB:
В процессе работы можно отключать и
включать сету и шаг при помощи кнопок
шаг
и
сетка
(в строке состояния).
9. Установим единицу чертежа в мм: Меню Формат > Единицы > Д/о: мм > ОК.

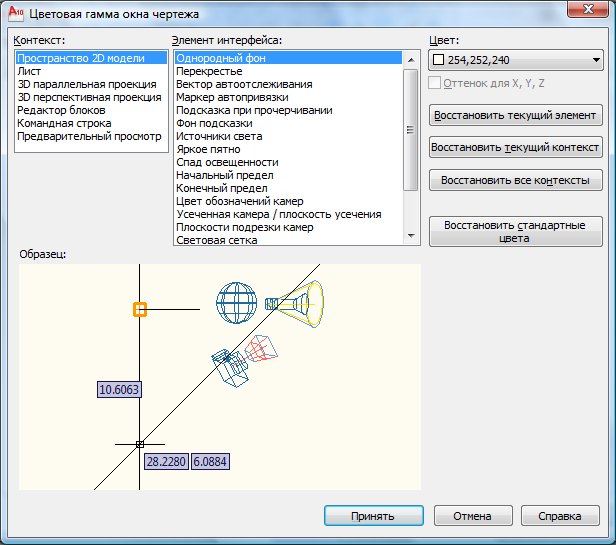

10.Установим цвет экрана: Меню Сервис > Настройки > Экран > Цвета > Д/о: 2D пространство > однородный фон > цвет (белый) > принять > ОК.
11. Установим очень нужные команды в « Панель быстрого доступа »:
ПК
(Панель быстрого доступа ) > Д\о >
>
Д\о > щелкнем по любой команде и , не
отпуская перенесем в Панель быстрого
доступа >ОК.
12. Отобразим « Ленту» вертикально: .
ПК( строка вкладок ) > Д/о > Освободить
Жунусов Абдулла Шегебаевич, Буганова Светлана Николаевна
AutoCAD 2011 КазГАСА
АРМ(тренинг) №3
Точка
1.Построим
точки,
установив размер 3, форма -
.
Сначала
установим Главное
меню
, для чего щелкнем по кнопке
в
панели Быстрого
доступа)
>появится окно,где щелкнем по«Показать
строку меню»( появится Строка меню)>
меню Формат> Отображение точки > Д/о:
> 3 >
в абсолютных единицах > ОК >установим
2D
рисование и аннотация,
для чего щелкнем по кнопке
в панели Быстрого доступа > начнем
строить точки , для чего: вкладка Главная>
панель Рисование >команда
точка несколько > 0,30 Е > 20,30 Е > 0,
-30 Е > 20, -30 Е > 40.0 Е > 40, -10 Е > -40,0 Е >
-40, -10 Е >Esc.
NB:
Чтобы стереть точку:
Выделяем точку >Delete
2.Построим
отрезки,
задавая координаты в абсолютных
величинах.
Установим цвет, толщину и тип линии, для
чего: Главная > Свойства >цвет: черный>
вес: 0.70> тип:непрерывная>начнем
строить,для чего: Рисование >
отрезок > 0,0 Е > 20, 30 Е > #40,0 Е > #80,30 Е
>ПК > Замкнуть
NB
Чтобы
убрать последнюю построенную линию
,щелкнем по кнопке
NB
Для
второй и последующие точки автоматически
включаются относительные координаты,
поэтому, для задания абсолютных координат,
надо использовать префикс #.NB
Настройка
абсолютных координат: ПК
(
)>
настройка>динамический ввод>настройка
(левое) >декартово> абсолютное>
ок>ок.NB
В процессе работы для отсчета координат
от МСК, надо использовать префикс *
Система координат
Перенесем ПСК в вершины прямых:
Вкладка
Главная > панель Координаты >команда
Начало
> указать точки поочередно:
Направления ОХ, ОУ не изменяются.
Перенос ПСК в предыдущую точку осуществляется :
Вкладка
Главная > панель Координаты >команда
предыдущий вид
( можно до 10 предыдущих позиции)
Перенос ПСК в МСК: щелкнем на
Мировая.
Остальные команды рассмотрим попозже.
Жунусов Абдулла Шегебаевич, Буганова Светлана Николаевна
AutoCAD 2011 КазГАСА
АРМ(тренинг) №4
Отрезки.
Построим отрезки, задавая точки в относительных координатах.
отрезок
> 0,0 Е > @ 20,30 E
> @20,-30 E
> @ 20,30 E
> @ 20,-30 E
> @ 0,-10 E
> @ -80,0 E
> @0,10 E.
