Жунусов Абдулла Шегебаевич, Буганова Светлана Николаевна

AutoCAD 2011 КазГАСА

АРМ(тренинг) №36

Моделирование корпусной детали (метод вращения)

Анализ детали показывает , что тело состоит из 4-х поверхностей вращения: полусферы 190, урезанная с обеих сторон на толщину 100мм, 2-х усечённых конусов 38 и 32 нижнего и верхнего оснований соответственно и расположенных друг от друга на расстоянии 152мм, высотой 90мм с отверстием 21мм и одного цилиндра 32,расположенного на высоте 100мм. Внутри сферы имеется 2 идентичных конуса с общим основанием 112мм и 122 другого основание.

1. Установим: 3Д Моделирование, Шаблон-1, Объектные привязки: Конточка, Центр, Середина; Слой: Модель Вращения, Видовые экраны:

2.Метод построения заключается в том ,что сначала строим образующую линию 123451, затем вращаем ее . Таким же методом строем усеченные конусы и цилиндр.

3. Установим слой Вспомогательная:

Главная > слой > вспомогательная (из списка слоев) > Е.

4. Построим образующую линию корпуса, состоящую из точек: 1(50,0), 5(@5,50), 4, 3, 2 и дуги радиуса 95 мм:

Главная > Рисование > отрезок > 56,0Е> @5,50Е > орто > протянем вправо > E > > 95,0Е> #0,0Е> протянем вверх > Е.

5. Построим зеркальное отражение относительно оси ОХ:

Редактирование> зеркало> выбрать 3 линии> Е> 0,0Е> орто >вправо>95Е> ПК>нет.

6. Создадим из этих линий единый контур, для чего включим слой Основная и используем Полилинию. Отключим орто (если включёна):

Слои > Основная(из списка слоев)> Рисование> Полилиния>привязка>(т.1)>привязка> (т.2)> привязка > (т.3)> ПК> Дуга> ПК> радиус> 95> E> привязка >(т.4) > ПК> линейный> привязка >(т. 5)> ПК> замкнуть.

7. Отключим лампочку в слое «Вспомогательная»:

Слои> список слоев > отключим лампочкув слое Вспомогательная(исчезнет всп. линия)

8. Повернём этот контур вокруг оси ОУ на угол (-180°) и для наглядности перейдем в ЮВ изометрию:

Главная> Вид > ЮВ изометрия> моделирование > > выберем контур> Е> ПК >У > -180°> Е.

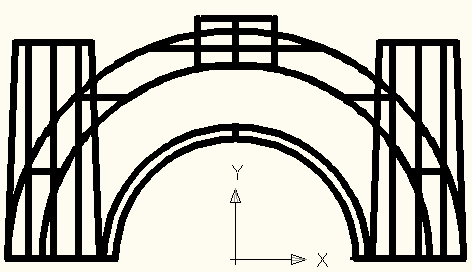

9. Установим вид спереди:

Главная> Вид > спереди.

10. Построим образующую усеченного конуса, проходящую через точки (86.5,0), (@0,90), (@5.5,0), (3,-90):

> 86.5,0E> @0,90E>, @5.5,0> 3, --90E>ПК>замкнуть.

1

> выбрать контур> Е> 76,0> Е> орто> вверх> 100Е>360Е.

1. Повернём этот контур вокруг вертикальной оси, проходящей через точку (76,0):

12. Построим зеркальное отражение усеченного конуса:

Главная> Редактирование > зеркало> выберем усеченный конус> 0,0Е> орто > вверх > 100E>ПК>нет.

13. Построим над корпусом цилиндр 32мм, на высоте 100мм:

>0,100Е>@16,0Е> орто >вниз> 20> Е> влево> 16>Е> ПК> замкнуть> > выбрать контур> Е> 0,0Е> орто > вверх> 100> Е> 360>Е.

14. Перейдем в ЮВ изометрию и объединим построенные поверхности.

> выберем все четыре поверхности>Е.

15. Посмотрим как корпус выглядит в концептуальном стиле.

16. Сохраним чертеж в ЮВ изометрии под именем «Арм 36 КОРПУС (имя)».
