Auto CAD2011 KazGASA / 35

Жунусов Абдулла Шегебаевич, Буганова Светлана Николаевна

AutoCAD 2011 КазГАСА

АРМ(тренинг) №35

Моделирование тела методом выдавливания

1. Задан чертеж корпуса узла. Надо построить модель детали (по 3-м видам):

Установим: 3Д Моделирование, Шаблон-1, Объектные привязки: Конточка, Центр, Середина; Слой: Модель с вырезами, Видовые экраны:

2. Анализ детали показывает, что деталь состоит из основания с 2-мя отверстиями и высотой 8 мм. Над основанием имеются с внешней стороны детали: вертикальный цилиндр 80, горизонтальный цилиндр диаметром 70мм длиной 120 мм и 2х усеченных конусов, оси которых перпендикулярны к осям цилиндров с основанием 40, удаленные друг от друга на 120 мм.

Внутри детали имеются 2 отверстия диаметра 62 мм и 50мм.

Метод построения заключается в том, что: сначала построим внешние поверхности, затем внутренние поверхности методом Выдавливания. При помощи команды Вычитание удалим внутренность.

3. Построим окружности основания на виде сверху:

Главная >рисование > 0,0,0 > Е> 50 > ЕЕ> 55,0,0 > Е> 16> ЕЕ>55 ,0,0 > Е> 8 >ЕЕ> -55,0,0 > Е> 16>ЕЕ> -55,0,0 > Е> 8.

4. Построим касательные прямые:

Включим режим привязки «касательная» >Главная >рисование > подведем к внешней окружности >подведем к большой окружности. Эту процедуру повторим 4 раза.

5. Уберем лишние линии:

Главная >редактирование> обрезка > укажем все касательные линии > Е >

укажем внутренние линии > Е.

6. Сделаем контур областью , для чего :вычтем две окружности из контура:

Главная >рисование> область > выберем весь чертеж > E.

Главная >редактирование тела > вычитание > выделим внешний контур>Е > выделим две окружности Е.

7. Перейдем на ЮВ изометрию. Выдавим контур на высоту 8 мм:

Главная >Вид> в списке видов выбрать ЮВ изометрию. Главная >Моделирование> > выбрать объект Е> 8 > Е.

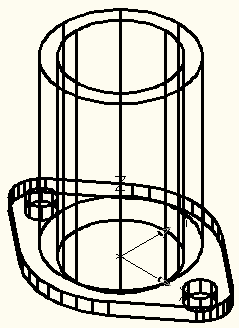

8. Построим вертикальные цилиндры  80 и  62.

Главная >рисование > 0,0,8>Е>40>Е> > указать окружность > Е >112>Е.

> 0,0,0 > Е> 31 > Е > > указать окружность > Е > 130 > Е.

9

Вид > координаты> > 0,60,50 > Е; Вид > координаты > 90 > Е; > 0,0,0 > Е>35> Е; > 0,0,0 > Е> 25 > Е; > указать обе окружности > Е > 120> Е.

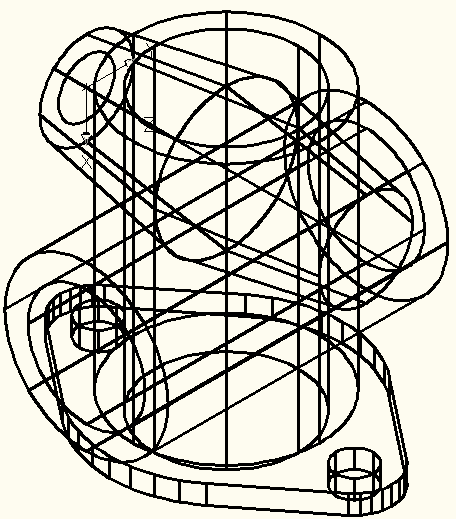

. Построим горизонтальные цилиндры 70 и 50. Сначала установим ПСК в точке 0,60,50 и затем повернем ось на 90° вокруг X и построим окружность:

NB. Щелкнем на World, т.е. система координат должна находится в центре нижнего основания внутреннего цилиндра.

10. Построим усеченный конус ∅40 с левой стороны для этого установим ПСК в точке -60,0,90 , затем повернем ось Z на 90° вокруг Y и построим окружность:

Вид > координаты> > -60,0,90Е > > 90 Е >; > 0,0,0 > Е> 20 > Е> > 0,0,0 >Е> 12 > Е > указать внешнюю окружностъ > ПК > угол сужения> -10Е> 60> Е.

11. Построим второй усеченный конус с правой стороны:

> 0,0,120> E > 20 > Е ; > выбрать внешнюю окружность> Е > ПК > угол сужения > -10 > Е> -60 > Е.

12. Построим сквозной цилиндр диаметра 24мм:

> Выберем окружность (внутренный)> Е> вправо120 > Е.

13. Внешние и внутренние поверхности надо объединить по отдельности :

Главная> редактирование тела > Объединение > указать все внешние поверхности > Е; Объединение > указать все внутренние поверхности > Е.

14. Удалим внутренность детали:

Главная> редактирование тела > Вычитание > указать внешние поверхности > Е > указать внутренние поверхности > Е.

15. Зададим концептуальный стиль:

Главная > Вид> концептуальный.

16. Выполним разрез (четверть) модели:

Главная> редактирование тела >>выбрать объект > Е > ПК > ZY > Е > обе; > выбрать объект > E > ПК > ХZ > E > обе > стереть > выбрать четверть > Е > концептуальный стиль.

17. Сохраним чертеж в виде 2D каркас, ЮВ изометрия под именем «АРМ №35-Выдавливание».
