Жунусов Абдулла Шегебаевич, Буганова Светлана Николаевна

AutoCAD 2011 КазГАСА

АРМ(тренинг) №2

Настройка рабочей среды

  1. Откроим программу(если закрыта): 2 щелчка на ярлыке AutoCAD 2011.

  2. Ознакомимся с экраном. Установим 3D пространство.

  3. Создадим новый чертёж: Обозреватель меню > Cоздать > чертеж > Д/о: acadiso.dwt (откроется окно,где можно чертить) .

4.В панели быстрого доступа щелкнем по кнопке > щелкнем по «Показать строку меню» (появится главное меню).

5.Откроем новый чертеж ( используя стандартный шаблон):

  • Открыть> Д\о > Папка: Template> acadiso 2D.dwt> Открыть ( создан шаблон) > построим сферу , для чего: вкладка Вид > панель Видовые Экраны >> Д\о >Четыре равномерно > ОК> вкладка Главная > панель Моделирование > команда Сфера ( под командой Ящик ) > щелкнем по любому экрану и увеличим ( построены 4 видв одной сферы).

6.Палитры инструментов.

Вкладка Вид> панель Палитры >Д\о ( открылись палитры)> ПК ( по названию)>Д\о > щелкнем по нужной группе( например « Все палитры») > Д\о >щелкнем по нужной панели ( например по « Зависимости») > щелкнем по нужной команде ( например « Перпендикулярность»).

7.Установим размер области чертежа. >

Меню Формат > лимиты чертежа > 0,0, Е > 420,297 Е (установится формат А3 (420х297)).

8.Установим сетку и шаг:

Меню Сервис > режимы рисования > Д/о: шаг и сетка > шаг > х = 10 > y = 10 > Сетка > х = 10 > y = 10 >Основная линия через 10 >ОK ( Установилась сетка с шагом 10 мм , и основная линия через каждые 10 вспомогательных линии, а не через 5).

NB: В процессе работы можно отключать и включать сету и шаг при помощи кнопок шаг и сетка (в строке состояния).

9. Установим единицу чертежа в мм: Меню Формат > Единицы > Д/о: мм > ОК.

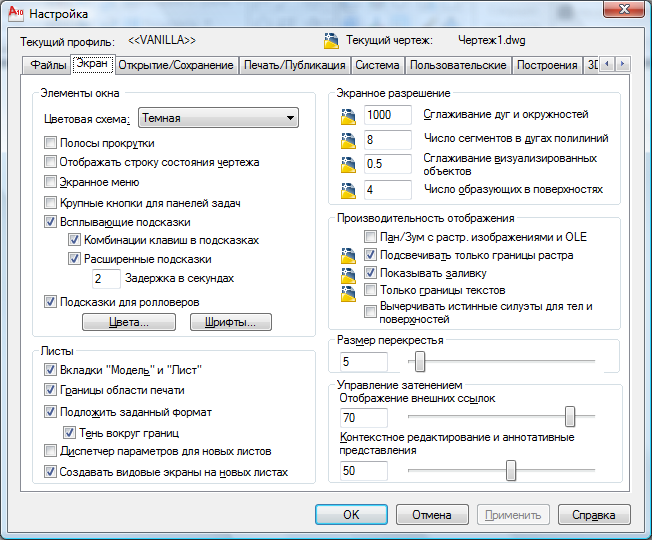

10.Установим цвет экрана: Меню Сервис > Настройки > Экран > Цвета > Д/о: 2D пространство > однородный фон > цвет (белый) > принять > ОК.

11. Установим очень нужные команды в « Панель быстрого доступа »:

ПК (Панель быстрого доступа ) > Д\о > > Д\о > щелкнем по любой команде и , не отпуская перенесем в Панель быстрого доступа >ОК.

12. Отобразим « Ленту» вертикально: .

ПК( строка вкладок ) > Д/о > Освободить
