Auto CAD2011 KazGASA / 20

Жунусов Абдулла Шегебаевич, Буганова Светлана Николаевна

AutoCAD 2011 КазГАСА

АРМ(тренинг) №20

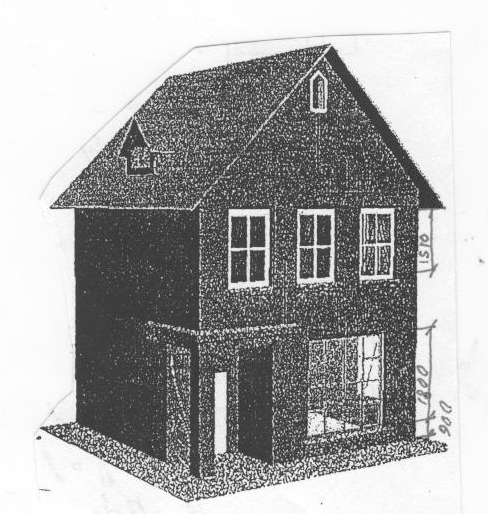

КОТТЕДЖ

1- этаж

1.Построим : стены 1-этажа, колону и перекрытие

Координаты некоторых точек: 1(2000,3680); 2(1400,1350);3(2000,1850) ; 4(5250,0,900) ; 4 (5550,0,900) ; 4' (3605,0,900) ; 4"(1660,0,900) ; 5(6000,1660,900) ; 6(6000,5550,900) ;7(4340,6000,900) ;8(2395,6000,900) ;9(3200,3800) ;10(3200,5500) ;11(4540,3680).

2.Включим :3DМоделирование, ЮВ Изометрия, Шаблон -1,Слой: Основная:

Щелкнем по 3DМоделирование ( появится Лента ) > Открыть > Д\о > Шаблон -1> Открыть > Главная > Слои > Список слоев > Основная > Главная > Вид > ЮВ Изометрия.

3..Установим систему координат и (удобный) экранный масштаб при помощи отрезка длиной 6000 мм:

Вид > Координаты > Мировая>отрезок>0,0Е> вверх 0,6000Е (“орто”включена) >Е> Вид > Навигация > ( этот отрезок находится на экране).

4.Установим слой “1-этаж” на основе слоя “основная”:

Главная > панель Слои > свойства слоя>Д/о > щелкнем Основная> Установить> Создать слой > написать: “1-этаж” (вместо “слой-1”)> Е > щелкнем Цвет > Д\о > оранжевый> OK > Установить . (В “Списке слоёв” появится“1-этаж”).

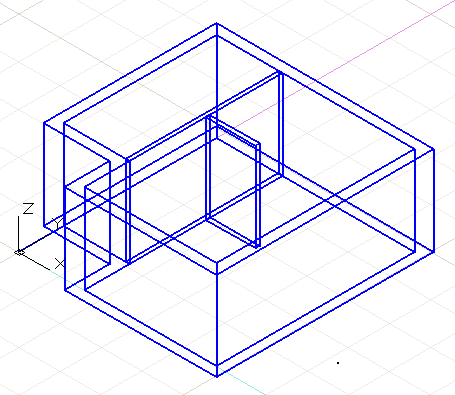

5. Построим несущие стены шириной 300мм , высотой 2700мм:

Главная>политело>ПК>высота>2700Е>ПК>ширина>300Е>ПК>выравнивание>справа>0,6000Е> вправо 6000Е>вниз 6000Е> влево 4000Е> вверх1350Е>влево 2000Е>ПК>замкнуть.

6.Построим перегородку шириной 120.

политело>ПК>ширина>120Е>2000,1350Е>вверх 4650Е> политело> 2000,3680Е (точка 1 ) >вправо 1500ЕЕ

7

политело>ПК>высота>2010Е>ПК ширина>400Е>ПК> выравнивание >справа>1410,1350Е(точка2) >влево 1010ЕЕ

. Построим проёмы 2х дверей и переднего окна:

политело>ПК> высота 2010Е>ПК>ширина>200Е>ПК>выравнивание>справа > 2000,1850Е(точка3) >вверх1510ЕЕ

политело>ПК>высота>1800Е>ПК ширина>400Е>ПК> выравнивание >справа>5250,0,900Е(точка4) >влево 2500ЕЕ

8

политело>ПК> высота>1510Е>ПК> ширина>400Е>ПК>выравнивание>справа>6000,1660,900Е (точка5) >вниз 1210ЕЕЕ>6000,5550,900Е (точка 6) >вниз 1210ЕЕ

.Построим правое ближнее, затем дальнее окна:

9,Построим задние 2 окна:

политело>4340,6000,900Е (точка7) > вправо 1210ЕЕЕ>2395,6000,900Е (точка 8) >вправо 1210ЕЕ

1

Главная> Вид> ЮВ изометрия> Редактирование тел> Объединение> выберем все стены >Е >Вычитание >выберем снова стены>Е> выберем проемы>Е>включим “концентуал” (или реалистичная)

0. Объединим стены , затем вычтем из них дверные и оконные проёмы.:

1

политело>ПК>высата>2700Е>ПК>ширина>300Е>ПК>выравнивние>справа>0,0Е>влево300ЕЕ.

1. Построим колонну:

1

Главная>Слои >свойства слоя>Д\о >создать слой> напишем “Перекрытие -1” (вместо слой 1) >цвет>251>ок> Д/о установить> политело> ПК>высота>300Е>ПК> ширина>6600Е> ПК>выравнивание>справа>-300,-300,2700Е> вправо 6900ЕЕ или щелкнем в правой ближней точке( построено перекрытие) .

2. Построим перекрытие высотой 300 мм, шириной 6600 мм. Сначала создадим слой “ Перекрытие 1”:

13.Сохраним чертеж или продолжим 2-этаж.
