AutoCAD 2011 КазГАСА

АРМ(тренинг) №8

Текст

Аннотация > Текст >

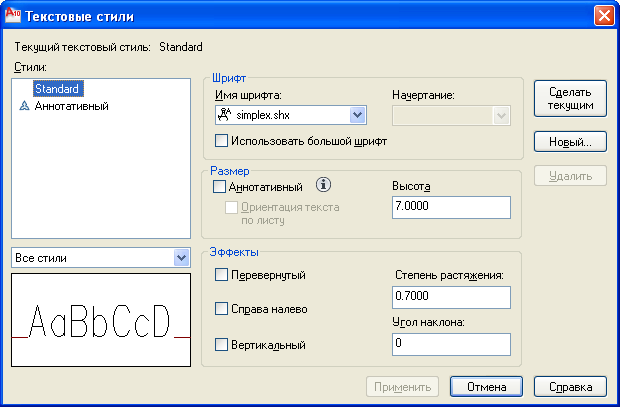

1. Настроим шрифт на simplex.shx, высота 7 мм, ширина 0,7 мм, угол наклона 0.

Аннотация > Текст > Текстовые стили > Д/o > Стили: Аннот ационный >Имя шрифта: simplex.shx > высота 7, степень растяжения 0.8, угол наклона 0 > Сделать текущим > Закрыть.

2. Напишем слово AutoCAD, КазГАСА.

Аннотация > Многострочный текст > указать один угол > указать другой угол> Д/o> напишем AutoCAD, КазГАСА > Закрыть.

3. Напишем символы: , , .

Аннотация > Многострочный текст > указать один угол > указать другой угол> Д/o: > омега > > диаметр>> дельта >Закрыть.

4. Напишем символы: @, , .

> Д/o: другое> Д/o: @ > Выбрать >> Выбрать> > Выбрать>Копировать > ПК > ПК > Д/o: вставить> Закрыть

5. Напишем символы: х², x₂, x₁.

Аннотация > Многострочный текст > указать один угол > указать другой угол> напишем х>ПК> Д/o: символ>квадратный(написано х² ) > напишем х>ПК> Д/o: символ>нижний индекс2 ( написано x₂)>напишем x^1 >выделим [^1] > ПК (нельзя ЛК)> Д/o> Дробный >ЛК (по полю чертежа).Написано x_1. Напишите А_х А₁
