AutoCAD 2011 КазГАСА
АРМ(тренинг) №28
Призма с вырезом
1. Задан чертеж с
размерами. Надо выполнить модель с
вырезом.
2. Установим: 3Д
Моделирование, Шаблон-1, Объектные
привязки: Конточка, Центр, Середина;
Слой: Модель с вырезами, Видовые экраны:
3. Сначала построим модель без выреза.
многоугольник
>5>Е > 40,0,0>Е> вписанный в
окружность>40>Е>
повернуть (Редактирование) > указать
пятиугольник >Е>40,0,0>Е>90>Е >
> выбрать объект Е > 100>Е>
окружность> 40,0,0 > Е> 20 >Е >
> выбрать объект >100 >Е.
4. Вычтем из призмы цилиндр.
вычитание >
выбрать призму Е> выбрать цилиндр >
Е.
5. Рассмотрим срез модели при помощи двух плоскостей.
сечение >
выбрать объект >Е> ПК> YZ > 60, 0, 100>Е
> ПК> оба.
сечение >
выбрать объект (переднюю часть) >Е >
ПК> 3точки >E > 0,0,20>Е (1)>60,40,62>Е>(
2) > 60,-40,62>Е (3) > Е> оба.
6.
Чтобы убрать верхнюю часть объекта,
выделим ее и
удалить.
7. Объединим части в одно целое:
объединение>
выберем обе части>Е.

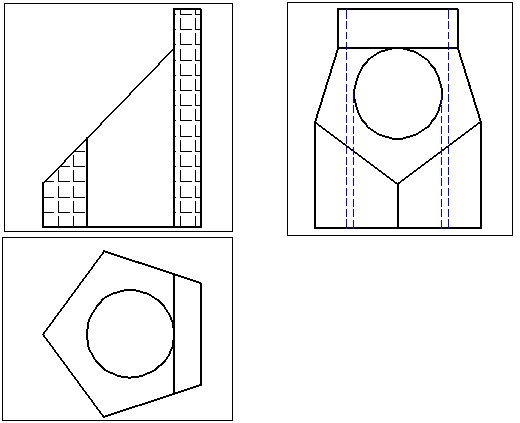

Построение видов и разрезов (в автоматическом режиме)
1. Задана модель призмы с вырезом. Построим виды: Сверху, Слева и Фронтальный разрез.
2.Установим 3Д Моделирование : Формат А3 ,Объектные привязки : Конточка , Середина , Центр , Квадрант. Установим слой Основная.
3 Установим ПСК. Необходимо иметь ввиду что направление Z укажет вид сверху; направление У- вид спереди, направление Х-вид слева.
4 .Щелкнем Лист1 (появится изображение модели). Надо удалить видовой экран, так как мы хотим работать в авторежиме: щелчок по рамке>ПК> стереть (исчезнет рамка и чертеж).
5.
Откроим Слой
0 и установим
формат А3 как блок ( смотри Арм № 10 Блок)
: Главная >
Слои > Список слоев > щелкнем по слою
0> Вставка > Блок >
Вставить
> Д\о > напишем Формат
А3 с
основной надписью >
Обзор > Д\о : Мои документы > Тип файла
: Чертежи > найдем файл Формат А3 с
основной надписью» и щелкнем > Открыть
> Д\о >ОК ( появится формат , но надо
установить) > щелкнем по левому нижнему
углу и перенесем > уменьшим масштаб (
2 раза), для чего выделим весь формат
>Е> щелкнем по нижней левой точке >
0.5 Е.
6. Вызовем команду
Вид твёрдого тела .
Эта команда создаёт в авторежиме виды
в проекционной связи, создает по
отдельности слои для видимых ( Vis)
и невидимых ( Hid)
линий, слой для размеров (Dim).
А самое главное- слой VPORTS
на котором строятся все виды.
7. Создать вид сверху:
Главная>
Моделирование>
Вид твердого тела>
ПК> ПСК>
текущая> 1,0Е> Установить место вставки
вида > Е > начертить рамку вокруг
вида>напишем
сверху
е е
8. Программа повторяет запрос. Создадим вид (разрез) спереди:
ПК > Сечение >
Указать левую вершину пятиугольника
(объектная привязка Конточка) > Указать
середину правой стороны пятиугольника(
объектная привязка Конточка) > Указать
нижнюю вершину пятиугольника (объектная
привязка Конточка) > 1,0 Е > Установить
место вида спереди > Е > Начертить
рамку вокруг вида > С клавиатуры ввести
имя «Разрез».
Вид спереди (разрез) выполнен, но не заштрихован, программа повторяет запрос.
8

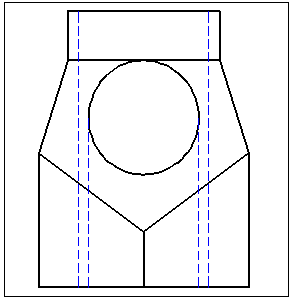

ПК> орто>Указать
середину левой стороны рамки вида
спереди (объектная привязка Середина)
>1,0> Е> Указать место вида слева >Е
> Начертить рамку вокруг вида слева
> С клавиатуры ввести имя «Слева» >
Е(построен
вид слева.
9. Выполним штриховку на виде спереди.
Главная>
Моделниеирова>
чертеж твер.тела > Выбрать объект -
рамка вида спереди> E.
10. Разрез заштрихован, но не по Госту, поэтому изменим штриховку, для чего активируем (2 щелчка по полю разреза):
Два раза щелкнуть
по рамке окна (режим модель) > 2 раза
щелкнуть по штриховке > D/o: указать
образец штриховки > D/o: ANSI>
указатьANSI
31> OK>OK.
11. Уберем невидимые линии с вида «слева»:
Главная>
Моделирование>
Указать рамку вида «слева» >Е >Открыть
список слоев > погасить лампу в слое
«слева HID».
Исчезнут невидимые линии.
12. Уберем с чертежа рамку видовых экранов:
Открыть «Список
слоев» > Погасить лампу «VPORTS»
13. Образмерим чертеж, проведем осевые линии и т.д.
14. Сохраним чертёж под именем «АРМ (тренинг) №28 Виды и разрез( в авторежиме) (своё имя)».
