AutoCAD 2011 КазГАСА
АРМ(тренинг) №4
Отрезки.
-
Построим отрезки, задавая точки в относительных координатах.
отрезок
> 0,0 Е > @ 20,30 E
> @20,-30 E
> @ 20,30 E
> @ 20,-30 E
> @ 0,-10 E
> @ -80,0 E
> @0,10 E.
2.Построим отрезки, задавая точки в относительных радиальных координатах.
>
0,0 Е > @ 40<45 E
> @ 40<-45 E
> @ 40<45 E
> @ 40<-45 E
> @ 10<270 E
> @ 120<180 E.

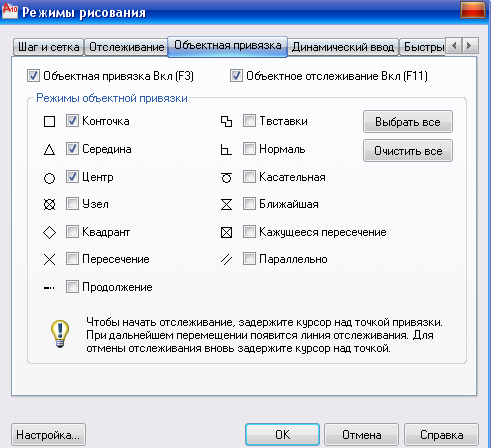

Объектная привязка
1.Координаты
точек можно задавать при помощи мыши и
объектной привязки: Для этого надо
установить постоянные объектные
привязки: ПК
>
объектная привязка)> настройки > Д/О>
.
>ок.
NB.
Если задано много объектных привязок
(в сложном чертеже), они мешают друг
другу .
2.Координаты
точек можно задавать при помоши разовой
привязки: ПК>
обьектная
привязка)>Д/о:
текущая привязка>указать на необходимую
привязку
Метод “Направление- Расстояние”
Приведем
очень практичный метод построения
горизонтальных и вертикальных отрезков
(должна
быть включена кнопка
орто)>
отрезок>
начальная точка отрезка (0,0)>Е>сдвинем
мышь(укажем
направление)>зададим расстояние >Е(
очень удобно )
Временная опорная точка.
Если
необходимо отложить координаты первой
точки от определенной точки, то
используется временная опорная точка.
При этом надо чтобы работала другая
объектная привязка:(Shift+ПК)
> Д/о:
>
>указать
опорную точку>набрать с клавиатуры
(@ х,у)
Редактирование отрезка
Выделим отрезок (появятся ручки)> щелкнем по ручке (они станут красными)>потянем в сторону>Е(потренируитесь)
Стирание объектов
Выделим объекты ( появятся ручки)> щелкнем правой кнопкой (RC) по экрану> Д/о> стереть (удобный метод стирания).
