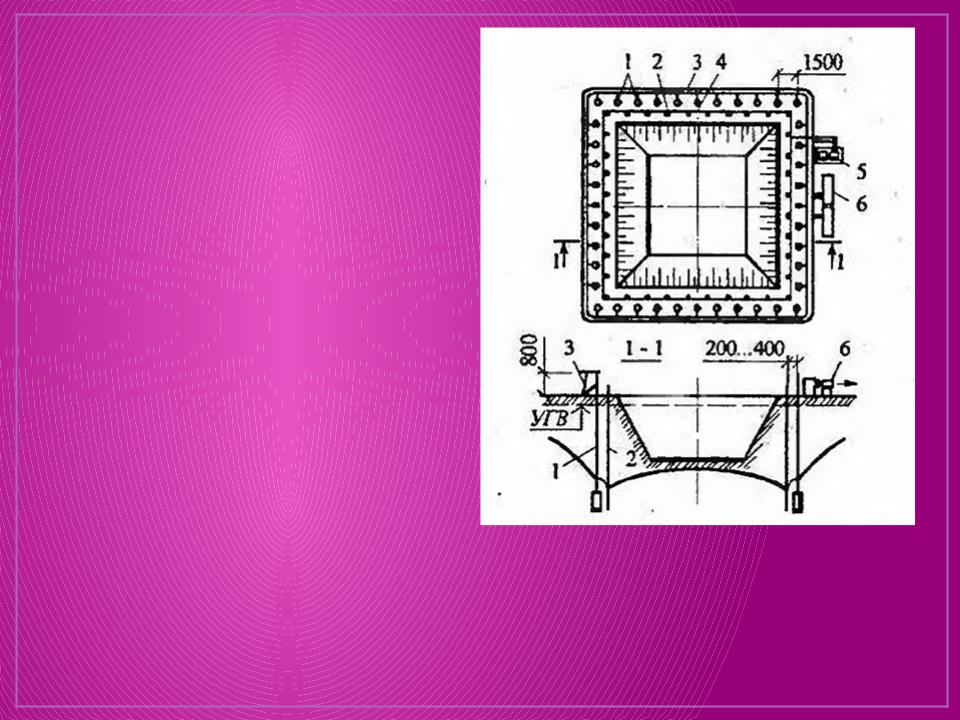

•Рис. 1.14. Схема водопонижения с использованием электроосмоса: 1 – иглофильтр (катод); 2 – труба (анод); 3 – коллектор; 4 – токопровод; 5 – генератор постоянного тока; 6 – насос

•Электроды размещают друг относительно друга в шахматном порядке. Шаг, или расстояние между анодами и катодами в одном ряду, одинаков – 0,75-1,5 м. Аноды и катоды погружают на одну и ту же глубину. В качестве источника электропитания применяют сварочные агрегаты или передвижные

преобразователи. Мощность генератора постоянного тока определяют исходя из того, что на 1 м2 площади электроосмотической завесы необходима сила тока 0,5-1 А, напряжение 30-60 В. Под действием электрического тока вода, содержащаяся в порах грунта, освобождается и перемещается в сторону иглофильтров. За счет ее движения коэффициент фильтрации грунта увеличивается в 5-25 раз.

•Подбор средств водоотлива и понижения уровня грунтовых вод осуществляется с учетом вида грунтов, интенсивности притока грунтовых вод и т.д. При возведении подземной части здания в водонасыщенных, скальных, обломочных и галечных грунтах применяют открытый водоотлив. Этот способ наиболее простой и экономичный, однако он применим в грунтах с малым притоком грунтовых вод (Q< от 10 до 12 м3 /ч). Откачку вод производят насосом из приямков размером 1×1 м. При этом насосная установка открытого водоотлива должна быть оборудована резервными насосами.

•В мелкозернистых грунтах открытый водоотлив приводит к оплыванию откосов котлованов и траншей, к разрыхлению грунта в основаниях зданий и сооружений. В этом случае, а также при значительном притоке грунтовых вод рекомендуется использование метода искусственного понижения уровня грунтовых вод с помощью иглофильтровых установок.

•Для искусственного водопонижения грунтовых вод на глубину 4-5 м в песчаных грунтах применяют легкие иглофильтровые установки. При понижении уровня грунтовых вод на глубину 10-15 м можно использовать двух-, трехъярусные легкие иглофильтровые установки.

•Расчет характеристик иглофильтровых установок и насосов выполняют в следующем порядке.

•Определяют пропускную способность одного

иглофильтра.

где Н – мощность водоносного слоя, м

•Вычисляют радиус действия группы иглофильтров, м:

приток воды к иглофильтровой установке, м3/сут:

грунтовых вод, м.

•В зависимости от притока воды Q устанавливают требуемую производительность насосной установки и по техническим характеристикам получают марку насоса.
