Казахская головная архитектурно-строительная академии Факультет общего строительства
Дисциплина «Технология строительного производства-I»
Технология монолитного бетона и железобетона Вопросы темы
Армирование конструкций.
Монтаж арматуры, выполнение ее соединений, обеспечение защитного слоя бетона
Транспортирование бетонной смеси. Подача бетонной смеси в конструкции. Укладка и уплотнение бетонной смеси
Выдерживание и уход за бетонной смесью. Распалубливание конструкций
Армирование конструкций
Преимущество монолитного строительства во многом определяет рациональное армирование конструкций.
Для монолитных железобетонных конструкций тип арматуры выбирается с учетом особенностей работы этих конструкций, их размеров и конфигурации, технологии и организации работ.
При назначении методов армирования учитывается технологичность устройства армированного заполнителя, которая определяет трудозатраты, количество механизированного труда, интенсивность выполнения работ.
Трудоемкость изготовления и экономичность железобетонных конструкций во многом зависят от принятых решений по армированию конструкций.
Вобщем цикле работ армирование конструкций составляет 17—30% стоимости и 15—25% трудоемкости.
Вкачестве арматуры используют сталь, волокна из пластмасс, стекла, базальта и органических материалов.
Армирование конструкций
Арматурные работы состоят из двух основных процессов — заготовки арматурных изделий и их установки в опалубку бетонируемой конструкции.
Арматура по назначению подразделяется на рабочую, распределительную, монтажную и хомуты.
Рабочая арматура, предназначена в основном для восприятия растягивающих усилий (при изгибе, растяжении, внецентренном сжатии и растяжении), располагается обычно в растянутой зоне конструкции.
В отдельных случаях этот вид арматуры применяют также для усиления бетона против сжимающих усилий.
Арматура должна обеспечивать совместную работу с бетоном и выбираться с учетом типов монолитных конструкций и схемы их работы, а также прочностных характеристик бетона.

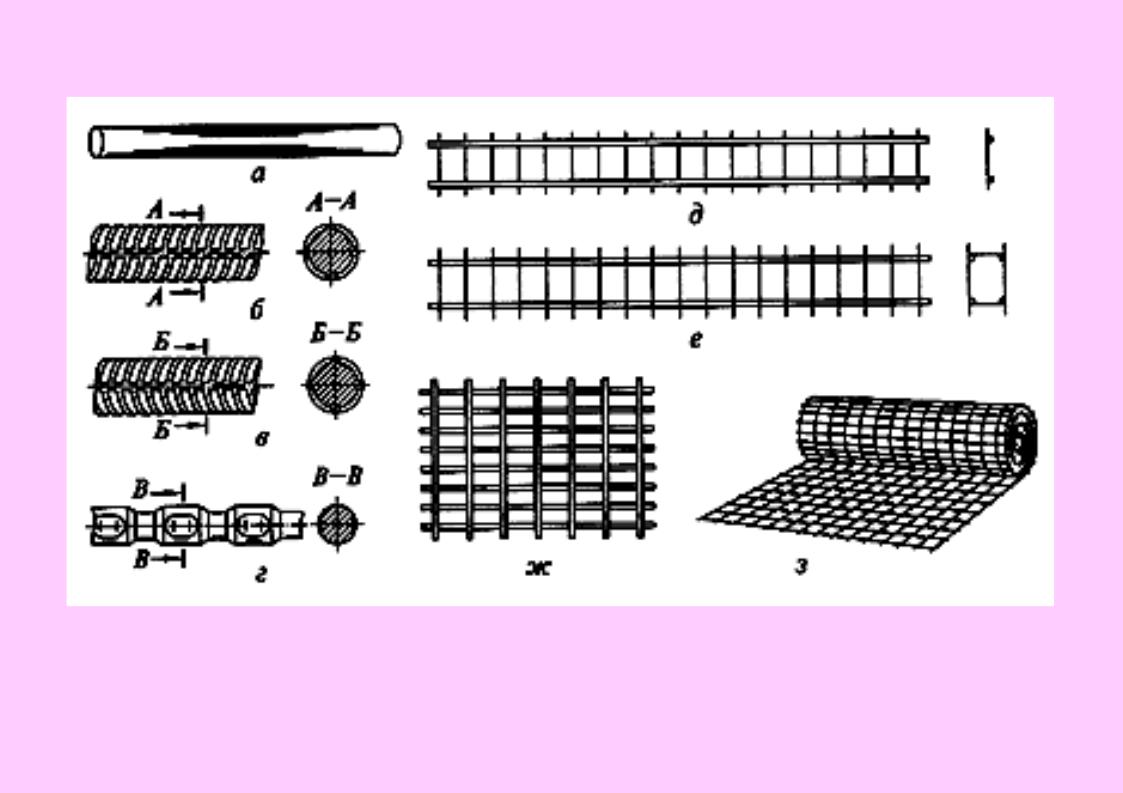

Виды арматуры
Армирование конструкций
Распределительная арматура служит для равномерного распределения усилий между стержнями рабочей арматуры. Соединение распределительной арматуры с рабочей осуществляется посредством сварки или вязки.
Хомуты служат для предотвращения образования в бетоне конструкции косых трещин, а также для создания арматурного каркаса.
В колоннах хомуты препятствуют выпучиванию вертикальных стержней арматуры.
Монтажная арматура становится для удобства сборки отельных стержней в каркас, а также для фиксированного точного положения рабочей арматуры.
Монтаж арматуры, выполнение ее соединений, обеспечение защитного слоя бетона
Монтаж арматуры ведут специализированные звенья арматурщиков.
Состав и количество звеньев определяется видом монтируемой арматуры и объемом работ.
Арматуру можно устанавливать только после проверки опалубки, подписания акта и составления на нее исполнительной схемы.
При этом необходимо тщательно проверить установку закладных деталей, труб и других деталей, остающихся в бетоне.
Последовательность установки арматуры должна быть такой, чтобы ранее установленные элементы не затрудняли последующий монтаж и была обеспечена устойчивость установленной арматуры.
Монтаж арматуры, выполнение ее соединений, обеспечение защитного слоя бетона
При армировании в процессе бетонирования должна быть обеспечена указанная в проекте толщина защитного слоя, которая зависит от вида и назначения конструкций, для этих целей между арматурой и опалубкой устанавливают специальные прокладки-фиксаторы, обеспечивающие заданную толщину защитного слоя.
Монтаж арматуры начинают с фундаментов, арматурные сетки которых укладывают на бетонные подкладки, толщина их равна толщине защитного слоя.
К сетке приваривают вертикальные выпуски или коротыши, к которым в дальнейшем крепят арматуру колонны.
Монтаж арматуры, выполнение ее соединений, обеспечение защитного слоя бетона
Каркас колонны устанавливают в проектное положение или с открытой стороны опалубки, или спуском всего каркаса в собранную полостью опалубку с помощью крана.
После установки арматурного каркаса колонны в опалубку выверяют положение колонны по осям.
Затем после проверки толщины защитного слоя бетона по периметру колонны сваркой соединяют стержни каркаса с выпусками арматуры из фундаментов.
При армировании ребристых перекрытий вначале устанавливают армокаркасы балок и ригелей, а затем сетки плит.
В зависимости от массы армирующих элементов устанавливают их с помощью кранов или вручную.
Транспортирование бетонной смеси
Под транспортированием бетонной смеси обычно понимают доставку ее от бетонного завода к строящемуся объекту и подачу бетонной смеси в пределах объекта к месту укладки.
Способ транспортирования бетонной смеси к месту ее укладки выбирают с учетом расстояния строительной площадки от завода, вида бетонируемого сооружения, наличия транспортных средств, свойств бетонной смеси.
При этом независимо от способа транспортирования бетонных
смесей должно быть обеспечено главное технологическое условие
— сохранение ее однородности и необходимой подвижности.
Транспортирование бетонной смеси

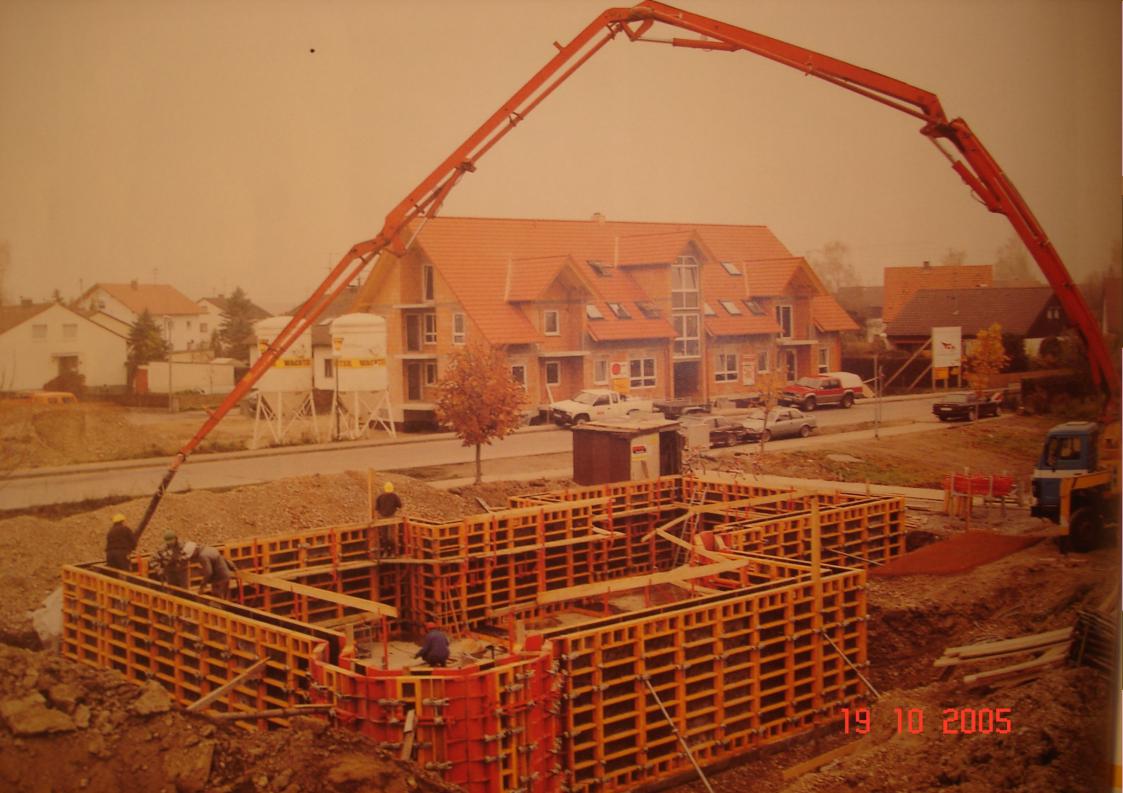

Транспортирование бетонной смеси по трубопроводам осуществляется с помощью бетононасосов и пневмонагнетателей.
В зависимости от назначения применяют стационарные, прицепные и самоходные бетононасосные установки, оснащенные бетонопроводом или распределительной стрелой, собственной, выносной или автономной.
Стационарные бетононасосы целесообразно применять на строительной площадке с большим объемом бетонных работ, оснащенной приобъектной бетоносмесительной установкой
