Тестовые вопросы
для составления экзаменационных билетов
по Инженерной графике-III

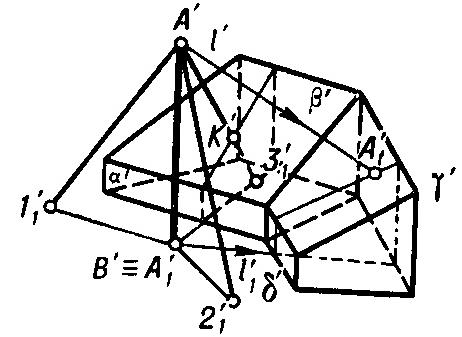

Построить тень от мачты АВ с оттяжками на стенах и скатах крыши сооружения; оттяжка А3 пересекается со скатом крыши |
|
Построить тени пилястры и абаки |
|
Построить тени карниза |
|
Построить тени в сферической нише стены |
|

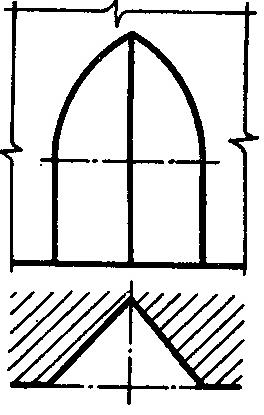

Построить тени в стрельчатой нише стены |
|
Построить тень отрезка АВ на поверхности методом обратного луча |
|
На перспективе ската построить проемы по заданной схеме |
|
Построить на комплексном чертеже собственные и падающие тени цилиндрических поверхностей |
|
Построить тени плоских фигур в перспективе при заданном источнике света |
|
Построить тени ограждений на лестнице и стене |
|

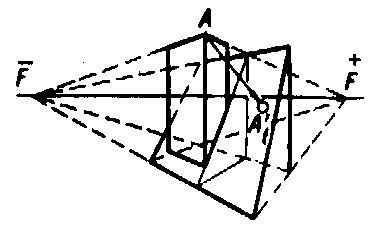

Построить тени двух плоских фигур при указанном источнике света |
|
Построить собственные и падающие тени поверхности и плоской фигуры при заданном источнике света |
|
По заданному комплексному чертежу построить перспективу оболочки |
|

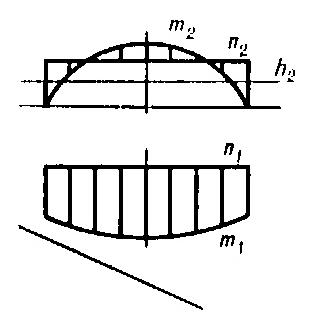

По заданному комплексному чертежу построить перспективу полусферической оболочки |
|
По заданному комплексному чертежу построить перспективу коноида |
|
Построить перспективу окружности радиуса R с центром в т. О', лежащей в предметной плоскости; d – дистанционное расстояние |
|
Построить перспективу окружности радиуса R в точке пересечения прямых a и b, лежащих в вертикальной плоскости; d – дистанционное расстояние |
|
Определить прямоугольные координаты произвольного отрезка АВ при заданном дистанционном расстоянии d |
|
Методом перспективной сетки построить перспективу рельефа, если высота линии горизонта 20 м. Положение картинной плоскости π и главной точки картины Vзадать самостоятельно; дробная дистанционная точка D/3 отстоит от V на 80 м. |
|
Построить тень линии а на плоской фигуре и плоскости проекций |
|
Построить тени двух треугольников, образующих двугранный угол |
|
Имея вторичную проекцию фигуры, построить ее перспективу, если она расположена в плоскости (ABCD) |
|
Построить тени на перспективе фрагмента здания; Аt – тень т. А на скате |
|
Построить тени на перспективе фрагмента лестницы |
|
Построить тени на перспективе фрагмента здания |
|
Построить тени на перспективе крыльца |
|
Построить тени на перспективе интерьера комнаты при точечном источнике света |
|
Перспективу окружности, вписанной в квадрат разделить на 16 равных частей, начиная с т. К |
|
Построить перспективу объекта, используя прием перспективного габарита |
|
Определить натуральную величину угла между горизонтальными прямыми а и b; d – дистанционное расстояние |
|
Построить собственную тень поверхности вращения методом касательных конусов (цилиндров) |
|
Построить перспективу фрагмента здания. Линию горизонта, положение картинной плоскости и точку зрения задать самостоятельно |
|
Построить в перспективе собственные и падающие тени заданных поверхностей. Аt – тень т. А |
|
Построить в перспективе собственные и падающие тени заданных поверхностей при указанном расположении источника света |
|
Построить собственные и падающие тени капители колонны |
|
Построить фигуру, гомологичную заданной, если гомология задана: Г(S,ρ, n↔n') |
|
Построить фигуру, гомологичную заданной, если гомология задана: Г(S,ρ, А↔А') |
|
