«Тепловые трубки»
Теплообменник
подобного типа изготавливается в виде
герметично запаянной трубки из материала
с высокой теплопроводностью. Внутри
трубки находится легкокипящая жидкость,
например, фреон. Рекуператор устанавливается
в воздуховоды в вертикальном положении
или под небольшим углом. Нижний конец
тепловой трубки находится в воздуховоде
вытяжной вентиляции, а верхний – в
приточной.
Теплый воздух, проходя по нижнему воздуховоду, омывает дно трубки. Фреон начинает кипеть и испаряться в верхнюю часть колбы, которая омывается приточным воздухом, забирая тепло от газообразного фреона. Теряя внутреннюю энергию, фреон конденсируется на стенках рекуператора в виде капель и под действием силы тяжести самотеком снова опускается на дно трубки. Процесс циклично повторяется. Преимущество – отсутствие движущихся частей. Недостаток – относительно небольшой КПД и наличие в системе фреона
Система рекуперации тепла

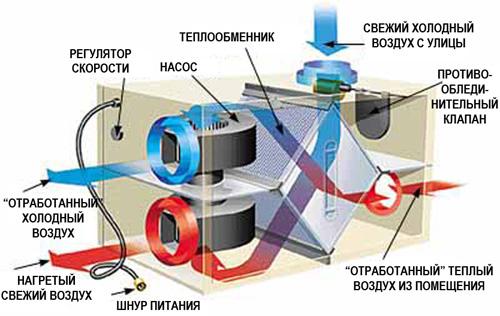

Система вентиляции с рекуперацией тепла позволяет обеспечить помещение чистым воздухом с комфортной температурой, уменьшая тем самым нагрузку на системы отопления. Конструкция установки представлена на рисунке ниже:

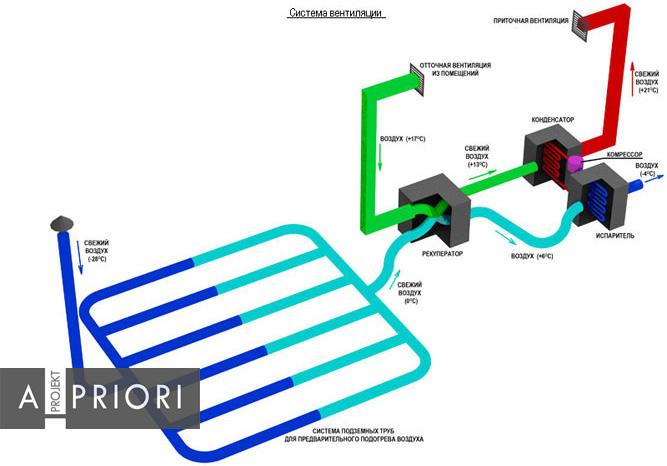

Работа установки реализуется следующим образом: «отработанный» теплый воздух из помещения по системе воздуховодов попадает в теплообменник, в котором нагревает свежий холодный воздух с улицы, поступающий далее уже с более комфортной температурой в помещение. Показанная на рисунке система является активной, так как в работе рекуператора используется насос и теплообменник. Также существует пассивная система вентиляции с рекуперацией тепла, использующая естественные токи теплого и холодного воздуха. Для этого в грунте прокладывается система воздуховодов, имеющая выход «на воздух». Поскольку температура грунта не меняется в течение года, а температура «на улице» колеблется от отрицательных до положительных значений, создается разница температур. Зимой холодный воздух, проникая в систему вентиляции, нагревается, проходя по подземным воздуховодам и обмениваясь теплом в теплообменнике с встречным «отработанным» воздухом. Летом температура воздуха с улицы выше температуры земли, и чистый теплый воздух, проходя через теплообменник и систему подземных воздуховодов, охлаждается, и в помещение поступает чистый прохладный воздух.
Дополнительный нагрев воздуха осуществляется с помощью выбранной системы отопления – теплового насоса, солнечного коллектора, термовихревой установки или других нагревателей. Система требует специальных планировочных и инженерных решений, поэтому может быть интегрирована в систему теплоснабжения только на стадии проектирования и последующего строительства нулевого или энергоэффективного дома.
Система рекуперации - один из ключевых энергосберегающих элементов нулевого дома и её внедрение позволяет существенно повысить качество воздуха по санитарным показателям и показателям влажности.
Рекуперация тепла (система поквартирной рекуперации тепла) – энергосберегающая технология, применяемая в многоквартирных домах, основанная на принципе повторного использования тепла удаляемого отработанного воздуха квартиры для подогрева свежего приточного воздуха, поступающего с улицы. Эта технология широко применяется в энергосберегающих домах и позволяет значительно сократить затраты энергии на отопление.
Приточно-вытяжная вентиляционная установка с рекуперацией тепла - это базовая деталь создания эффективной системы вентиляции, которая оказывает огромное влияние на внутренний климат квартиры и здоровье проживающих в ней жильцов, а так же позволяет экономить значительную часть тепловой энергии, потребляемой домом.
Во многих европейских странах использование данного оборудования в системе вентиляции здания встречается повсеместно при строительстве жилых и общественных зданий, коммерческих комплексов. Мы рады тому, что в России также стало возможным внедрение данной технологии.
Преимущества – улучшение качества воздуха и микроклимата в помещении, повышение энергоэффективности здания.
Литература
1 Касаткин А. Г., Основные процессы и аппараты химической технологии, М, "Химия", 1971, 784 с.
2 Википедия
