1.2. Разработка структурной схемы системы оперативной связи гарнизона пожарной охраны
Структурная схема системы оперативной связи гарнизона пожарной охраны представляет собой упорядоченную совокупность различных видов проводной и радиосвязи, которая предназначена для обеспечения управления силами и средствами тушения пожаров и организации обмена оперативно-служебной информацией между подразделениями гарнизона пожарной охраны, абонентами города и взаимодействующими экстренными спасательными службами МЧС России.
Система оперативной связи является основным средством, обеспечивающим обмен информацией в гарнизоне пожарной охраны. От оперативности и надежности ее функционирования напрямую зависят размер материального ущерба от пожаров и количество человеческих жертв. При задержке прибытия подразделений пожарной охраны к месту пожара из-за неудовлетворительной работы системы оперативной связи резко возрастают размеры социальных и экономических последствий от пожара, затраты на его ликвидацию.
В соответствии с действующим российским законодательством система оперативной связи в гарнизонах пожарной охраны строится на основе разветвленной сети электрической связи, состоящей из стационарных и подвижных узлов (пунктов) связи, и включающих в свой состав необходимые технические средства и каналы связи. Для технической реализации системы оперативной связи гарнизона ГПС могут применяться также сети электросвязи общего пользования, ведомственные и другие сети проводной и беспроводной электросвязи, развернутые на территории гарнизона независимо от их ведомственной принадлежности и форм собственности.
Основным средством связи в местных гарнизонах являются городские и сельские телефонные сети общего пользования (ТфОП). Базовой сетью телефонные сети общего пользования является первичная сеть, представляющая собой совокупность узлов и соединяющих их физических цепей, типовых каналов передачи и сетевых трактов (транспортная сеть), образованная на базе сетевых узлов, сетевых станций коммутации и соединяющих их линий передачи.Сетевые узлыпредставляют собой комплекс аппаратуры, предназначенный для формирования, перераспределения каналов и сетевых трактов и подключения служб электросвязи и пользователей сети.Сетевой тракт(Network Link) – типовой групповой тракт или несколько последовательно соединенных типовых групповых трактов с включенной на входе и выходе аппаратурой образования тракта, обеспечивающего целостность передачи информации по соединениям.
Вторичная сеть предназначена для доведения каналов связи до пользователей и характеризуется видом передаваемых сообщений, способом установления соединения, типом каналов, скоростью установления соединения, надёжностью и рядом других характеристик. В состав системы оперативной связи гарнизона пожарной охраны могут входить также технологические сети, при этом образуются вторичные технологические сети связи.
Общегосударственная автоматически коммутируемая телефонная сеть состоит из местных (городских и сельских) сетей связи, зоновых телефонных сетей и междугородной автоматической и заказной (полуавтоматической или ручной) телефонных сетей (рис. 1.1).
В соответствии с принятой для телефонные сети общего пользования системой нумерации каждая зоновая телефонная сеть имеет присвоенный ей трёхзначный код «АВС». Зоновый номер линии абонента при этом состоит из семи знаков: двузначного кода стотысячной группы «ab» и пятизначного номера в линии абонента в стотысячной группе «ab-xxxxx».

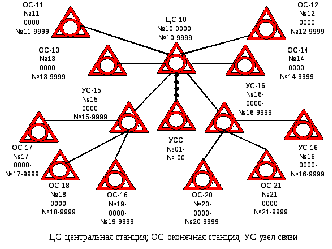

Рис. 1.1. Схема организации городской телефонной сети
Междугородный номер линии абонента состоит из десяти знаков: трёхзначного кода зоны и семизначного зонового номера «ABC-ab-xxxxx. Доставка информации с помощью сети коммутируемых средств связи является наиболее распространенным и массовым способом связи показано на (рис.1.2) [29].
Коммутируемая сеть связи гарнизона пожарной охраны состоит из станционных и линейных устройств и обеспечивает каждому абоненту сети выбор требуемых направлений связи.
Некомуникатируемые сети связи-это такое сочетание технических средств связи и управления, которое обеспечивает соединение диспетчера ЦУС, пунктов связи отрядов пожарной охраны, пунктов связи частей с абонентом и абонентов между собой без использования оборудования коммутации.
Радиосвязь гарнизона включает радиосети и радионаправления, совокупность которых образует общую сеть радиосвязи. Радиосеть образуется при работе на одной частоте трех и более радиостанций с общими радиоданными. Радионаправление образуется при работе на одной частоте с общими радиоданными только двух радиостанций. В каждом радионаправлении и в каждой радиосети одна из радиостанций является главной и определяется приказом начальника ГУ ГПС показано на (рис.1.3) [29]. Узлы связи гарнизона пожарной охраны организуются на базе:
центра управления силами гарнизона (ЦУС);
пунктов связи отрядов (ПСО) ГПС;
пунктов связей частей (ПСЧ);
подвижных узлов связи (ПУС).
Однако этот способ связи не является оптимальным для передачи оперативной информации в подразделениях пожарной охраны, поскольку ему присущи следующие недостатки:
значительные непроизводительные затраты времени на установление соединения с помощью номеронабирателя;
наличие несостоявшихся соединений из-за занятости абонентов или приборов коллективного пользования (например, групповых или линейных соединителей);
невозможность организации связи группой абонентов и проведение групповых переговоров в симплексном или дуплексном режимах;
обезличивание входящего вызова на телефонный аппарат без наличия специальных приставок автоматического определения номера абонента.
Связь в гарнизоне пожарной охраны должна обеспечивать:
быстрый и точный прием извещений о пожарах, авариях, стихийных бедствиях;
своевременный вызов необходимых сил и средств для ликвидации пожаров, последствий аварий, стихийных бедствий;
управление подразделениями, выехавшими на пожар и работающими на пожаре;
информирование соответствующих должностных лиц гарнизона об организации, ходе тушения и ликвидации пожаров, последствий аварий;
обмен информацией между подразделениями гарнизона пожарной охраны и специальными взаимодействующими аварийными службами.
В соответствии с российским законодательством и нормативными документами ГПС МЧС России в гарнизоне пожарной охраны требуется организовать 4 основных вида связи:
1) связь извещения;
2) оперативно-диспетчерская связь;
3) связь на пожаре;
4) административно-управленческая связь.
Вывод: Для организации основных видов связи необходимо предусмотреть соответствующие каналы связи со следующими абонентами (объектами):
с узлом специальной связи – УСС линиями укороченной значимости;
с аппаратурой автоматической пожарной сигнализации непосредственно на ЦУС и объектах пожарных частей;
с наиболее важными объектами противопожарной защиты гарнизона;
С коммуникаторами органов внутренних дел и пунктами централизированного наблюдения вневедомственной охраны гарнизона;
Со всеми станционарными пунктами связи подразделений пожарной охраны;
С аварийными, оперативными и экстренными службами гарнизона;
С пожарными автомобилями, находящимися в пути следования;
С должностными лицами на месте пожара, а также при необходимости с пожарными автомобилями. Связь организуется для управления силами и средствами, задействованными на пожаре и получения от них сведений об изменении оперативной обстановки. При этом используется оборудование АСО, а также средства радиосвязи, возимые на основной и специальной технике гарнизона;
С подразделениями ГПС, находящимися на пожаре или в пути следования, для передачи сообщений о ходе тушения пожара, вызове дополнительных сил и средства, передачи требований РТП аварийным, оперативным и экстренным службам гарнизона;
Для соединения ЦУС (ПСО,ПСЧ) и должностных лиц коммутируемыми проводными линиями телефонной связи полной значимости с абонентами ГАТС;
Для соединения аппаратуры передачи данных и другого имеющегося оборудования ЦУС(ПСО,ПСЧ) с УС ГАТС.
Схема построения системы оперативной связи гарнизона пожарной охраны представлена на чертеже формата А-3.
