5.2 Расчет системы освещения помещений
Освещение в помещении операционного зала должно быть смешанным (естественным и искусственным).
Естественное освещение должно осуществляться в виде бокового освещения, в данном случае мы рассматриваем одностороннее освещение. Величина коэффициента естественного освещения (КЕО) должна соответствовать нормативным уровням при выполнении работы категории высокой точности и быть не ниже 1,5%. Ориентация светопроемов для помещений с ЭВМ и ВТ должна быть северной [6]. СниП 2.04.05-2002 (Искусственное и естественное освещение)
Искусственное освещение в помещении операционного зала следует осуществлять в виде комбинированной системы освещения с использованием люминесцентных источников света и светильников общего освещения. В качестве источников общего освещения должны использоваться люминесцентные лампы типа ЛБ и ДРЛ. Светильники общего освещения следует располагать над рабочими поверхностями в равномерно-прямоугольном порядке.
5.2.1 Расчет естественного освещения помещения
Исходные данные:
Зал имеет размеры:
длина L=18 м,
ширина зала В=10 м,
высота Н=3,2 м.
Высота рабочей поверхности над уровнем пола 0,8 м, окна начинаются с высоты 0,8 м, высота окон 2,4 м. Рядом стоящее здание на расстоянии 10 м, высотой 7 м, с трех других сторон затеняющих зданий нет.
Естественное освещение по своему спектральному составу является наиболее благоприятным. По конструктивным особенностям естественное освещение подразделяется на боковое, осуществляемое через световые проемы в наружных стенах (окна); верхнее, осуществляемое через световые проема в покрытии и фонари; и комбинированное – сочетание верхнего и бокового естественного освещения [6]. СниП 2.04.05-2002 (Искусственное и естественное освещение)
Естественное освещение характеризуется коэффициентом естественного освещения КЕО. При боковом естественном освещении нормируется минимальное значение, при верхнем и комбинированном освещениях нормируется среднее значение КЕО.

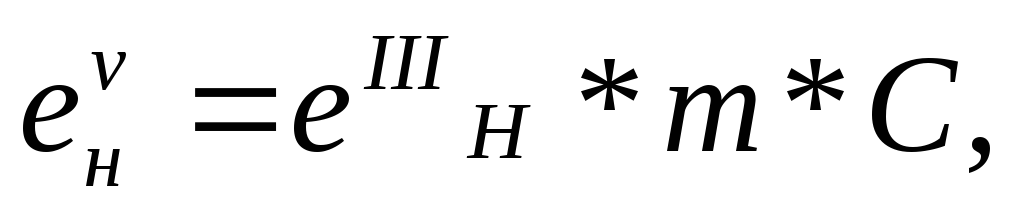

Нормированное значение КЕО приводятся для III пояса светового климата, для остальных поясов светового климата нормированное значение КЕО определяются по формуле:
(5.1)
где
–
значение КЕО для III класса [6] [таблица
1.2] СниП 2.04.05-2002;
m — коэффициент светового климата;
C – коэффициент солнечного климата.
Рассчитаем площадь боковых световых проемов в зале операторов коммутации интеллектуальных услуг, необходимой для создания нормируемой освещенности на рабочих местах.

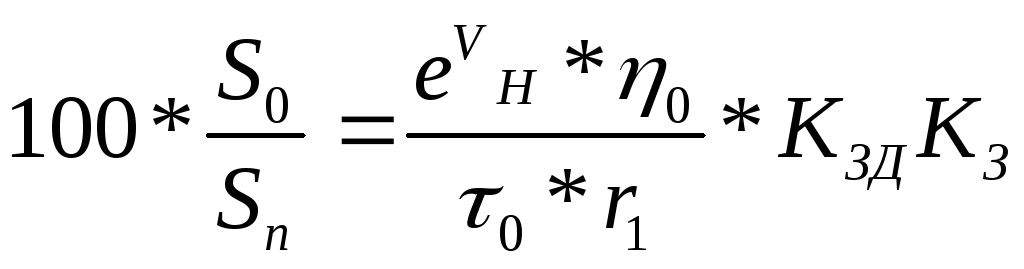

При боковом освещении определяют площадь световых проемов S, обеспечивающее нормированные значения КЕО, по формуле:
|
(5.2) |
Из формулы (1.2) определим площадь светового проёма:
|
((5.3) |
где
-
площадь пола помещения, м²;
-
нормированное значение КЕО;
-
коэффициент запаса,
- общий коэффициент
светопропускания, который равен:
|
(5.4) |
-
световая характеристика окон;
r1 - коэффициент, учитывающий повышение КЕО при боковом освещении благодаря свету, отраженному от поверхностей помещения и подстилающего слоя, прилегающего к зданию.
-
коэффициент здания, учитывающий затенение
окон противостоящими зданиями [6] (таблица
1.7);
Площадь пола:
Определим значение КЕО по формуле (5.1)
где
;
[6] (таблица 1.1) ;
;
[6] (таблица 1.1) ;
;
(для работ высокой точности III разряда),
[6]
[таблица 1.3](СНиП РК 2.04-05-2002) ;
|
|
Определим
[6] [таблица 1.3](СНиП РК 2.04-05-2002).
,
где
-
глубина
Отношение
,
где h1- высота от уровня рабочей поверхности до верха окна
Отсюда
=11,5
[6] [таблица 1.3](СНиП РК 2.04-05-2002)
В качестве светопропускающего материала используем стекло оконное листовое двойное, переплеты деревянные двойные раздельные, вид несущих покрытий – стальная ферма. В качестве солнцезащитного устройства используем убирающиеся регулируемые жалюзи. Принимаем значения:
=0,8;
=0,6;
=0,9;
=1.
[6] [таблица 1.5](СНиП РК 2.04-05-2002)
Определим общий коэффициент светопропускания по формуле:
Средний коэффициент отражения рср=0,5 , принимаем боковое освещение. [6] [таблица 1.6](СНиП РК 2.04-05-2002)

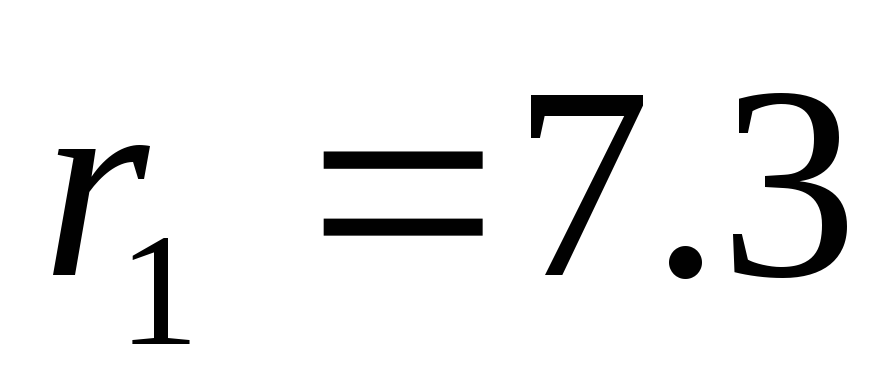

Принимаем:
.
[6] [таблица 1.6](СНиП РК 2.04-05-2002)
Определяем:
-
коэффициент здания, учитывающий затенение
окон противостоящими зданиями
,
где
- расстояние между рассматриваемым и
противостоящими зданиями;

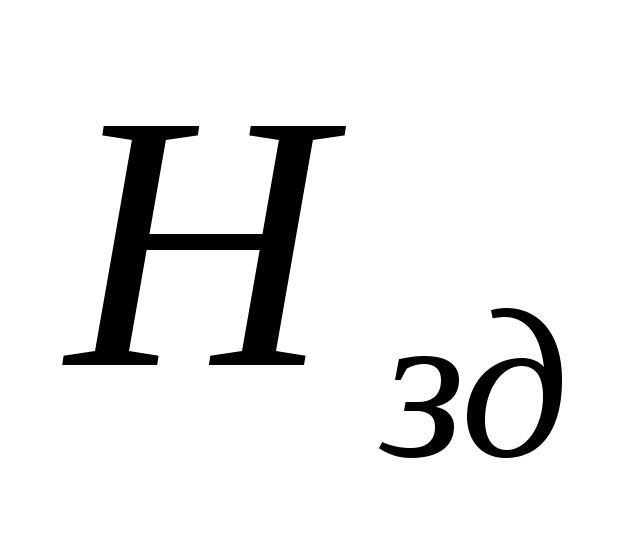

- высота расположения
карниза противостоящего здания над
подоконником рассматриваемого окна
Таким образом:
,
Отсюда
[8] [таблица 1.7]

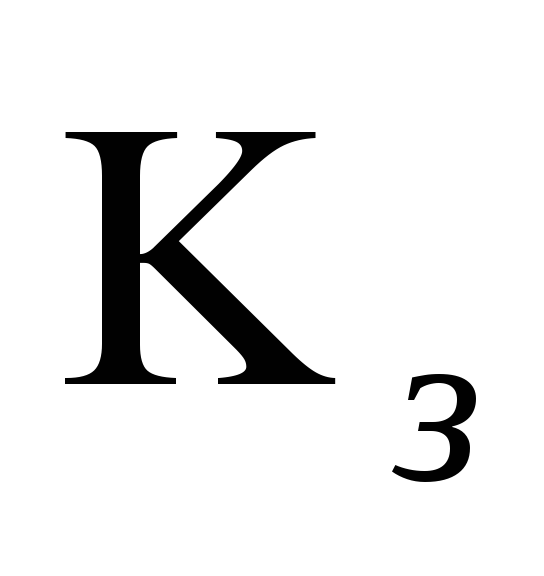

Коэффициент запаса
принимаем:
,
[8] (таблица 1.10);

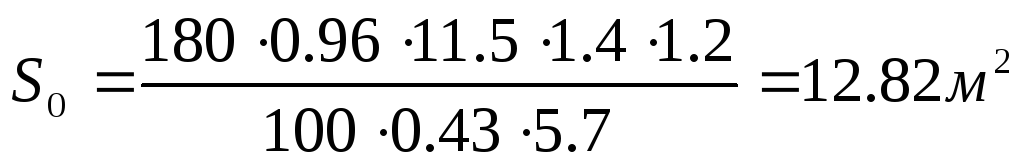

Подставляем все значения в формулу, получаем:
Так как предусматривали одностороннее боковое освещение, то площадь необходимая для световых проемов будет равна 12,82 м².

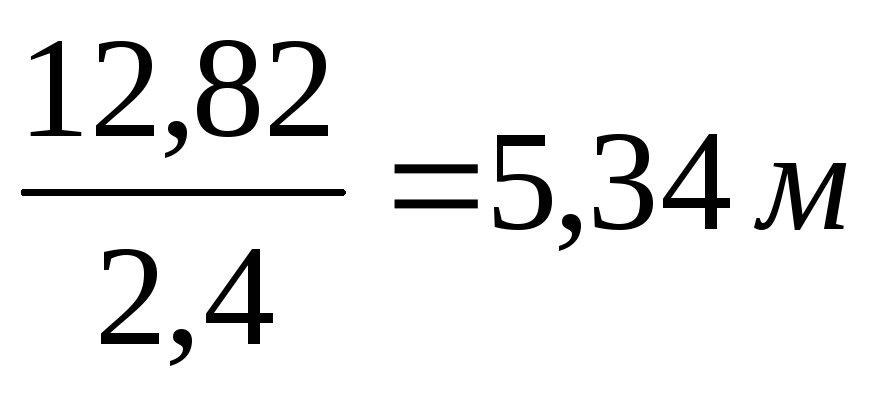

Так как высота оконных проемов равна 2,4 м, то необходимая длина их составит:
В данном помещении имеется четыре окна. Площадь каждого светового проема равна 3,36 м² (1,42,4). Суммарная площадь световых проемов равна 13,44 м2 (1,42,44). Размеры световых проемов можно конструктивно изменять в пределах от +5 до -10% в сравнении с вычисленными. В связи с тем, что размеры световых проемов составляют +5 % в сравнении с вычисленными, нет необходимости реконструкции оконных проемов. План размещения световых проемов указан в Приложении Г
