Видеокамера PanasonicNv-rz10en/a Стандартные принадлежности

1.Адаптер переменного тока. Используется для питания видеокамеры или зарядки батареи.

2. Входной кабель постоянного тока. Используется для подсоединения адаптера переменного тока к видеокамере.

3.Сетевой шнур питания переменного тока. Используется для подсоединения адаптера переменного тока к розетке сети питания переменного тока.

4.Батарея. Используется для питания видеокамеры.

5.Кассетный адаптер и батарея.

6.Плечевой ремень.

7.Пуговичная батарея. Для снабжения электропитанием встроенных часов видеокамеры.

8.Крышка объектива.

Органы управления и компоненты

1.Индикаторная лампа суперстабилизатора изображения.

2.Индикаторная лампа цифровых эффектов.

3.Лампа режима камеры [CAMERA].

4.Лампа режима видеомагнитофона (ВМ) [VCR].

5.Переключатель записи 0-люкс.

6.Сенсор баланса белого.

7.Сенсор дистанционного управления.

8.Встроенные излучатели инфракрасного луча.

9.Держатель крышки объектива.

10.Микрофон.

11.Лампа копирования.

12.Кнопка плавного введения/выведения изображения и звука [FADE].

13.Кнопка фокусировки [FOCUS]. Кнопка установки позиции [SET]. Кнопка регулировки тренинга.

14.Регулятор мультифункции.

Рис. 4.

15.Кнопка меню [MENU].

16.Кнопка выбора автоматической экспозиции [РROG. АЕ].

17.Кнопка сохранения цифрового изображения [STORE]. Кнопка наложения цифрового изображения [OFF/ON].

18.Кнопка выбора цвета для цифрового плавного введения или выведения изображения/цифрового изображения [COLOUR].

19.Наглазник.

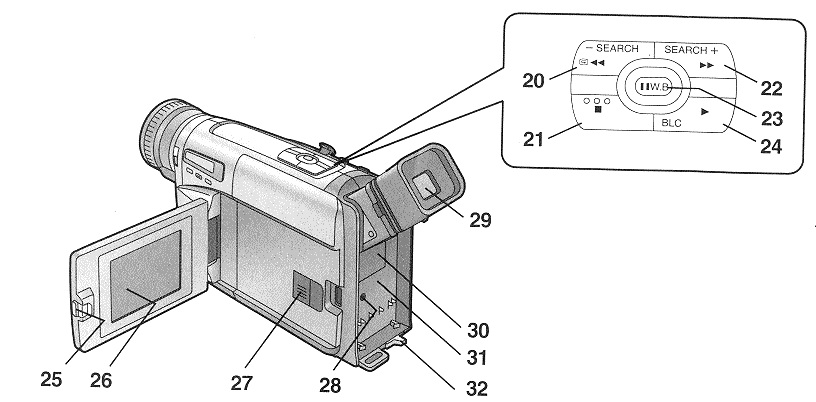

Рис. 5.

20.Кнопка поиска назад [—SEARCH]. Кнопка ускоренной перемотки назад/ускоренного воспроизведения назад/скоростной перемотки назад []. Кнопка проверки записи.

21.Кнопка остановки [].

22.Кнопка поиска вперед [SEARCH +]. Кнопка ускоренной перемотки/ускоренной перемотки вперед [].

23.Кнопка баланса белого [W.B]. Кнопка паузы []

24.Кнопка воспроизведения []. Кнопка задней подсветки [BLC].

25.Рычажок открывания ЖКИ видеомонитора.

26.ЖКИ видеомонитор.

27.Кнопка запирания кассетного отсека [LOCK].

28.Входное гнездо постоянного тока [DC IN].

29.Искатель.

30.Крышка отсека пуговичной батареи.

31.Батарейный держатель.

32.Рычажок выброса батареи [BETTERY EJECT].

Рис. 6.

33.Выходное видео гнездо [(V)].

34.Выходное аудио гнездо [(А)].

35.Кнопки Старт/Стоп записи. Используйте любую из этих кнопок в зависимости от угла записи.

36.Регулятор выбора режима Вкл/Выкл [CAMERA/OFF/VCR].

37.Захватывающий ремень.

38.Громкоговоритель.

39.Кнопка выброса кассеты [EJECT].

40.Кнопка даты/времени/титров [DATE/TITLE].

41.Рычажок трансфокации [W/T].

42.Рычажок корректора окуляра.

43.Держатели плечевого ремня.

44.Розетка треножника.

Три типа источников питания

1)Адаптер переменного тока (поставляется) для снабжения электропитанием от розетки сети переменного тока.

2)Автомобильное зарядное устройство для батареи (поставляется за дополнительную плату) для электропитания от гнезда для сигаретной зажигалки в автомобиле.

3)Батарея (поставляется).

Снабжение электропитанием от розетки сети переменного тока

1.Подсоедините входной кабель постоянного тока к гнезду [DCIN] на видеокамере (рис. 7).

2. Подсоедините другой конец кабеля к гнезду [DC OUT] на адаптере переменного тока.

3.Подсоедините сетевой провод питания переменного тока к адаптеру переменного тока и к розетке сетевого питания. Штекер сетевого шнура питания переменного тока не может быть полностью вставлен в гнездо адаптера переменного тока. Промежуток останется, как показано выше.

•Перед подсоединением входного кабеля постоянного тока к видеокамере следует установить переключатель [CAMERA/OFF/VCR] в положение [OFF].

•Адаптер переменного тока снабжён функцией автоматической универсальной регулировки напряжения (переменный ток 100-240В, 50/60Гц), следовательно, нет необходимости в каких-либо ручных регулировках для использования в других странах.

Рис. 7.
