Рис. 3. Привод от двигателя «Москвич»: -

/ — вентилятор; 2 — лениксы; 3 — клиновые ремни; 4 — плунжерные насосы; 5 — вал со шкивами; 6 — карданный вал; 7 — рукоятка для пере­ключения передач; 8 — рукоятка стартера; 9 — рукоятка для выключения сцепления; 10 —

двигатель «Москвич»

Рис. 4. Паровой котел:

/ — клапан предохранительный; 2 — манометр; 3 — кран продувочный; 4 — водоуказатель; 5 — краны «дюранс»;

6 — люк осмотра; 7 — трубы кипятильные; Я — штуцер питательный; 9 — регистр воздушный; 10 — гляделка; 11 — воздуховод котла; 12—обечайка внутренняя; 13—кожух котла; 14— шлаковая вата (изоляция котла); /5—обе­чайка наружная; 16— кольцо уторное нижнее; 17—шту­цер сливной; 18 — под топки; 19 — штуцер сливного трубопровода; 20 — опорная плита; 21 — огнеупорная масса (теплоизоляция); 22 — тяга предохранительного клапана; 23 — краники пробные; 24 — лист из жаростой­кой стали; 25 — крышка котла; 26 — штуцер для присо­единения пароперегревателя; 27 — кольцо уторное верх­нее; 28 — пароперегреватель; 29 — успокоительная ре­шетка; 30 — штуцер заливной; 31 — колено для присоеди­нения пароперегревателя; 32 — штуцер для присоединения паропровода

Рис. 5. Съемная крышка котла:

/—пароперегреватель; 2—крышка котла; 3— газоход; 4 — фланец для присоединения раздаточ­ного паропровода; 5—фланец для соединения с котлом

Рис. 6. Воздухоподогреватель:

/—опора; 2—днище; 3—пучок труб; 4— трубчатка; 5— асбест;

6 — ручка; 7 — дуга; 8 — газораспределительное устройство; 9 — изоляция; 10 — корпус люка; Л — ось заслонки; 12 — заслонка;

13— труба; 14—люк для чистки; 18 — направляющие ребра;

16 — выгребной люк

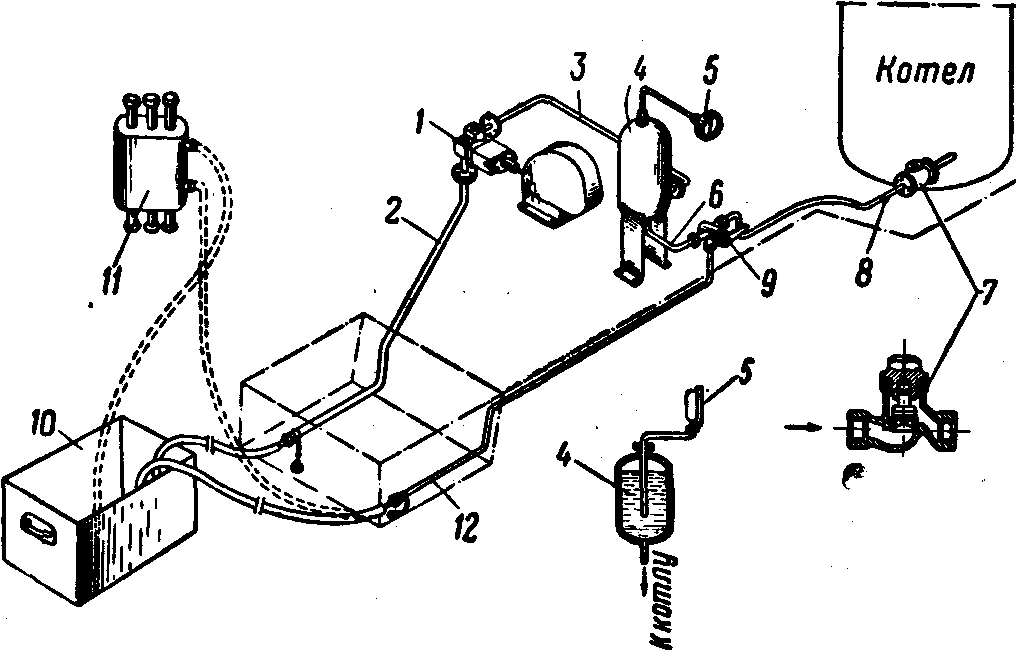

Рис. 7. Система питания котла водой:

/ — насос; 2 — трубопровод всасывающий; 3 — трубопровод нагнета­тельный к ресиверу; 4 — ресивер; 5 — манометр; 6 — трубопровод нагнетательный к котлу; 7—обратный клапан; в—пробка сливная;

9 — кран трехходовой; 10 — бак для воды; 11 — бачок для охлажде­ния отсосной коммуникации; 12 — трубопровод сливной

Рис. 9. Система питания котла топливом:

/ — бак топливный; 2 — малое отделение бака; 3 — сифон; 4 — съемная крышка заливного люка; 5 — ручка трехходового крана; 6 — кран треххо­довой; 7 — большое отделение бака; 8 — указатель уровня; 5 — форсунки;

10—вентиль форсунок; //—вентиль трубопровода; 12 — регулятор давле­ния; 13 — ресивер; 14 — насос; 15 — трубопровод сливной; 16 — трубопро­вод возвратный; 17 — трубопровод всасывающий; 18 — фильтр; 19 — сливные пробки; 20 — заглушка; 21 — штуцер; 22 — свинцовая заливка

Рис. 10. Форсунка:

/ — корпус форсунки; 2 — трубка; 3 — завихритель;

4 — пружина; 5 — насадка; 6 — ниппель; 7 — на­кидная гайка; 8 — ручка; 9 — наконечник

Рис. 11. .Система распределения воздуха: . / — воздухоподогреватель; 2 — диффузор-распределитель; 3 — внут­ренний конус; 4 — вентилятор; 5—воздушный регистр левый; 6— воздушный регистр правый; 7—воздуховод котла; в—наружный корпус диффузора; 9— воздуховод горячего воздуха; 10— заслонка

Рис. 12. Система распределения пара;

I — раздаточный паропровод; 3 — вентиль паровой;

3 — коллектор; 4, 5 и 6~ отводы пара

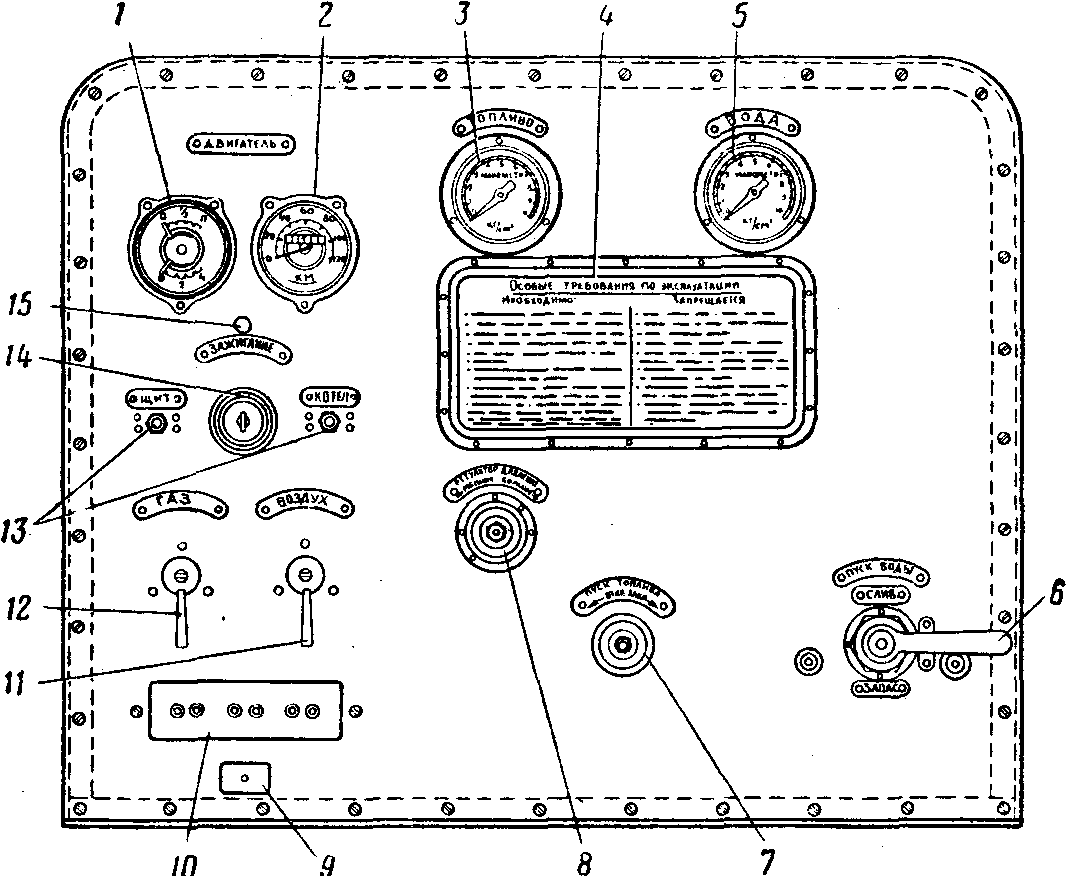

Рис. 13. Щит управления:

/ — прибор, контролирующий давление масла в двигателе; 2 — спидо­метр; 3 — манометр, показывающий давление в системе питания котла топливом; 4—инструкция; 5 — манометр, показывающий давление в системе питания котла водой; 6—ручка трехходового крана водяной системы; 7 — маховик вентиля для пуска топлива на форсунки; 8 — маховик для регулировки давления в системе питания котла топливом;

9 — электропредохранители; 10 — розетка штепсельная; // — рукоятка воздуха; 12 — рукоятка газа; 13 — выключатели; 14 — замок зажигания;

/5 — контрольная электролампа

Рис. 14. Схема электрооборудования силовой 'машины:

-—стартер; 2—генератор; 3—индукционная катушка; 4—распределитель;

5—выключатель света на щите; 6— плафоны; 7—клеммная коробка; 8—вы­ключатель света на машине; 9—клемма;10—предохранители;11—лампа осве­щения приборов; 12 — замок зажигания; 13 — контрольная лампа генератора;

14 — реле-регулятор; 15 — аккумуляторная батарея

Рис. 16. Внутренний вид камеры:

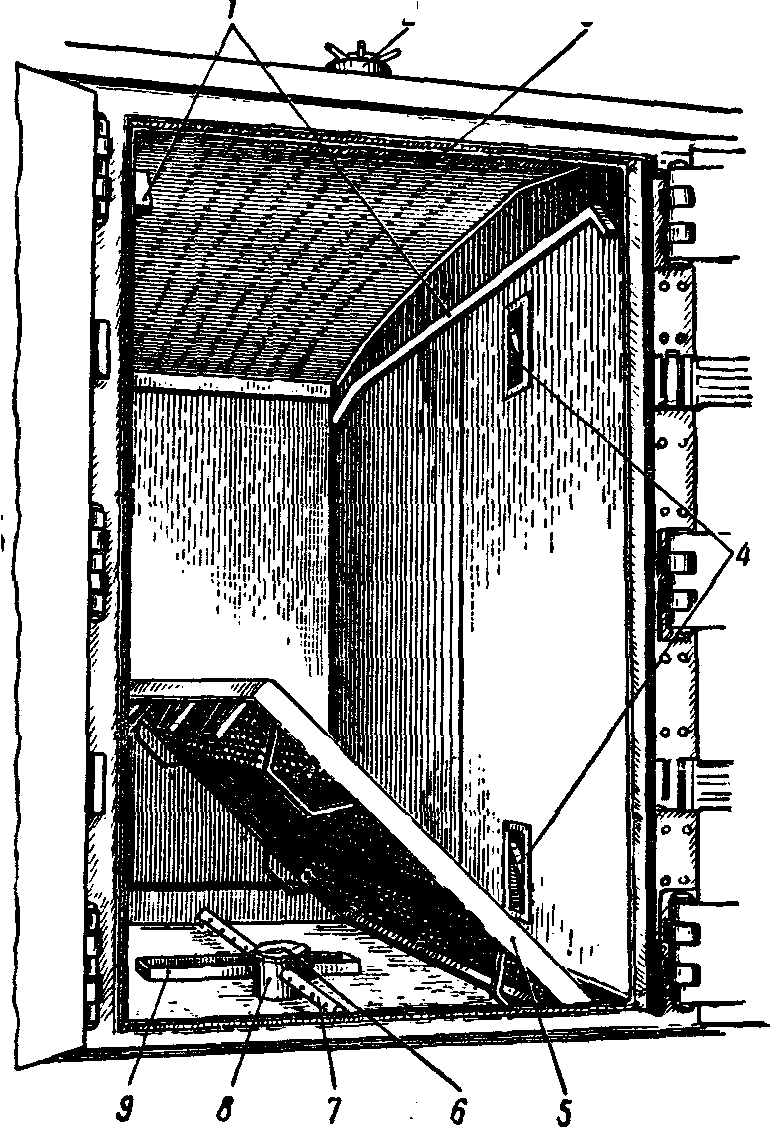

/ — направляющие полосы для вешалок; 2 — люк камеры; 3 — потолок решетчатый; 4 — приемники манометрических термометров; &— решетка (лож­ное дно); 6 — крышка генератора; /—распреде­лительные трубки: 8 — горловина генератора; 9 — патрубок пароеоздушной коммуникации

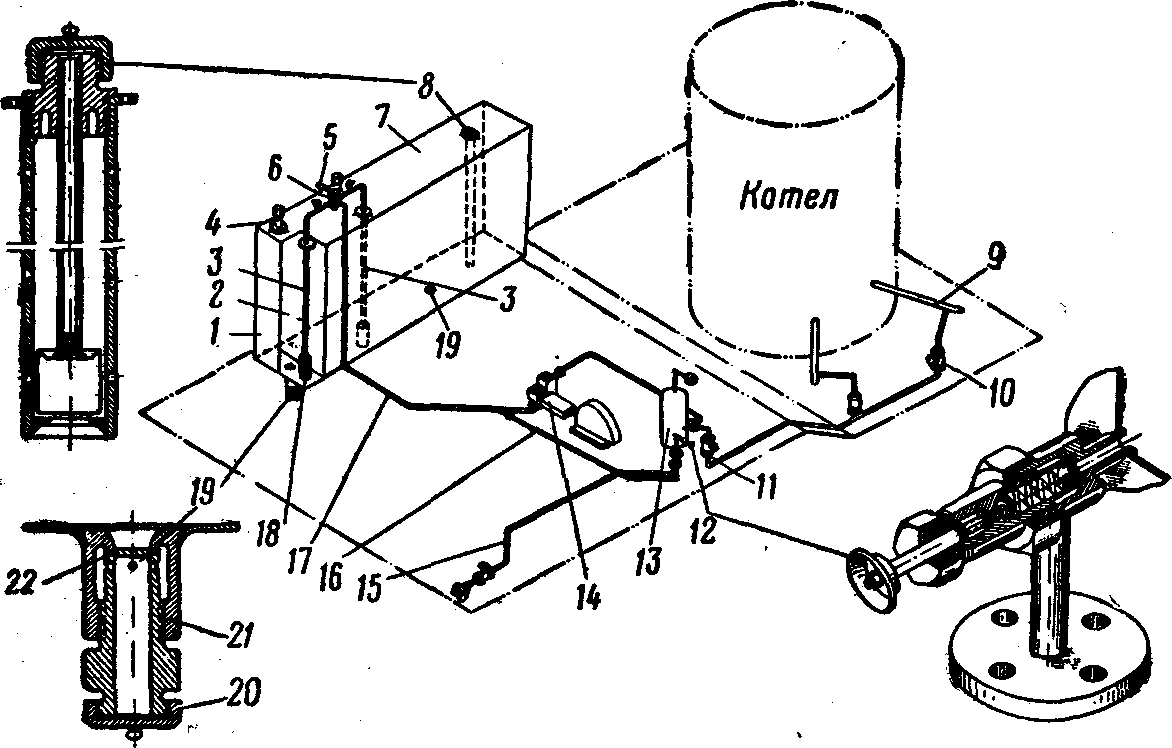

Рис. 17. Схема камеры с арматурой и аппаратурой, присоединенной к ней:

/ — дверь; 2 — винт .для крепления штанги; 3 — штанга; 4 — направляющие полосы для вешалок; 5—вешалка; 6—люк для выхлопа горячего воздуха; 7—мано­метрический термометр; 8 — решетчатый потолок; 9 — патрубок отсосной комму­никации; 10 — бачок для охлаждения отсосной коммуникации; // — ртутный мано­метр; 12 — решетка на полу камеры; 13 — водяной затвор; 14 — коллектор пара;

15— инжектор; 16— генератор; 17— патрубок паровоздушной коммуникации;

Я—штуцер трубы для слива конденсата из камеры; 19— труба паровоздушной коммуникации; 20 — сливной коллектор; 21 — труба водяного затвора; 22 — нако­нечник; 23—гайка; 24 — гайка накидная

Рис. 18. Водяной затвор:

/ — сливной коллектор; 2 — уравнительная труба; 3 — трубка для подачи пара; 4 — пробка для контроля уровня воды в бачке; 5 — коллектор пара: €—штуцер для залива воды; 7—крышка бачка; Я—отвод ртутаого манометра; 9 — трубы, соединяющие бачок с камерами; 10 — трубы, сообщающие бачок с атмосферой; 11 — камера; 12 — бачок; 13—цилиндр; 14 — манометрический термометр; 15— сливной кран водяного затвора

Рис. 19. Инжектор:

/ — съемная головка; 1 — корпус; 3 — продувочный аппарат; 4 — маховик иглы; 5 — накидная гайка; 6 — грунд-букса сальника; 7 — сальник; в — уплотнительное кольцо; 9 — игла; 10 — накидная гайка; // — уплотнительное кольцо; 12 — корпус головки; 13 -патрубок;

14—штувер для присоединения к коллектору пара; 15— уплотнительное кольцо; 16 — направляющая втулка; 17—патрубок для присоединения к отсосной коммуникации; 18 — оправка сопла; 19 — сопло; 20 — кожух продувочного аппарата; 21 — съемная крышка; 22 — прокладка; 23—патрубок для присоединения воздуховода; 24— сливной штуцер; 25—пластинка; 25—контр­гайка; 27—регулировочная втулка; 28—конусная втулка; 29— асбест; 30—сливная трубка; 31—фланец; 32—внутренний конус;

33 — соединительная муфта; 34 — наружный конус

Рис. 20. Генератор:

/ — корпус; 2 — люк; 3 — распределительные трубы; 4 — крышка люка; 5 — контр­гайка; 6— жидкостной затвор; 7 — барботер; в—штуцер для сливной трубы; У— штуцер для термометра

Рис. 21. Вид дегазационной машины сзади с поднятой дверью:

1 — выхлопная труба; 2 — таблица для записей; 3 — бачок для охлаждения от­сосной коммуникации; 4 — заслонка; 5 — заливной штуцер; 6 — водяной затвор;

7—пробка для контроля уровня воды в бачке водяного затвора; 8 — вентиль на коллекторе пара; 9— коллектор пара; /О—маховик иглы; 11 — инжектор; 12 — крышка патрубка для присоединения воздуховода; 13 — сливной кран водяного затвора; 14 — сливной кран инжектора; 15— сливной кран генератора и камеры;

16— сливной коллектор; 17— инструкция; /8—часы; 19 — штепсельная розетка;

20 — выключатель- 21 — ртутный манометр; 22 — манометрический термометр; 23 — плафон- 24 — щит; 25 — выхлопной люк; 26 — трубки манометров; 27 — сигнал по­ворота; 28 — стоп-сигнал

Рис. 24. Воздухораспределитель:

/ — короб; 2 — заслонка; 3 — отвод для присоединения ма­лого воздуховода; 4 — фланец для большого воздуховода;

б — заглушка; 6 — термометр; 7 — присоединительный фла­нец; 8 — задвижка

Рис. 25. Палатка:

/ — дверь; 2 — окно для присоединения большого воздуховода;

3 — вешалка; 4 — стяжка; 5 — растяжка; 6 — штырь

Рис. 28. Вспомогательное оборудование:

/ — бак; 2 - мерник; 3 — совок; 4 - переносная фара; 5 - труба; 6 — переносная лестница; 7 - стремянка силовой машины; 5 - стремянка вспомогательной ма­шины; 9 — ключ торцовый для щтанг дверей

Рис. 29. Душевая палатка и бак:

7 — палатка; 2 — бак; 3 — решетка; 4 — патрубок для присоединения воздуховода; 5—стяжка; 6—дверь

1% Рис. 32. Схема размещения принадлежностей в кузове вспомогательной машины;

1— упаковка для транспортировки; 2—ящик для принадлежностей; 3 — крепление бака для воды; 4— бак для воды- 5— крепление «освлок; в—тележки; 7 — воздухораспределитель; в—насос ручной; 9— ящик правый; 10 — ящик левый- //—палатка душевая-11 палатка; 13 — крепление палаток; 14 — крепление баков для вещества; 15 — бак для вещества; 16 — бак душевой палатки

Направление Ветра

Рис. 34. Размещение машин и палаток на рабочей площадке:

/ — силовая машина; 1 — палатка; 3 — бак для воды; 4 — душевая палатка; 5 — дегазационные машины; 6 — ручной насос
