Варіанти виконання отг-35, тг-35:

Блок ОТГ-35	Дов-жина, нм	Потужність сигналу на виході, мінус дБм	Потужність сигналу на вході, мінус дБм	Тип кабеля	Кіль-кість потоків
ААБР.469436.002-02	1300	6±1	3-42	багатомод.	16
ААБР.469436.002-07	1300	6±1	3-42	одномод.	16
ААБР.469436.002-12	електричний стик				16

Рис. 3 - Обладнання третинного часового групоутворення ОТГ-35

Уніфіковане сервісне обладнання УСО-01

Комплект УСО-01 (блок УСО-01 і транспорант ТСР-01) призначений для облуговування кінцевого обладнання, обладнання лінійного тракту, для організації службового зв'язку й телеконтролю по двом напрямкам.

Комплект УСО-01 забеспечує відображення аварійної інформації, дозволяє організувати службовий зв’язок.

У комплекті УСО-01 передбачена можливість організації обслуговування за допомогою автоматизованої централізованої системи технічного обслуговування.

Обладнання світловодних переключень осп-05

Блок ОСП-05 ААБР.468355.002 призначений для забезпечення нероз'ємних і роз'ємних з'єднань лінійних оптичних кабелів зі станційними оптичними кабелями.

Блок забезпечує з'єднання як одномодових, так і багатомодових оптичних кабелів із загальним числом волокон до 16.

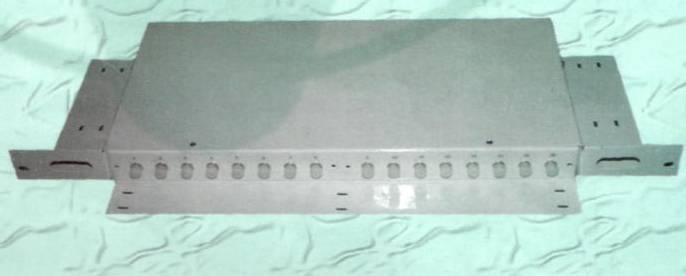

Рис. 4 - Обладнання світловодних переключень ОСП-05

2.2 Вибір типу волоконно-оптичного кабеля.

В теперішній час в Україні широко впроваджуються оптичні кабелі (ОК), що виготовляються на заводі ВАТ “Одесакабель”.Кабель типу ОКЛБг(оптичний кабель, лінійний броньований гофрованою стальною стрічкою) призначений для прокладки в кабельній каналізації, трубах, блоках, безпосередньо в ґрунтах всіх категорій, зокрема в районах з високою корозійною агресивністю і територіях, заражених гризунами, окрім тих, що схильних до мерзлотних і інших деформацій, а також через болота, озера, не сплавні і несудохідні річки глибиною до 15 метрів.

Основний елемент оптичного кабелю – оптичне волокно (ОВ), має тришарову конструкцію: серцевина – оболонка – покриття. Серцевина волокна складається з кварцового скла, а оболонка може бути кварцова або полімерна (перевага віддається кварцовій). Захисне покриття виготовляється двошаровим: спочатку епоксіакрилатний полімер, а потім – пластмасове або лакове покриття.

Оптичний кабель служить для передачі інформації на значні відстані, має мале загасання і велику інформаційну пропускну здатність.

Рис. 5. Загальна структура волоконно-оптичного кабеля

Кабель типу ОКЛБг - призначений для магістральних, зонових і міських мереж зв’язку.

Рис. 6. Типова конструкція волоконно-оптичного кабеля

1. Центральний силовий елемент (склопластиковий стержень)

2. Оптичні волокна, вільно укладені в трубках - оптичних модулях, заповнених тіксотропним гідрофобним гелем

3. Міжмодульний гідрофобний заповнювач

4. Кордель (за замовленням 2, 4, 8 мідних ізольованих жил дистан-ційного живлення)

5. Скріпляюча обмотка з ниток і стрічок (на вимогу - водоблокуюча стрічка) 6. Периферійний силовий елемент - арамідні нитки

7. Оболонка з поліетилену

8. Броня із сталевої гофрованої ламінуючої стрічки

9. Захисний шланг з поліетилену

10. Шнур ріжучий (на вимогу).

З номенклатури продукції заводу ВАТ “Одескабель” для проектованої мережі зв’язку доцільно використовувати кабель типу: ОКЛБг-3-ДА-4-2х4Е 0,40Ф3,5/0,30Н19-4/0.

ОК – оптичний кабель;

Л – лінійний (для магістральних, зонових, міських мереж зв’язку);

Бг – гофрирована сталева стрічка, накладена вздовж;

3 – номер розробки, згідно якої номінальний зовнішній діаметр оптичного модуля ОМ-2,5мм;

ДА – діелектричний (склопластиковий) стержень та високомодульні армідні нитки, збільшуючі стійкість кабеля до розтягуючих зусиль;

4 – тип і матеріал захисних покровів: поліетиленова оболонка. сталева броня і поліетиленовий шланг з пластмас, які не поширюють горіння;

2х4Е – структура побудови серцевини ОК: два оптичних модуля в ОК, по 4 оптичних волокна в оптичному модулі, Е – одномодове оптичне волокно (ООВ);

0,40Ф3,5 – максимальний індивідуальний коефіцієнт загасання (0,40 дБ/км), коефіцієнт хроматичної дисперсії не більш 3,5 пс/(нм·км) на опорній довжині хвилі 1,31 мкм ;

0,30Н19 - максимальний індивідуальний коефіцієнт загасання (0,30 дБ/км), коефіцієнт хроматичної дисперсії не більш 19 пс/(нм·км) на опорній довжині хвилі 1,55 мкм ;

4/0 – загальна кількість оптичних волокон у кабелі (4) / кількість жил дистанційного живлення у кабелі (0) .

Експлуатаційні характеристики кабеля наведені у таблиці 1.1

Таблиця 1.1-Експлуатаційні характеристики кабеля

Температурний режим	Експлуатація і збереження	– 40…+ 60̊ С
	Прокладки і монтаж	– 10…+ 50̊ С
Радіуси вигину	Разові при t = – 30…+ 60̊ С	≥ 150 мм
	При утворенні петлі	≥ 150 мм
	При монтажі та експлуатації	≥ 300 мм
Розтяжне зусилля		≥ 2,0 кН
Зусилля, що роздавлює		3000 Н/100 мм
Електричний опір ізоляції оболонки		≥ 2000МОм/км
Водопроникність		Не проникна
Характеристика волокна		Одномодове
	Коеф. загасання (λ=1310 нм)	≥ 0,40 дб/км
	Коеф. загасання (λ=1550 нм)	≥ 0,30 дб/км
	Хроматична дисперсія (λ=1310 нм)	≥ 3,5 пс/(нм×км)
	Хроматична дисперсія (λ=1310 нм)	≥ 19 пс/(нм×км)

Примітка: Будівельна довжина кабеля, 4 км; Максимальна довжина кабеля7 км; Постачання кабеля на барабанах 10 .... 20 км.
